7. PARTS SUPPLY / 部品供給 160 PTS-NXT-08JE
7.4.TRAY UNIT-M 1/9
7.4.トレイユニット-M 1/9
UT00220
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
75 K5175M 4 SCREW, C/R PA
N
小ネジ 十穴鍋 M02X004(0ﾊ
ﾞ
ﾝ 1ｼｭ)ｽﾃﾝﾚ
ｽ
FE
7. PARTS SUPPLY / 部品供給 159 PTS-NXT-08JE
7. PARTS SUPPLY / 部品供給 160 PTS-NXT-08JE

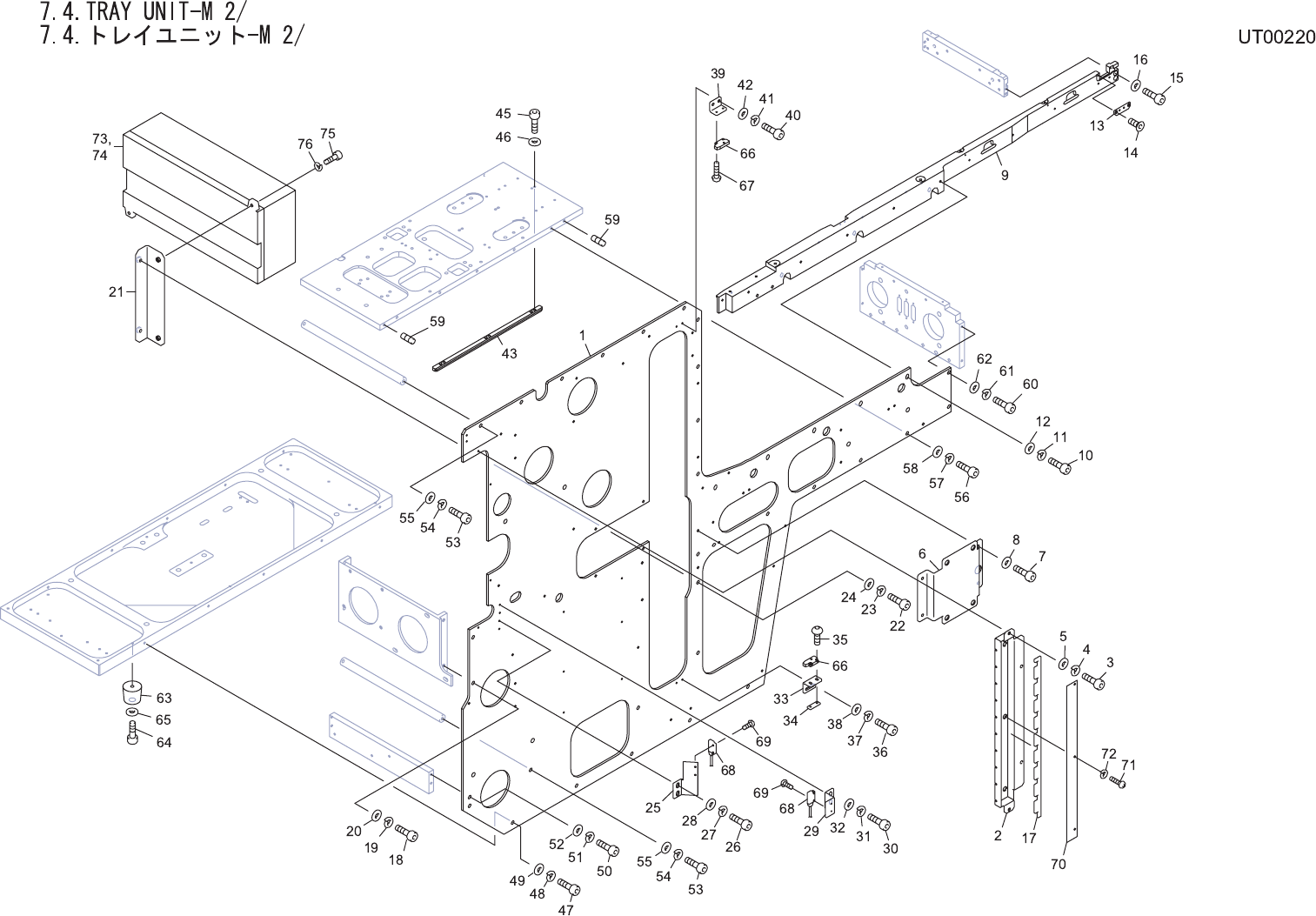

7.4.TRAY UNIT-M 2/
7.4.トレイユニット-M 2/
UT00220
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM91473 1 PLATE, SIDE プレート サイド AL
2 PB31253 1 BKT ＢＫＴ AL
3 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
4 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
5 W1040A 4 WASHER, FLAT ワッシャ 平 3M/MX0.5X7 FE
6 PB58690 1 BRIDGE ブリッジ FE
7 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
8 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
9 PM91433 1 RAIL レール AL
10 H5289A 5 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
11 W1022A 5 WASHER, LOCK ワッシャ スプリング 4M/M FE
12 W1043A 5 WASHER, FLAT ワッシャ 平 4W- 4 FE
13 PB52680 1 PLATE, SENSOR プレート センサ FE
14 K5169M 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
15 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
16 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
17 PS01010 1 SHEET シート OT
18 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
19 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
20 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
21 PB52600 1 BKT ＢＫＴ FE
22 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
23 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
24 W1041A 2 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4) FE
25 PB52571 1 BKT, SENSOR ＢＫＴ センサ AL
26 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
27 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
28 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
29 PB52592 1 BKT, SENSOR ＢＫＴ センサ AL
30 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
31 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
32 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
33 PB42170 1 BKT, SENSOR ＢＫＴ センサ AL
34 PB16501 1 NUT ナット FE
35 K51726 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X006(0ﾊﾞﾝ1ｼｭ)ｽﾃﾝﾚｽ FE
36 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
37 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
38 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
7. PARTS SUPPLY / 部品供給 161 PTS-NXT-08JE
