1. PARTS PLACING / 部品装着 96 PTS-NXT-08JE
1.5.5. H04 HEAD 4/
1.5.5. H04 ヘッド 4/
UH00820
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H1124S 2 VALVE, SOL バルブ ＳＯＬ VQZ115R-5G-CP-X44 OT
2 XB00762 1 VALVE, PRESSURE REDUCING バルブ 減圧 OT
3 XS01181 8 SPOOL スプール OT
5 S1058B 1 SILENCER サイレンサ AN120-M3 OT
6 H3176D 1 PLATE プレート SYJ3000-21-2A OT
7 XS00841 1 SENSOR, PRESSURE センサ 圧力 OT
8 PJ06031 1 PLATE, ACRYLIC プレート アクリル FE
9 H1122D 1 VALVE, SOL バルブ ＳＯＬ SYJ3140-5M0U FE
10 XS01841 1 CYLINDE
R
シリン
ダ
FE
1. PARTS PLACING / 部品装着 95 PTS-NXT-08JE
1. PARTS PLACING / 部品装着 96 PTS-NXT-08JE

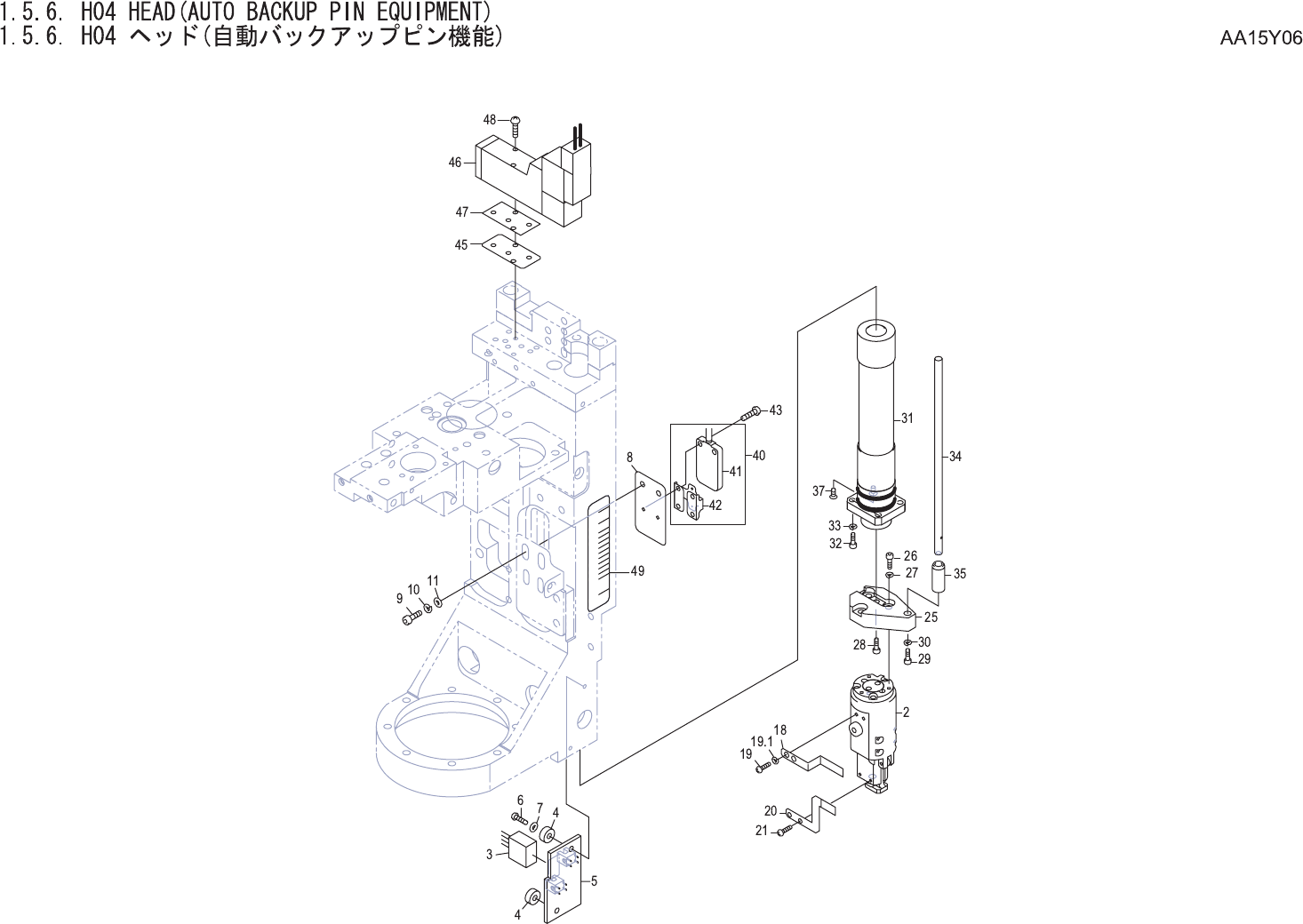

1.5.6. H04 HEAD(AUTO BACKUP PIN EQUIPMENT)
1.5.6. H04 ヘッド(自動バックアップピン機能)
AA15Y06
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
2 AA17R06 1 CHUCK チャック OT
3 RH15563 1 HARNESS ハーネス OT
4 S3227R 2 SPACER スペーサ C-2002.5 OT
5 XK02640 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
6 K5175X 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X008 ｽﾃﾝﾚｽ SUS FE
7 W1039A 2 WASHER, FLAT ワッシャ 平 2M/M FE
8 PB79390 1 BKT, SENSOR ＢＫＴ センサ FE
9 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
10 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
11 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
18 PB30961 1 DOG, SW ドッグ ＳＷ FE
19 K5173X 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004(0ﾊﾞﾝ3ｼｭ)ｺｸｼｮｸｸﾛﾒｰﾄ FE
19.1 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
20 PB30972 1 DOG, SW ドッグ ＳＷ FE
21 K51747 2 SCREW, C/R PAN 小ネジ 十穴鍋 M01.7X003(0ﾊﾞﾝ3ｼｭ)ｺｸｼｮｸｸﾛﾒｰﾄ FE
25 PM84300 1 FLANGE フランジ AL
26 H5265A 3 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
27 W1020A 3 WASHER, LOCK ワッシャ スプリング 2M/M FE
28 H5265A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
29 H5266A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X006 FE
30 W1020A 1 WASHER, LOCK ワッシャ スプリング 2M/M FE
31 XS01841 1 CYLINDER シリンダ OT
32 H5267A 3 BOLT, HEX SOCKET ボルト 六角穴 M02X008 FE
33 W1020A 3 WASHER, LOCK ワッシャ スプリング 2M/M FE
34 PM55702 1 SHAFT シャフト FE
35 PM55001 1 BUSHING, GUIDE ブシュ ガイド OT
37 K5169W 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X006(ﾕﾆｸﾛ.ｸﾛ) FE
40 AA53A00 1 SENSOR センサ OT
41 S40580 1 SENSOR センサ E3T-FD14 OT
42 XS02680 1 SLIT スリット OT
43 K5175M 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004(0ﾊﾞﾝ 1ｼｭ)ｽﾃﾝﾚｽ FE
45 PJ06031 1 PLATE, ACRYLIC プレート アクリル OT
46 H1122D 1 VALVE, SOL バルブ ＳＯＬ SYJ3140-5M0U OT
47 . 1 GASKET ガスケット SYJ3000-14-2 OT 46-ACC
48 . 2 SCREW 小ネジ SY100-33-3 OT 46-ACC
49 PX0334
0
1 SEAL, BAR COD
E
シール バーコード OT
