1. PARTS PLACING / 部品装着 84 PTS-NXT-08JE
1.5.4. H08 HEAD(AUTO BACKUP PIN EQUIPMENT)
1.5.4. H08 ヘッド(自動バックアップピン機能)
AA15W06
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA17R06 1 CHUCK チャック OT
3 RH15563 1 HARNESS ハーネス OT
5 XK02640 1 BOARD, PRINTED CIRCUIT 基板 プリント OT
6 K5175W 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X006 ｽﾃﾝﾚｽ FE
7 W1039A 2 WASHER, FLAT ワッシャ 平 2M/M FE
8 PB11253 1 BKT, SENSOR ＢＫＴ センサ FE
9 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
10 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
11 W1042A 2 WASHER, FLAT ワッシャ 平 4W- 3 FE
18 PB39800 1 DOG, SW ドッグ ＳＷ FE
19 K5173X 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X004(0ﾊﾞﾝ3ｼｭ)ｺｸｼｮｸｸﾛﾒｰﾄ FE
19.1 W1020A 2 WASHER, LOCK ワッシャ スプリング 2M/M FE
20 PB39810 1 DOG, SW ドッグ ＳＷ FE
21 K51747 2 SCREW, C/R PAN 小ネジ 十穴鍋 M01.7X003(0ﾊﾞﾝ3ｼｭ)ｺｸｼｮｸｸﾛﾒｰﾄ FE
22 PB30982 1 BKT, SENSOR ＢＫＴ センサ FE
23 K5256A 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X008 FE
24 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
25 PM84300 1 FLANGE フランジ AL
26 H5265A 3 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
27 W1020A 3 WASHER, LOCK ワッシャ スプリング 2M/M FE
28 H5265A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
29 H5266A 1 BOLT, HEX SOCKET ボルト 六角穴 M02X006 FE
30 W1020A 1 WASHER, LOCK ワッシャ スプリング 2M/M FE
31 XS01841 1 CYLINDER シリンダ OT
32 H5267A 3 BOLT, HEX SOCKET ボルト 六角穴 M02X008 FE
33 W1020A 3 WASHER, LOCK ワッシャ スプリング 2M/M FE
34 PM55702 1 SHAFT シャフト FE
35 PM55001 1 BUSHING, GUIDE ブシュ ガイド OT
37 K5169W 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X006(ﾕﾆｸﾛ.ｸﾛ) FE
40 AA53A00 1 SENSOR センサ OT
41 S40580 1 SENSOR センサ E3T-FD14 OT
42 XS02680 1 SLIT スリット OT
43 K5175W 2 SCREW, C/R PAN 小ネジ 十穴鍋 M02X006 ｽﾃﾝﾚｽ FE
45 PJ06031 1 PLATE, ACRYLIC プレート アクリル OT
46 H1122D 1 VALVE, SOL バルブ ＳＯＬ SYJ3140-5M0U OT
47 . 1 GASKET ガスケット SYJ3000-14-2 OT 46-ACC
48 . 2 SCREW 小ネジ SY100-33-3 OT 46-ACC
49 PX0229
0
1 SEAL, BAR COD
E
シール バーコード OT
1. PARTS PLACING / 部品装着 83 PTS-NXT-08JE
1. PARTS PLACING / 部品装着 84 PTS-NXT-08JE

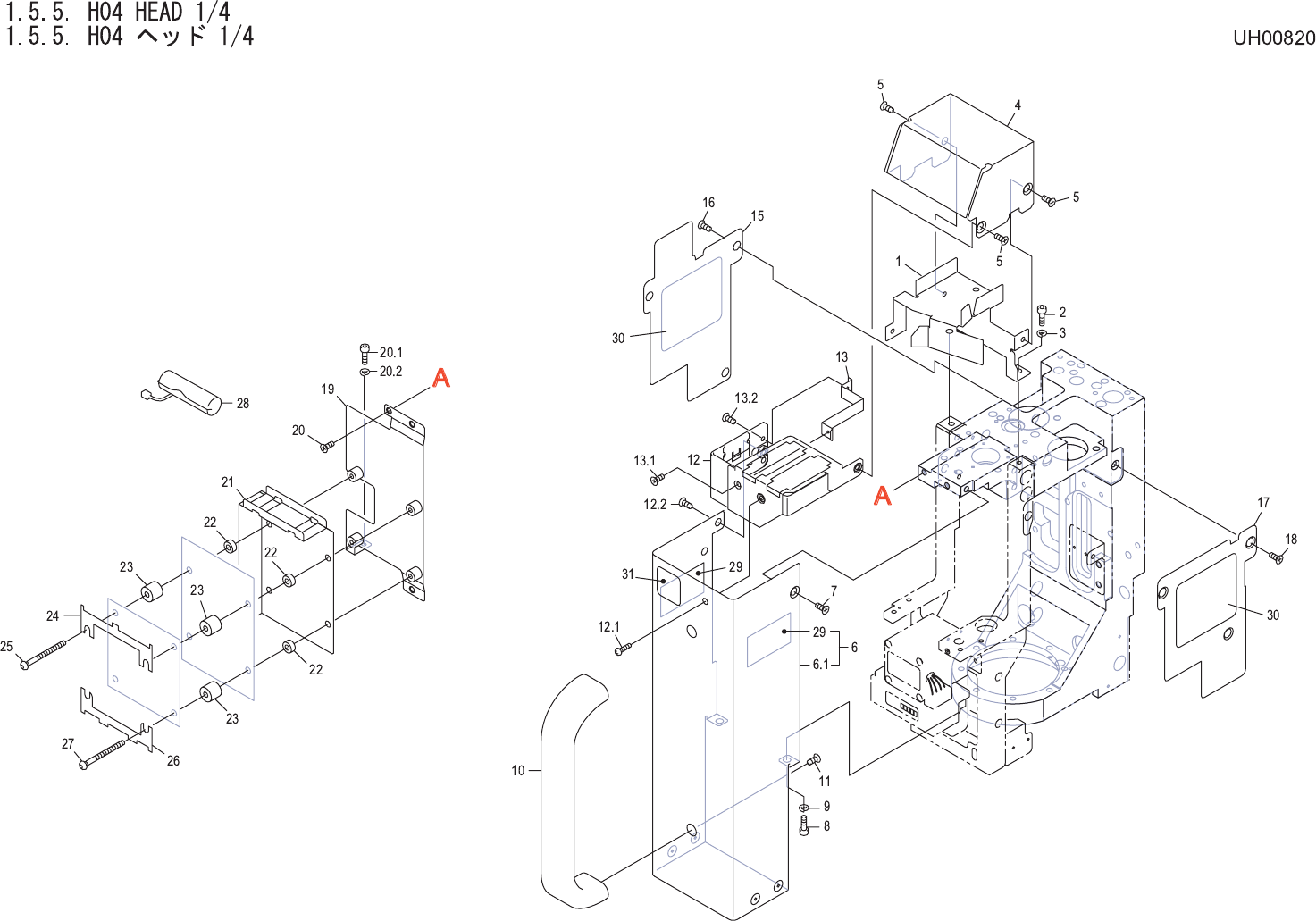

1.5.5. H04 HEAD 1/4
1.5.5. H04 ヘッド 1/4
UH00820
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB25001 1 BKT, COVER ＢＫＴ カバー FE
2 H5273T 2 BOLT, HEX SOCKET ボルト 六角穴 M03X004 FE
3 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
4 PB25024 1 COVER, UPPER カバー 上 AL
5 K5186N 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
6 AA54E01 1 COVER カバー OT
6.1 PB25015 1 COVER, FRONT カバー フロント AL
7 K5186N 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
8 H5273A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
9 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
10 PJ02873 1 HANDLE ハンドル PL
11 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
12 PB30172 1 BKT, WIRING ＢＫＴ 配線 AL
12.1 K5178L 1 SCREW, C/R PAN 小ネジ 十穴鍋 M03X005 ﾆｯｹﾙﾒｯｷ FE
12.2 K5186N 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
13 PB09783 1 BKT ＢＫＴ FE
13.1 K5169M 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
13.2 K5169H 1 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
15 PB23284 1 COVER, SIDE カバー サイド AL
16 K5186N 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
17 PB23276 1 COVER, SIDE カバー サイド AL
18 K5186N 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 ﾆｯｹﾙﾒｯｷ FE
19 PB24984 1 BKT ＢＫＴ FE
20 K5169H 3 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X004(ｽﾃﾝﾚｽ) FE
20.1 H5264T 1 BOLT, HEX SOCKET ボルト 六角穴 M02X004 FE
20.2 W1020A 1 WASHER, LOCK ワッシャ スプリング 2M/M FE
21 PB24972 1 BKT ＢＫＴ FE
22 S32271 4 SPACER スペーサ CB-303 OT
23 S32272 4 SPACER スペーサ CB-307 OT
24 PB27441 1 RETAINER, WIRING 押え 配線 FE
25 K5598H 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み B-0320-S1 FE
26 PB27451 1 RETAINER, WIRING 押え 配線 FE
27 K5598H 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み B-0320-S1 FE
28 H1021H 1 BATTERY バッテリ ER6VLY OT
29 PS00830 2 SHEET シート PL
30 PX05130 2 NAMEPLATE, CAUTION 銘板 注意 PL
31 PX0330
0
1 NAMEPLATE, CAUTIO
N
銘板 注意 PL
1. PARTS PLACING / 部品装着 85 PTS-NXT-08JE
