This page intentionally blank. 1. PARTS PLACING / 部品装着 37 PTS-NXT-08JE
1.3. NOZZLE CHANGER 1/2
UL03317(NXT-M3S)
1.3. ノズルチェンジャ 1/2
UL03417(NXT-M6S,AIM)
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
119 W1010A 2 WASHER, CONICAL ワッシャ 皿 M-3-L FE
120 AA5SB01 1 CYLINDER, AIR シリンダ エアー OT
121 XS01262 1 CYLINDER, AIR シリンダ エアー OT
122 PM04DH1 1 ARM アーム FE
123 PH01390 1 STOPPER ストッパ OT
124 N4018T 2 SCREW, HEX SOCKET SET ネジ 六角穴止め M03X003 ﾋﾗｻｷ FE
125 PM03YF1 1 COLLAR カラー FE
126 H5275A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
127 W1010
A
1 WASHER, CONICA
L
ワッシャ 皿 M-3-L FE
1. PARTS PLACING / 部品装着 36 PTS-NXT-08JE
This page intentionally blank.

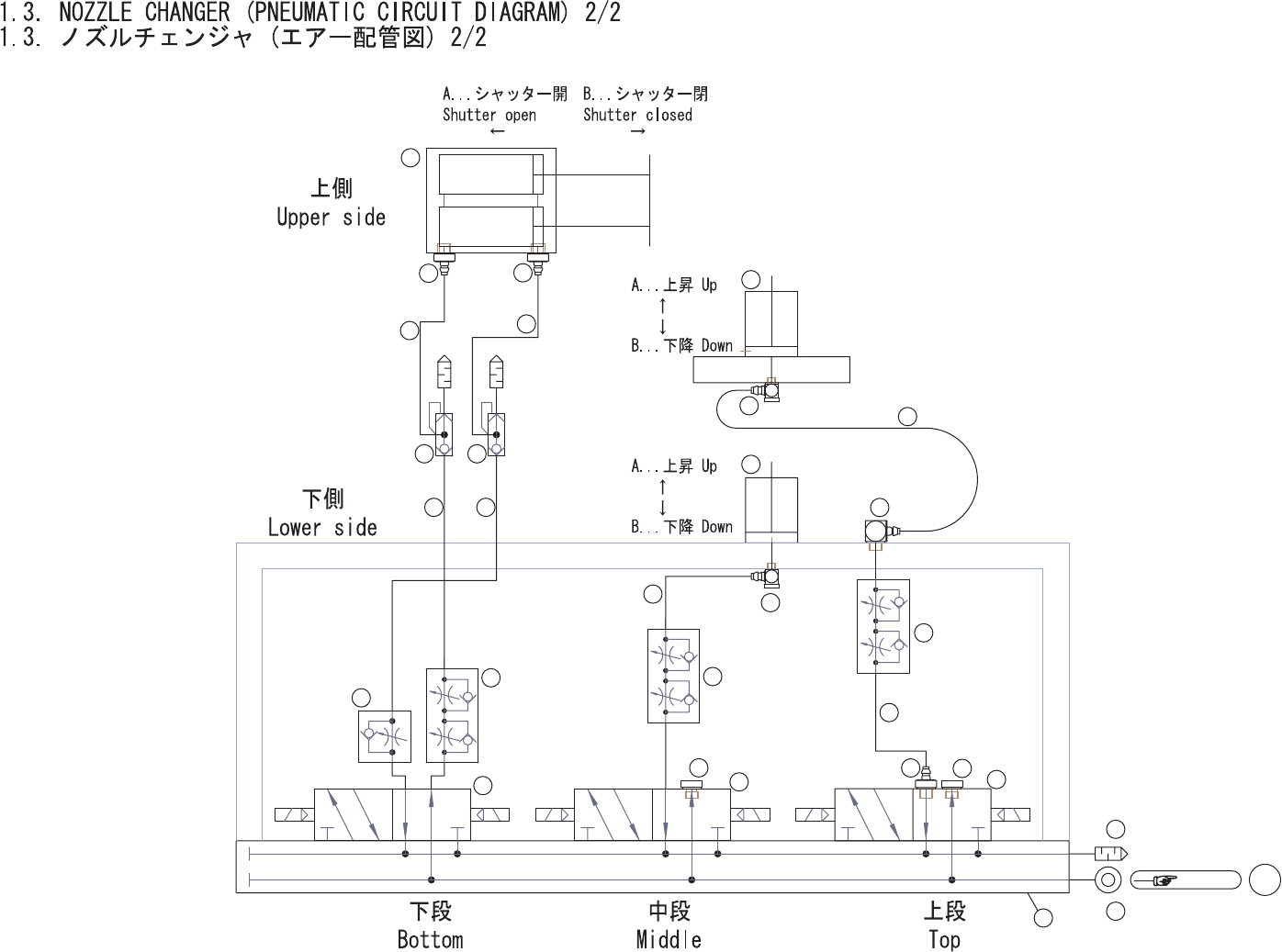

1. PARTS PLACING / 部品装着 37 PTS-NXT-08JE
A
Ref.BED
dd
1
2
1
2
3
4
5
6
5
5
7
8
8
9
9
9
10
11
12
13
14
15
16
16
17
18
1919
20 21
UL03317(NXT-M3S)
UL03417(NXT-M6S,AIM)
