7. PARTS SUPPLY / 部品供給 146 PTS-NXT-08JE
7.3.3. M6S-WASTE TAPE PROCESSING UNIT
7.3.3. M6S-残テープ処理ユニット
UC00333
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
70 W1010A 8 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
71 XG01021 2 GUIDE, RAIL ガイド レール OT
72 H5277A 8 BOLT, HEX SOCKET ボルト 六角穴 M03X012 FE
73 W1010A 8 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
74 PM02RX0 5 CUTTER, MOVABLE カッタ 可動 FE
75 H5299A 10 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
76 W1012A 10 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
77 PM23112 2 BLOCK, STOPPER ブロック ストッパ FE
78 H5300A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
79 W1012A 4 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
80 PB02022 1 DOG ドッグ FE
81 K5174D 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X008P=4 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞｽ FE
82 PM001R1 1 BAR, GUIDE バー ガイド FE
83 H5298A 5 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
84 W1012A 5 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
85 PJ11680 1 SCRAPER スクレーパ FE
86 K5256G 7 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X012 FE
87 W1010A 7 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
88 PM03508 1 CUTTER, STATIONARY カッタ 固定 FE
89 H5322A 5 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
90 W1013A 5 WASHER, CONICAL ワッシャ 皿 M- 6-H FE
91 PM93690 1 BLOCK ブロック FE
92 PB77381 1 COVER, SLIDE カバー スライド FE
93 H5300A 6 BOLT, HEX SOCKET ボルト 六角穴 M05X015 FE
94 W1012A 6 WASHER, CONICAL ワッシャ 皿 M- 5-L FE
95 PM91321 5 RETAINER 押え FE
96 H5290A 10 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
97 W1022A 10 WASHER, LOCK ワッシャ スプリング 4M/M FE
98 W1043A 10 WASHER, FLAT ワッシャ 平 4W- 4 FE
99 PS02700 1 SHEET シート OT
100 H5287A 5 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
101 W1022A 5 WASHER, LOCK ワッシャ スプリング 4M/M FE
102 W1043A 5 WASHER, FLAT ワッシャ 平 4W- 4 FE
103 H2066L 2 PIN, SPRIN
G
ピ
ン ス
プ
リン
グ
ﾟ6X12 OT
7. PARTS SUPPLY / 部品供給 145 PTS-NXT-08JE
7. PARTS SUPPLY / 部品供給 146 PTS-NXT-08JE

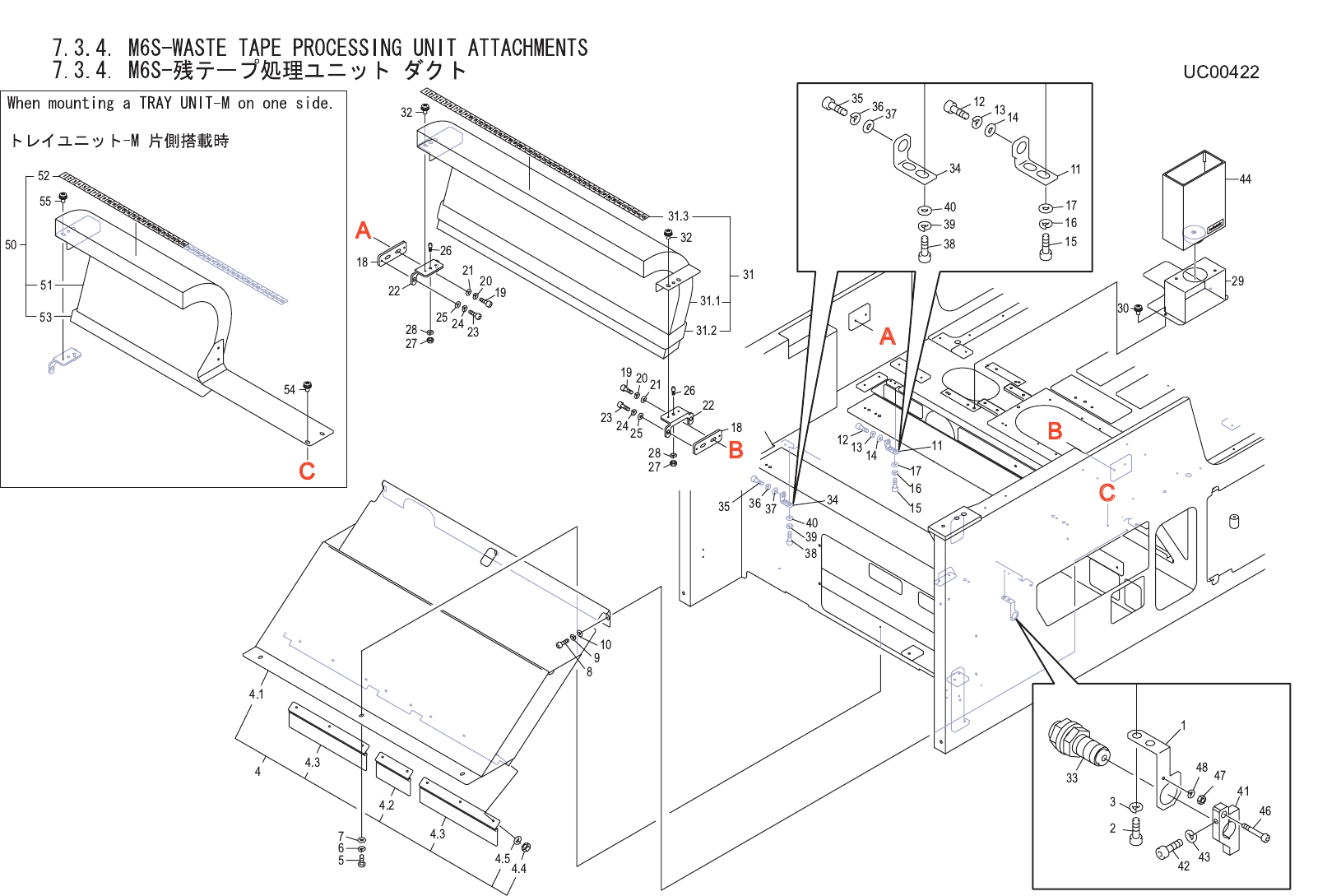

7.3.4. M6S-WASTE TAPE PROCESSING UNIT ATTACHMENTS
7.3.4. M6S-残テープ処理ユニット ダクト
UC00422
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PB29641 1 BKT ＢＫＴ FE
2 H5287A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X008 FE
3 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
4 AA3ZG00 1 DUCT ダクト OT
4.1 PB57630 1 DUCT ダクト FE
4.2 PZ22444 1 BRUSH ブラシ OT
4.3 PZ22454 2 BRUSH ブラシ OT
4.4 N1076A 8 NUT, HEX ナット 六角 M 3 P=0.5 FE
4.5 W1021A 8 WASHER, LOCK ワッシャ スプリング 3M/M FE
5 K5257D 3 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M4X10 FE
6 W1022A 3 WASHER, LOCK ワッシャ スプリング 4M/M FE
7 W1043A 3 WASHER, FLAT ワッシャ 平 4W- 4 FE
8 H5322A 3 BOLT, HEX SOCKET ボルト 六角穴 M06X015 FE
9 W1024A 3 WASHER, LOCK ワッシャ スプリング 6M/M FE
10 W1045A 3 WASHER, FLAT ワッシャ 平 4W- 6 FE
11 PB68132 1 ADJUSTER アジャスタ FE
12 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
13 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
14 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
15 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
16 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
17 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
18 PB08082 2 PLATE プレート FE
19 H5289A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
20 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
21 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
22 PB03386 2 BKT, DUCT ＢＫＴ ダクト FE
23 H5288A 4 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
24 W1022A 4 WASHER, LOCK ワッシャ スプリング 4M/M FE
25 W1043A 4 WASHER, FLAT ワッシャ 平 4W- 4 FE
26 PM07082 2 PIN, ROUND ピン 丸 FE
27 N1080A 2 NUT, HEX ナット 六角 M 4 P=0.7 FE
28 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
29 PB29532 1 BKT, BOX ＢＫＴ ＢＯＸ FE
30 K5174F 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X008 P=3 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞ FE
31 AA85707 1 DUCT ダクト OT
31.1 PB32213 1 DUCT ダクト FE
31.2 PS03060 1 SHEET シート OT
