A K K I I J J H H H H I I F F G G 14 15 15 18 19 19 27 20 21 16 17 27 22 28 29 29 25 26 26 25 28 29 29 24 23 24 32 38.1 38.2 38.3 38.1 38.2 38.3 34 39 41 39 35 38 40 37 34 38 40 36 36 34 34 34 33 33 37 37 37 37 2 1 10 30…
7.1.2. M3S-DEVICE PALLET 2/2
7.1.2. M3S-デバイスパレット 2/2
UD01621
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
82 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
83 PM35452 1 PIN, DIAMOND-SHAPED ピン ダイヤ FE
84 H5288A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
85 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
86 W1043A 1 WASHER, FLAT ワッシャ 平 4W- 4 FE
87 PM02613 1 PLATE プレート FE
88 PJ02940 2 HOLDER, CONNECTOR ホルダ コネクタ OT
89 K5256M 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X020 FE
90 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
91 PB01574 1 PLATE, WELDED プレート 熔接 FE
92 H5275A 3 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
93 W1021A 3 WASHER, LOCK ワッシャ スプリング 3M/M FE
94 PB01567 1 BKT ＢＫＴ FE
95 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
96 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
97 PB01555 1 SHEET シート PL
98 K5174D 1 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X008P=4 ｸﾛﾒｰﾄ ﾅﾍﾞｾﾑｽﾋﾞｽ FE
99 PM02543 4 SPACER スペーサ FE
101 PB14501 1 COVER カバー FE
102 H5274A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
103 W1010A 4 WASHER, CONICAL ワッシャ 皿 M-3-L FE
104 XK0354
0
1 BOARD, PRINTED CIRCUI
T
基板
プ
リント OT
7. PARTS SUPPLY / 部品供給 27 PTS-NXT-08JE
A
KK
II
JJ
HH
HH
II
FF
GG
14
15
15
18
19
19
27
20
21
16
17
27
22
28
29
29
25
26
26
25
28
29
29
24
23
24
32
38.1
38.2
38.3
38.1
38.2
38.3
34
39
41
39
35
38
40
37
34
38
40
36
36
34
34
34
33
33
37
37
37
37
2
1
10
30
11
12
13
31
UD01329
7. PARTS SUPPLY / 部品供給 28 PTS-NXT-08JE

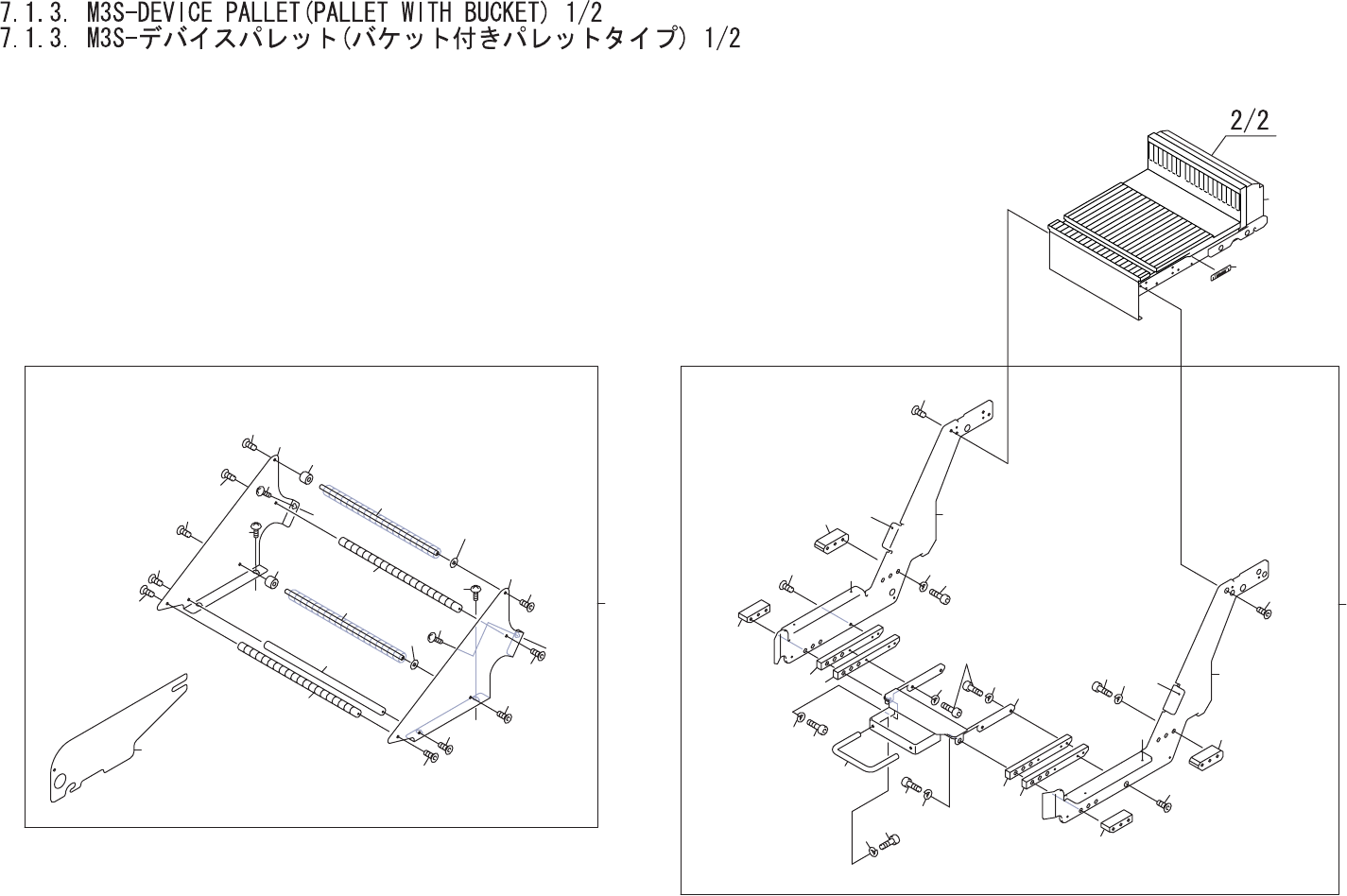

7.1.3. M3S-DEVICE PALLET(PALLET WITH BUCKET) 1/2
7.1.3. M3S-デバイスパレット(バケット付きパレットタイプ) 1/2
UD01329
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA1XN19 1 PALLET パレット OT
2 PX04240 1 SEAL, BAR CODE シール バーコード OT
10 AA40X01 1 ARM, CLAMP アーム クランプ OT
11 PB52810 1 HANDLE ハンドル FE
12 H5298A 2 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
13 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
14 PB59502 1 BKT ＢＫＴ FE
15 K5361T 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
16 H5341A 3 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
17 W1025A 3 WASHER, LOCK ワッシャ スプリング 8M/M FE
18 PB59513 1 BKT ＢＫＴ FE
19 K5361T 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X012 FE
20 H5341A 3 BOLT, HEX SOCKET ボルト 六角穴 M08X020 FE
21 W1025A 3 WASHER, LOCK ワッシャ スプリング 8M/M FE
22 PB63265 1 BKT, CONNECTING ＢＫＴ ツナギ FE
23 H5298A 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
24 W1023A 4 WASHER, LOCK ワッシャ スプリング 5M/M FE
25 H5346A 6 BOLT, HEX SOCKET ボルト 六角穴 M08X045 FE
26 W1025A 6 WASHER, LOCK ワッシャ スプリング 8M/M FE
27 PM53732 2 BLOCK ブロック FE
28 PM91651 2 BLOCK ブロック FE
29 PM91661 4 BLOCK ブロック FE
30 AA40S04 1 HOLDER, REEL ホルダ リール OT
31 PB48703 10 PLATE, PARTITION プレート 仕切り FE
32 PB57241 1 COVER, SIDE カバー サイド AL
33 K5208A 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
34 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
35 PB57251 1 COVER, SIDE カバー サイド AL
36 K5208A 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006 ﾕﾆｸﾛﾒｯｷ FE
37 K5359E 5 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M04X008 FE
38 PH01150 40 ROLLER ローラ OT
38.1 PB71680 2 SPACER スペーサ FE t=0.5, INT
38.2 PB71690 2 SPACER スペーサ FE t=1.0, INT
38.3 PB71700 2 SPACER スペーサ FE t=2.0, INT
39 PM44623 2 SHAFT シャフト AL
40 PM44642 2 SHAFT シャフト FE
41 PM53081 1 BAR バー FE
7. PARTS SUPPLY / 部品供給 29 PTS-NXT-08JE
