1.4.1. H08/H12-ND32C-NOZZLE STATION 1.4.1. H08/H12-ND32C-ノズルステーション UL02608 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 PP00874 1 SHUTTER シャッタ FE 2 PX04210 1 SEA…
1. PARTS PLACING / 部品装着 40 PTS-NXT-08JE

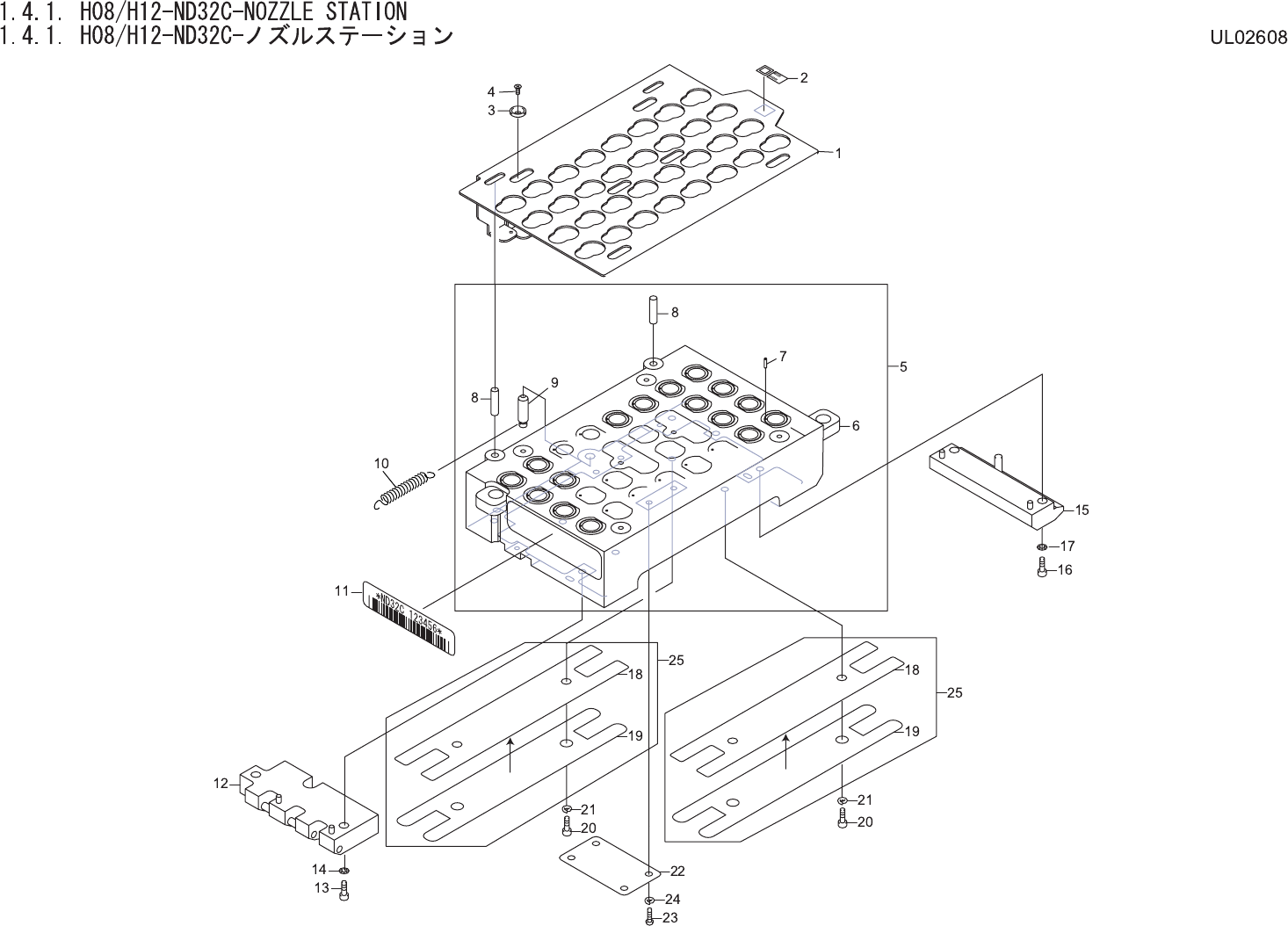

1.4.1. H08/H12-ND32C-NOZZLE STATION
1.4.1. H08/H12-ND32C-ノズルステーション
UL02608
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PP00874 1 SHUTTER シャッタ FE
2 PX04210 1 SEAL, BAR CODE シール バーコード PL
3 PM85633 6 PIN ピン FE
4 PZ29950 6 BOLT ボルト OT
5 AA3AY03 1 HOLDER ホルダ OT
6 PT01382 1 HOLDER ホルダ AL
7 PZ10120 32 PIN ピン FE
8 R5012C 2 ROLLER, NEEDLE ローラ ニードル ﾟ3X11.8 OT
9 PM04922 1 PIN ピン FE
10 PZ05021 1 SPRING, TENSION スプリング 引張 FE
11 PX04200 1 SEAL, BAR CODE シール バーコード OT
12 AA37X02 1 BLOCK ブロック OT
13 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
14 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
15 AA37W01 1 BLOCK ブロック OT
16 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
17 W1010A 2 WASHER, CONICAL ワッシャ 皿 M- 3-L FE
18 PP00881 2 PLATE, BACK プレート 裏 FE
19 PS00551 2 SHEET シート PL
20 H5273A 4 BOLT, HEX SOCKET ボルト 六角穴 M03X005 FE
21 W1021A 4 WASHER, LOCK ワッシャ スプリング 3M/M FE
22 PB67410 1 DOG, SW ドッグ ＳＷ FE
23 K51756 4 SCREW, C/R PAN 小ネジ 十穴鍋 M02.5X005 ｽﾃﾝﾚｽ FE
24 W1020H 4 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
25 AA3FS01 2 PLATE
プ
レート FE
