5. XY-ROBOT / XYロボット 316 PTS-NXT-08JE
5.1.2. M6S-X SLIDE 1/2
5.1.2. M6S-Xスライド 1/2
US00170
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
69 H5289A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
70 W1011A 1 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
71 K5169A 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02.5X004(ｽﾃﾝﾚｽ) FE
73 H5268T 1 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
74 W1020H 1 WASHER, LOCK ワッシャ スプリング 2.5M/M FE
75 PB16731 1 BKT, WIRING ＢＫＴ 配線 FE
76 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
77 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
78 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
79 PB16721 1 RETAINER, WIRING 押え 配線 FE
80 H5286A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006 FE
81 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
84 H5288A 7 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
85 W1011A 7 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
86 H5263B 1 BOLT, HEX SOCKET ボルト 六角穴 M04X016 FE
87 W1011A 1 WASHER, CONICAL ワッシャ 皿 M- 4-L FE
88 PB09970 1 BKT, WIRING ＢＫＴ 配線 FE
89 K5186N 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M03X005 FE
90 PB71262 1 BKT, WIRING ＢＫＴ 配線 FE
91 K5169B 2 SCREW, C/R COUNTERSUN
K
小ネジ 十穴皿 M02.5X004 ﾕﾆｸﾛﾒｯ
ｷ
FE
5. XY-ROBOT / XYロボット 315 PTS-NXT-08JE
5. XY-ROBOT / XYロボット 316 PTS-NXT-08JE

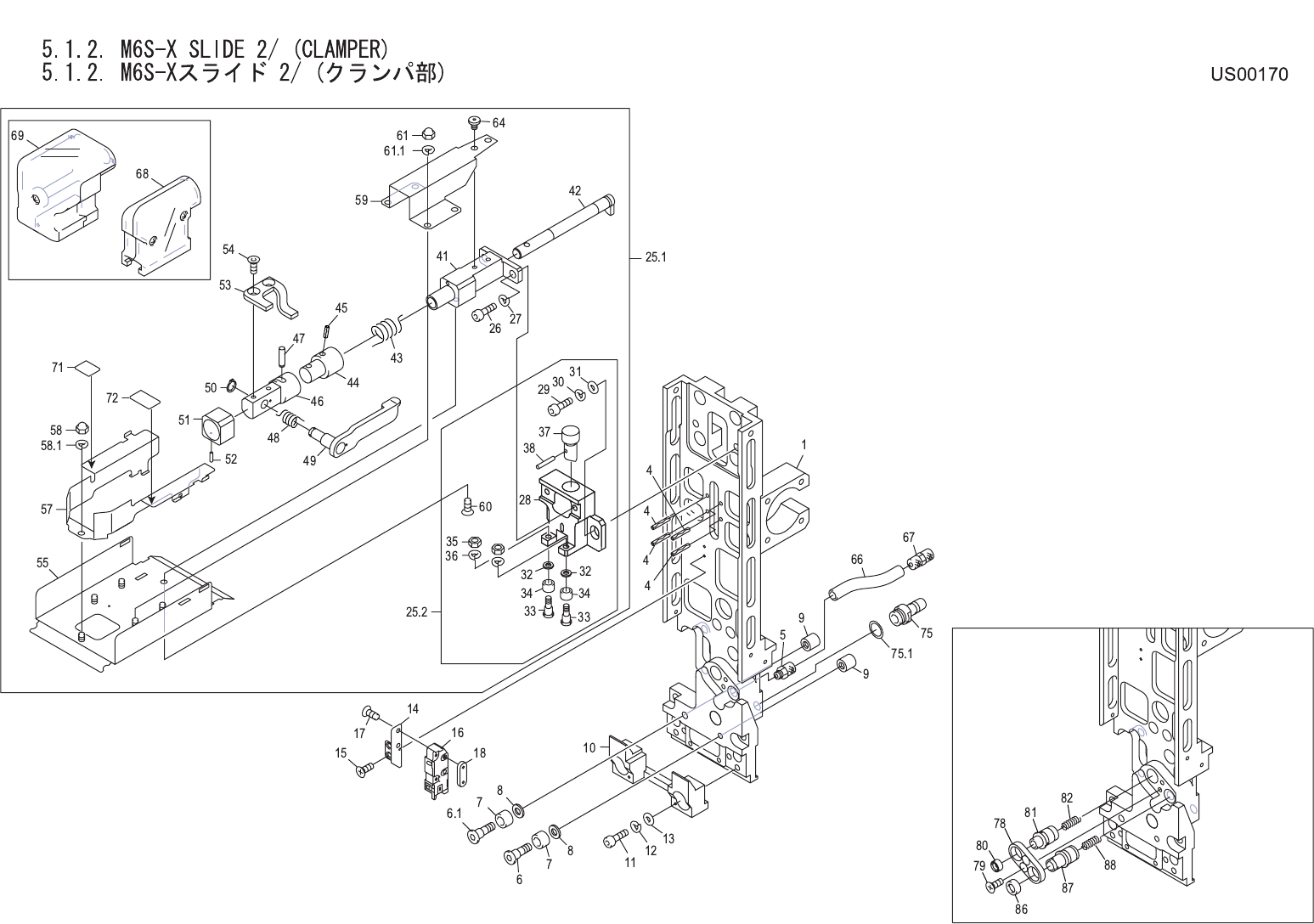

5.1.2. M6S-X SLIDE 2/ (CLAMPER)
5.1.2. M6S-Xスライド 2/ (クランパ部)
US00170
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 PM78784 1 SLIDE, X-AXIS スライド Ｘ軸 FE
4 H2043A 4 PIN, SPRING ピン スプリング 2ﾟX12 OT
5 N2031A 1 NIPPLE ニップル M-5H-6 OT
6 PM05833 1 PIN, ROLLER ピン ローラ FE
6.1 PM29353 1 PIN, ROLLER ピン ローラ FE
7 PM05814 2 ROLLER ローラ FE
8 PM05820 2 COLLAR カラー FE
9 PM05771 2 NUT ナット FE
10 PM19775 1 CLAMPER クランパ FE
11 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
12 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
13 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
14 PP00631 1 BKT, SW ＢＫＴ ＳＷ FE
15 K5169M 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M02X005(ｽﾃﾝﾚｽ) FE
16 S5161A 1 SW, MICRO ＳＷ マイクロ AV630564 OT
17 K5169Y 2 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M2X10(ｽﾃﾝﾚｽ) FE
18 PP00610 1 NUT ナット FE
25.1 AA554** 1 CLAMPER クランパ OT
25.2 AA594** 1 BLOCK ブロック OT
26 H5289A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X012 FE
27 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
28 PM07515 1 BLOCK ブロック AL
29 K5261H 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M05X012 FE
30 W1023A 2 WASHER, LOCK ワッシャ スプリング 5M/M FE
31 W1044A 2 WASHER, FLAT ワッシャ 平 4W- 5 FE
32 PM05800 2 COLLAR カラー FE
33 PM05793 2 PIN, ROLLER ピン ローラ FE
34 PM05784 2 ROLLER ローラ FE
35 N1077H 2 NUT, HEX ナット 六角 M 3 P=0.5 3ｼｭ FE
36 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
37 PM07535 1 PUSHER プッシャ FE
38 R5007A 1 ROLLER, NEEDLE ローラ ニードル ﾟ2.0X11.8 OT
41 PM07526 1 HOLDER ホルダ AL
42 PM29202 1 SHAFT シャフト FE
43 PZ05130 1 SPRING, TORSION スプリング ネジリ FE
44 PM23282 1 HOLDER ホルダ FE
45 H2049A 1 PIN, SPRING ピン スプリング 3ﾟX12 OT
46 PM23293 1 HOLDER ホルダ FE
