1.5.3. H08 HEAD 2/ 1.5.3. H08 ヘッド 2/ UH00470 No. Drg.No. & Code No. QTY Description Rating Materials Remarks 番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考 1 H45713 1 BELT, TIMING ベルト タイミング 110-2GT-12 OT 2 XP00521 1 PULLEY プーリ OT…

100%1 / 877
1. PARTS PLACING / 部品装着 70 PTS-NXT-08JE

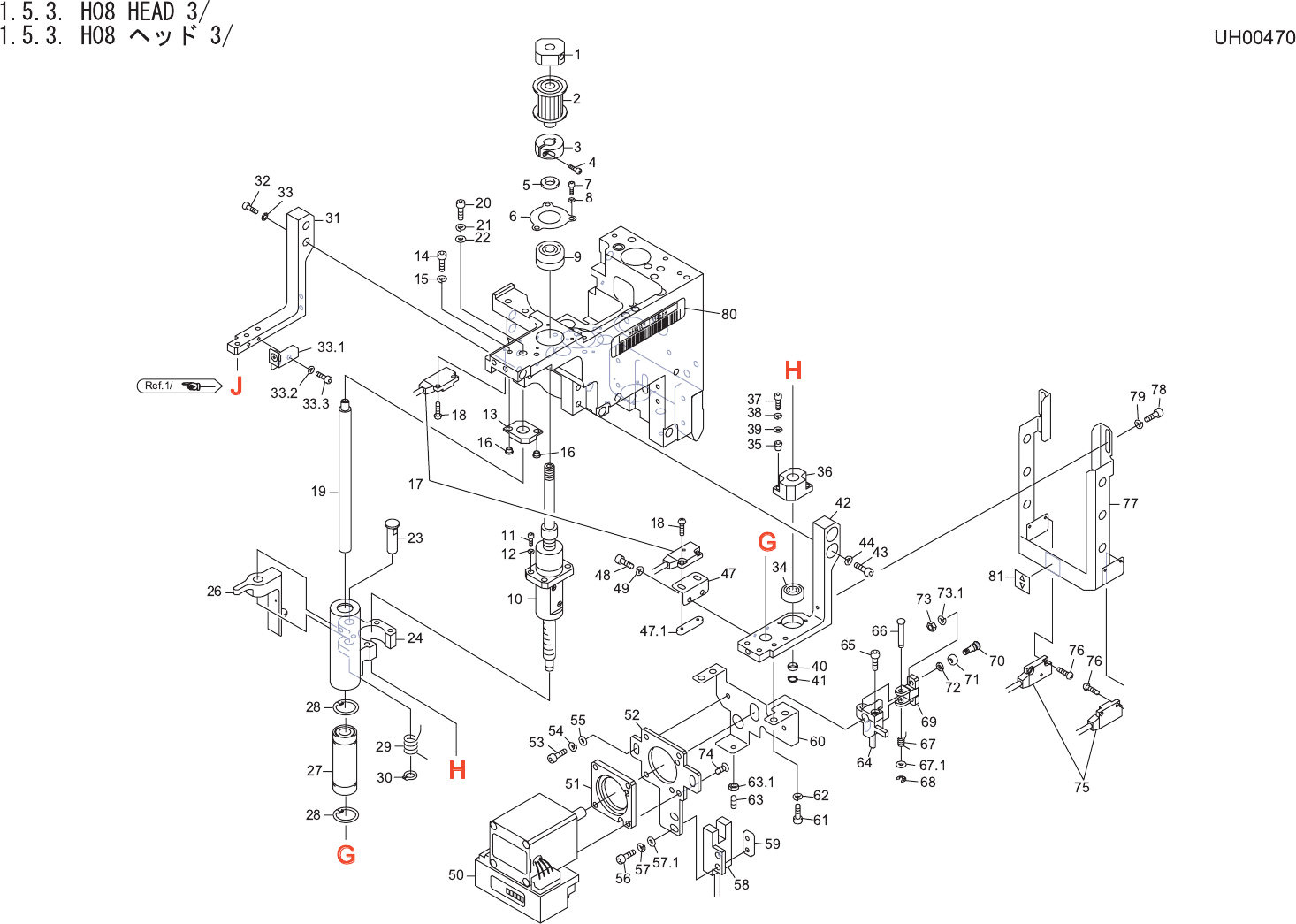

1.5.3. H08 HEAD 2/
1.5.3. H08 ヘッド 2/
UH00470
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H45713 1 BELT, TIMING ベルト タイミング 110-2GT-12 OT
2 XP00521 1 PULLEY プーリ OT
3 PM04632 1 COLLAR カラー FE
4 H5268T 1 BOLT, HEX SOCKET ボルト 六角穴 M02.5X006 FE
5 PM37444 1 PLATE プレート FE
6 H5290A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X015 FE
7 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
8 W1043A 2 WASHER, FLAT ワッシャ 平 4W- 4 FE
9.1 XM00144 1 MOTOR, AC SERVO モータ ＡＣサーボ OT
9.2 PZ28080 1 TAPE テープ PL
9.3 PZ28090 1 TAPE テープ PL
10 H5276A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X010 FE
11 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
12 XK02231 1 COUPLING カップリング OT
13 PM04722 2 NUT ナット AL
14 PP00130 1 RETAINER, BEARING 押え ベアリング FE
15 H5265A 3 BOLT, HEX SOCKET ボルト 六角穴 M02X005 FE
16 W1020A 3 WASHER, LOCK ワッシャ スプリング 2M/M FE
17 H4897A 1 BEARING ベアリング AC5-14DBP5 OT
18 PM08750 1 GEAR ギヤ FE
19 XM00144 1 MOTOR, AC SERVO モータ ＡＣサーボ SGMMJ-A2E2A-FJ15 OT
20 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
21 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
23 XM00126 1 MOTOR, AC SERVO モータ ＡＣサーボ SGMMJ-A2E2A-FJ26 OT
24 AA06D05 1 ROLLER ローラ OT
25 H5278A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X015 FE
26 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
30 PM04820 1 COLLAR カラー FE
31 H5275A 1 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
32 PM15282 1 GEAR ギヤ FE
33 H41305 1 BEARING ベアリング 695ZZ OT
35 PB50891 1 DOG, SW ドッグ ＳＷ FE
36 H5263A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X018 FE
38 H5274A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X006 FE
39 XB00762 1 VALVE, PRESSURE REDUCING バルブ 減圧 MR001-00-0.1-Z1 OT
40 H1124S 1 VALVE, SOL バルブ ＳＯＬ VQZ115R-5G-CP-X44 OT Nozzles cleaning
41 H1124S 1 VALVE, SOL バルブ ＳＯＬ VQZ115R-5G-CP-X44 OT Vacuum cut
42 H3176D 1 PLATE
プ
レート SYJ3000-21-2
A
OT
