A 1 2 4 19 3 5 6 5 6 5 6 7 7 7 8 9 9 10 10 13 13 11 11 10 12 12 17 18 18 7 7 19 19 15 14 16 7 AA25N02 8. ACCESSORIES / アクセサリ 218 PTS-NXT-08JE

100%1 / 877
8.2. PANEL STAND
8.2. パネルスタンド
UK01702
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 AA29K01 1 TABLE テーブル OT
2 PZ18500 1 TABLE テーブル FE
2.1 PZ18281 1 SEAL シール PL
3 PZ18510 2 HANDLE 取手 FE
4 K51959 8 SCREW, C/R COUNTERSUNK 小ネジ 十穴皿 M06X008 ﾆｯｹﾙﾒｯｷ FE
5 PZ18520 1 BKT, SUPPORT ＢＫＴ 支え FE
6 PZ18570 1 GRIP 握り OT
7 PZ18580 1 WASHER ワッシャ FE
8 PZ18590 1 SPRING スプリング FE
9 PZ18600 1 COLLAR カラー PL
10 PZ18560 1 BOLT, HEX ボルト 六角 FE
11 N1129A 2 NUT, NYLON ナット ナイロン M8 P=1.25 OT
12 K52621 1 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M08X025 FE
13 PZ18620 3 WASHER ワッシャ FE
14 PZ18550 1 TABLE テーブル FE
15 PZ18610 1 COLLAR, CUSHION カラー クッション OT
16 PZ18530 1 ADJUSTER アジャスタ OT
17 K5250A 4 SCREW, C/R PAN 小ネジ 十穴鍋 M06X015 ﾆｯｹﾙﾒｯｷ FE
18 PZ18540 1 LEVER レバー FE
19 PZ18630 1 SPRING スプリング OT
20 AA29L01 1 CASTER キャスタ OT
21 PZ18640 1 SUPPORT COLUMN 支柱 FE
22 PZ18651 1 BASE ベース OT
23 PZ1866
0
5 CASTE
R
キャスタ OT
8. ACCESSORIES / アクセサリ 217 PTS-NXT-08JE
A
1
2
4
19
3
5
6
5
6
5
6
7
7
7
8
9
9
10
10
13
13
11
11
10
12
12
17
18
18
7
7
19
19
15
14
16
7
AA25N02
8. ACCESSORIES / アクセサリ 218 PTS-NXT-08JE

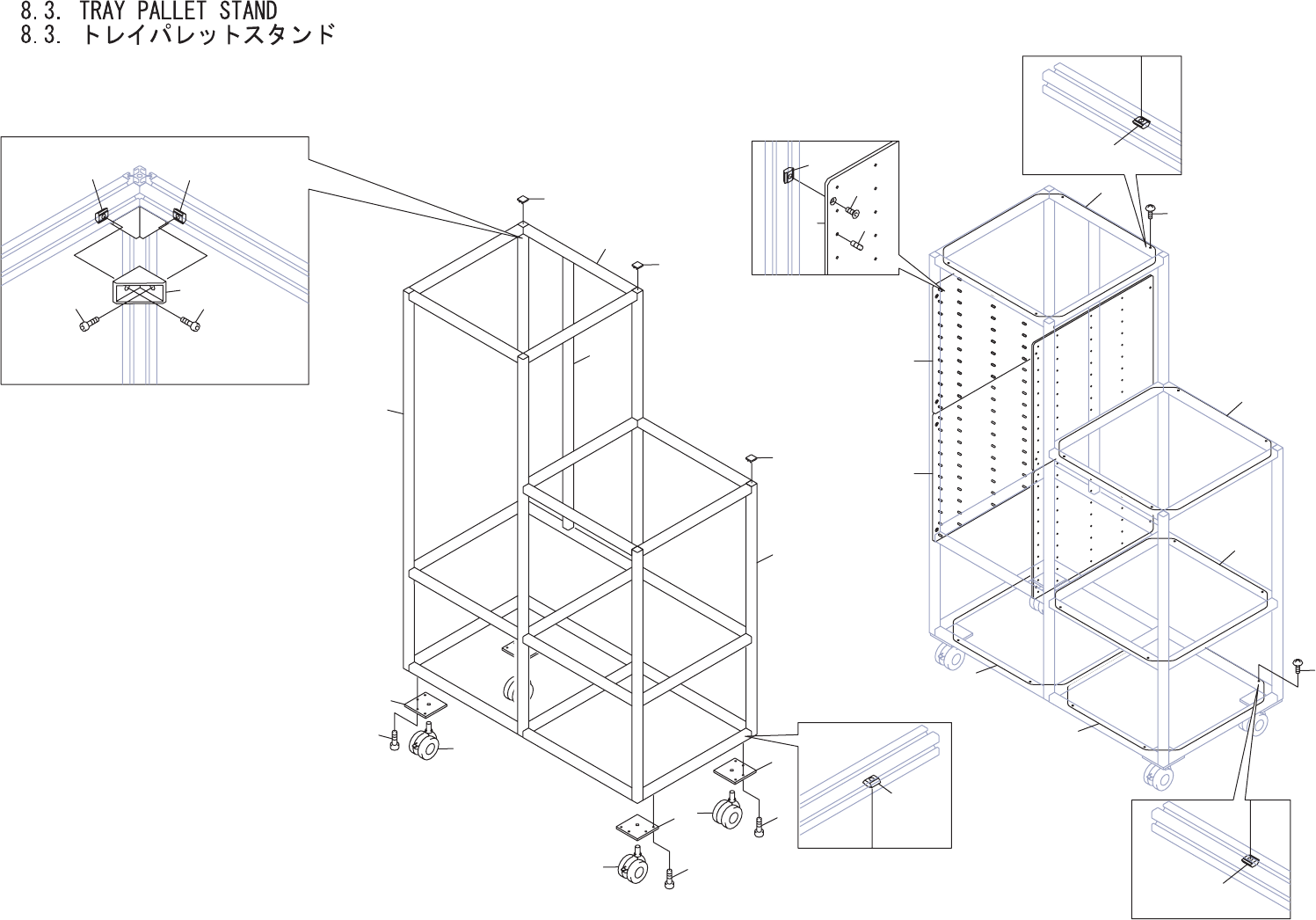

8.3. TRAY PALLET STAND
8.3. トレイパレットスタンド
AA25N02
No. Drg.No. & Code No. QTY Description Rating
Materials
Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 H3259R 22 FRAME フレーム ND853 L=385 OT
2 H3259W 4 FRAME フレーム ND853 L=1160 OT
3 H3259S 2 FRAME フレーム ND853 L=770 OT
4 H3259T 1 FRAME フレーム ND853 L=830 OT
5 H3176C 4 PLATE プレート SFK-570A OT
6 H5299A 16 BOLT, HEX SOCKET ボルト 六角穴 M05X012 FE
7 N10090 196 NUT ナット SFB-013 OT
8 K2027F 2 CASTER キャスタ HCHA12-100 OT
9 K2027G 2 CASTER キャスタ HCHAS12-100 OT
10 PB40891 3 PLATE プレート FE
11 PB40901 2 PLATE プレート FE
12 K5213Z 20 SCREW, C/R TRUSS 小ネジ 十穴トラス M05X005 ﾕﾆｸﾛﾒｯｷ FE
13 AA29G00 4 PLATE プレート OT
14 PJ07630 4 PLATE プレート PL
15 K5361H 16 SCREW, HEX SOCKET COUNTERSUNK 小ネジ 六角穴皿 M05X010 FE
16 H2093W 176 PIN, PARALLEL ピン 平行 ﾟ4X10 Bｼｭ (H8) FE
17 H32021 72 BKT ＢＫＴ HBLFSN5 OT
18 H5298A 144 BOLT, HEX SOCKET ボルト 六角穴 M05X010 FE
19 K2174D 6 CAP キャッ
プ
20ｶｸﾌﾚｰﾑｷｬｯﾌﾟ OT
8. ACCESSORIES / アクセサリ 219 PTS-NXT-08JE
