MagicRay technology | Chip 算法原 理 Chip 开焊检查 小焊盘0603及以 下 ：由于焊盘较小，开 焊会在AOI下 形成类三角形，焊锡形 成的状锡面不平整，开 焊中央颜色偏 亮。抽取三种颜色： 颜色范围0： R 33/4 0 ~100；W 50 ~255 颜色范围1： !B 0~ 33/42 ；W 80/150 ~255 颜色范围2： W 120/1 50 ~255 大焊盘0603以上 ：焊盘较大，开焊时，…

100%1 / 56
MagicRay technology |
Chip算法原理
Chip开焊检查--全体焊盘(1)

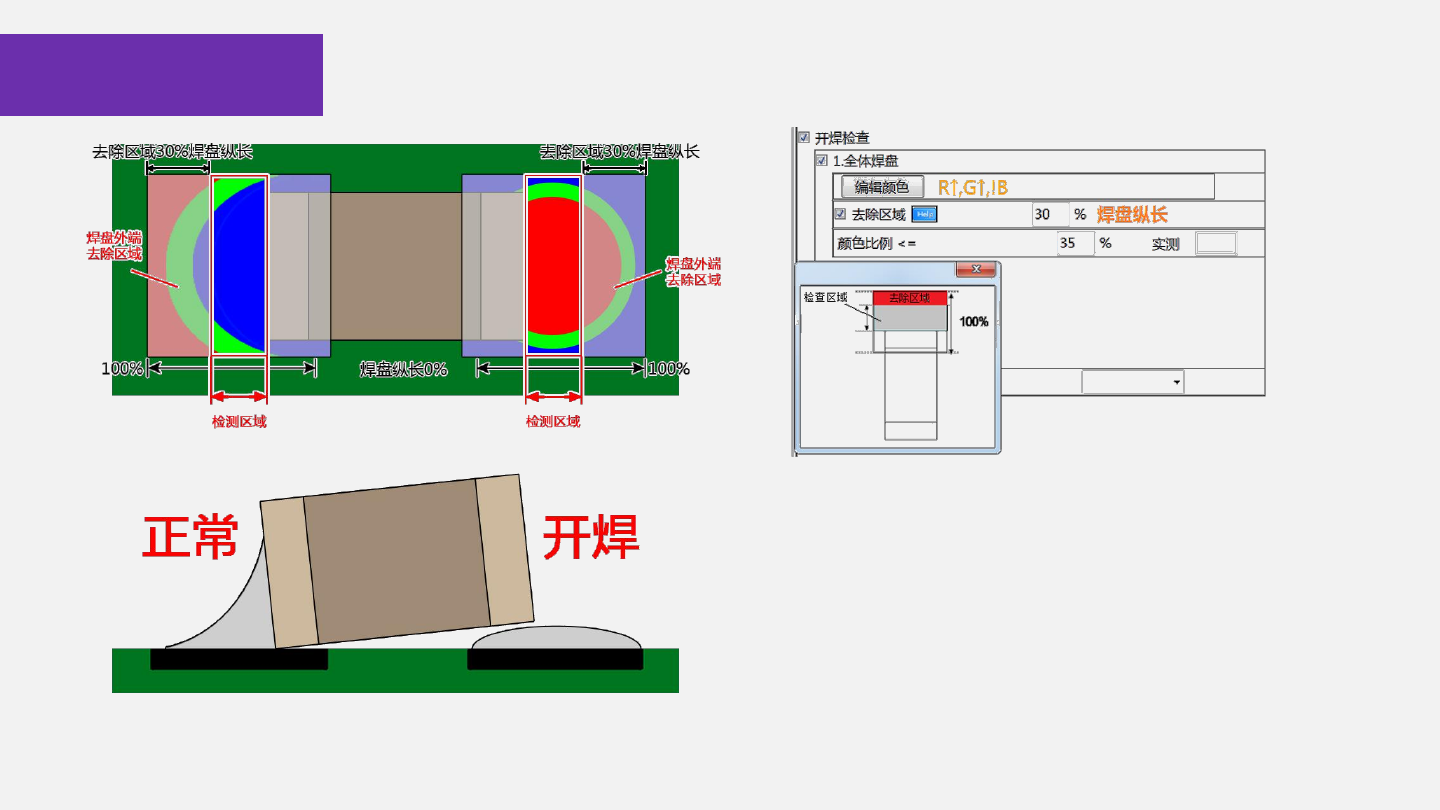

去除区域：从焊盘末端往内去除焊盘纵长的百分比。用于去除
上锡正常时焊盘外端锡面较平的区域，以减少红色区域的干扰。
检查区域：去除正常时焊盘外端锡面较平的区域，以去除区域
后的边界到电极作为检查区域。
编辑颜色：抽取开焊时，焊盘整体上开焊的红色及绿色。
颜色范围0：R 33~100，W 50~255
颜色范围1：G 38~100，W 80~255
颜色范围2：!B 0~33 ，W 50~255
颜色比例≤正常时该检测区域内的红绿色不允许超过的数值
MagicRay technology |
Chip算法原理
Chip开焊检查

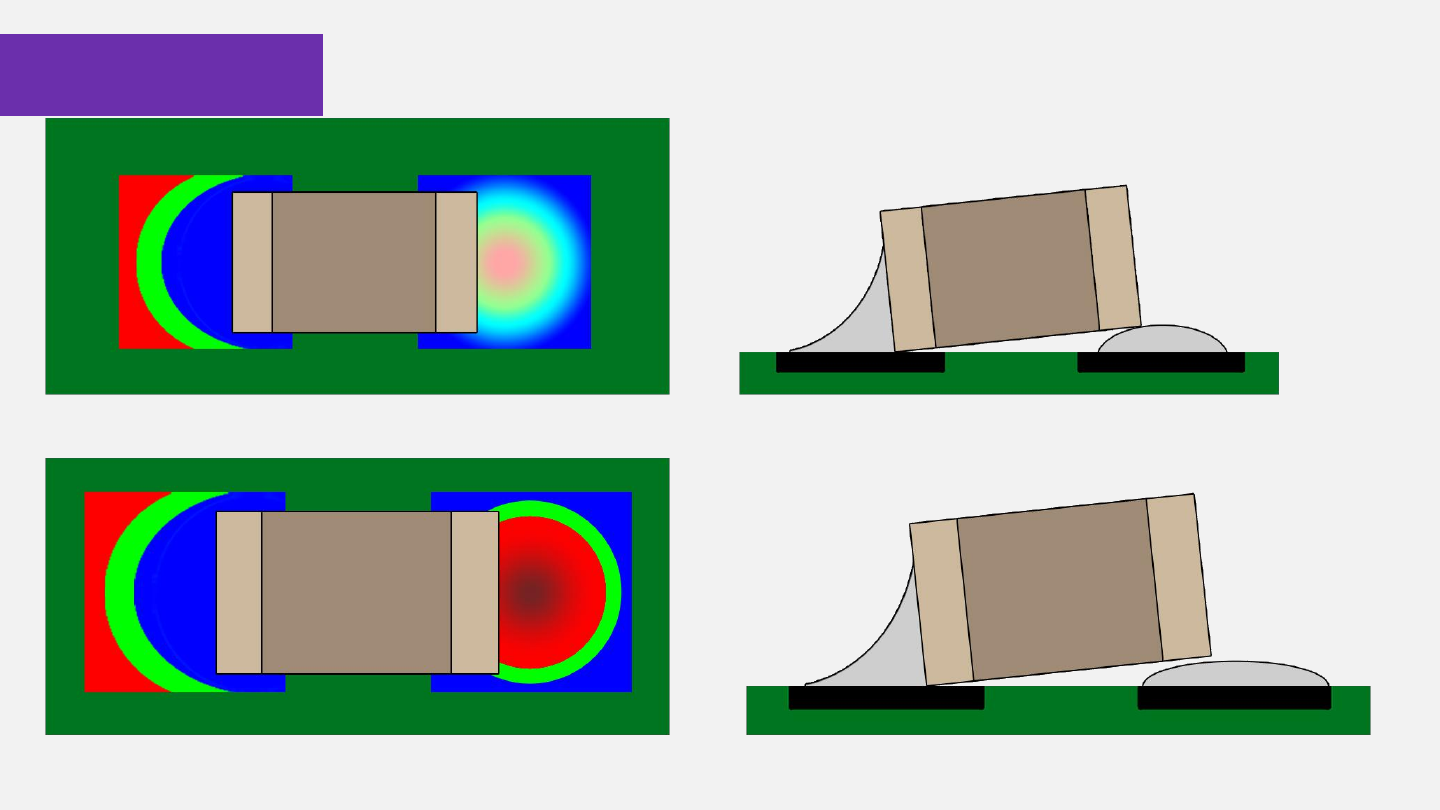

小焊盘0603及以下：由于焊盘较小，开焊会在AOI下形成类三角形，焊锡形成的状锡面不平整，开
焊中央颜色偏亮。抽取三种颜色：
颜色范围0：R 33/40~100；W 50~255
颜色范围1：!B 0~33/42；W 80/150~255
颜色范围2：W 120/150~255
大焊盘0603以上：焊盘较大，开焊时，焊锡形成的球状锡面较平滑，在AOI下中央颜色以红色居多，
偏暗，绿色较少。抽取
颜色范围0：R 33/40~100；W 35~255
颜色范围1：!B 0~33/42；W 80/150~255
MagicRay technology |
Chip算法原理
Chip开焊检查--全体焊盘(1)
小焊盘
大焊盘
