MagicRay technology |
Chip算法原理

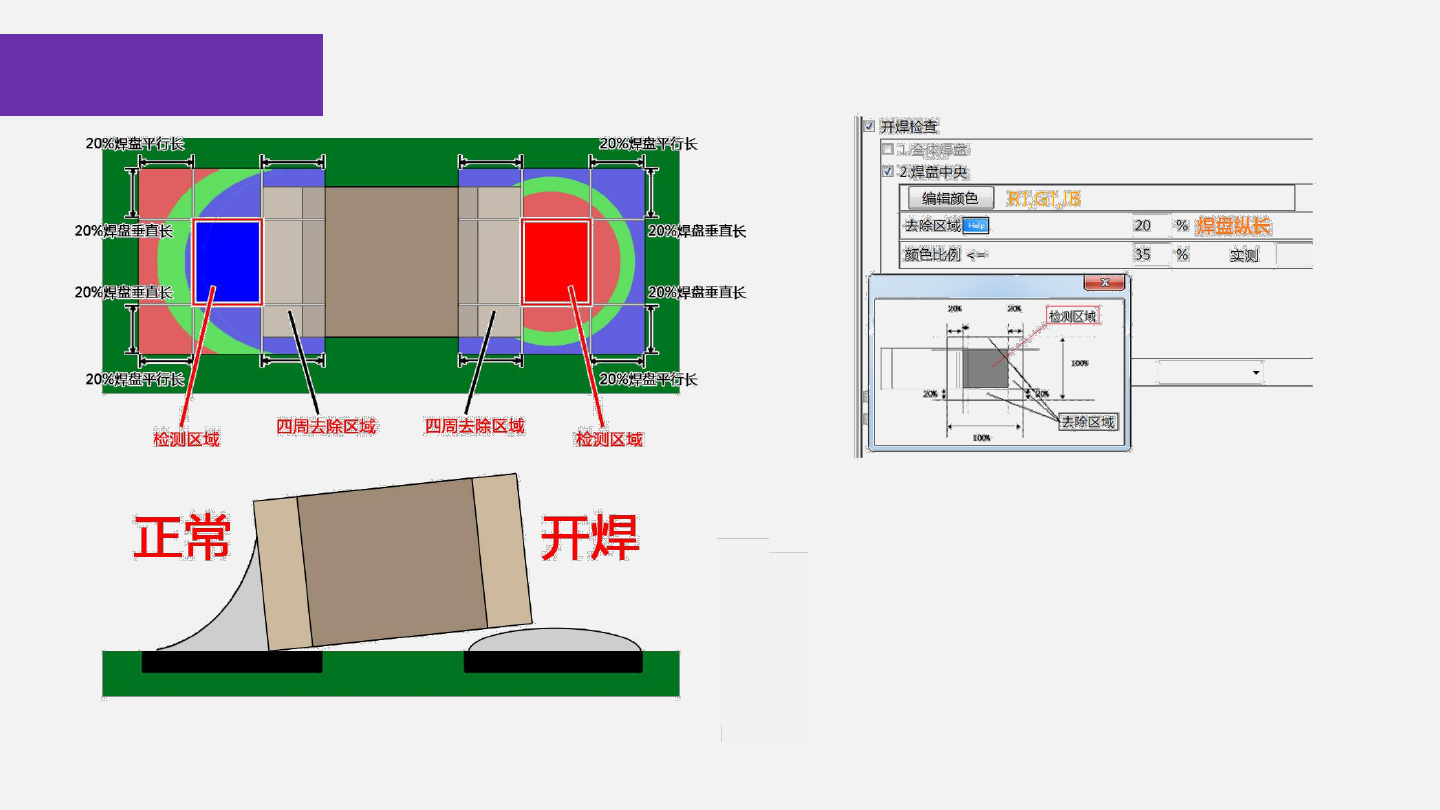

Chip开焊检查--焊盘中央(2)
②焊盘中央：检测区域为正常上锡时焊盘爬锡区域的中央部分。
去除区域：去除焊盘四周区域，用于去除开焊时周边发蓝的区域。
检查区域：去除区域后剩下的焊盘中央区域作为检查区域。
编辑颜色：抽取开焊时，焊盘的红色及绿色。
颜色范围0：R 33~100，W 50~255
颜色范围1：G 38~100，W 80~255
颜色范围2：!B 0~33 ，W 50~255
颜色比例≤正常时该检测区域内的红绿色不允许超过的数值。
MagicRay technology |
Chip算法原理
Chip开焊检查
小焊盘0603及以下：由于焊盘较小，开焊会在AOI下形成类三角形，焊锡形成的状锡面不平整，开
焊中央颜色偏亮。抽取三种颜色：
颜色范围0：R 33/40~100；W 50~255
颜色范围1：!B 0~33/42；W 80/150~255
颜色范围2：W 120/150~255
大焊盘0603以上：焊盘较大，开焊时，焊锡形成的球状锡面较平滑，在AOI下中央颜色以红色居多，
偏暗，绿色较少。抽取
颜色范围0：R 33/40~100；W 35~255
颜色范围1：!B 0~33/42；W 80/150~255
MagicRay technology |
Chip算法原理
Chip开焊检查--全体焊盘(1)
小焊盘
大焊盘
