MagicRay technology |
Chip算法原理
Chip开焊检查--全体焊盘(1)
小焊盘
大焊盘
MagicRay technology |
Chip算法原理

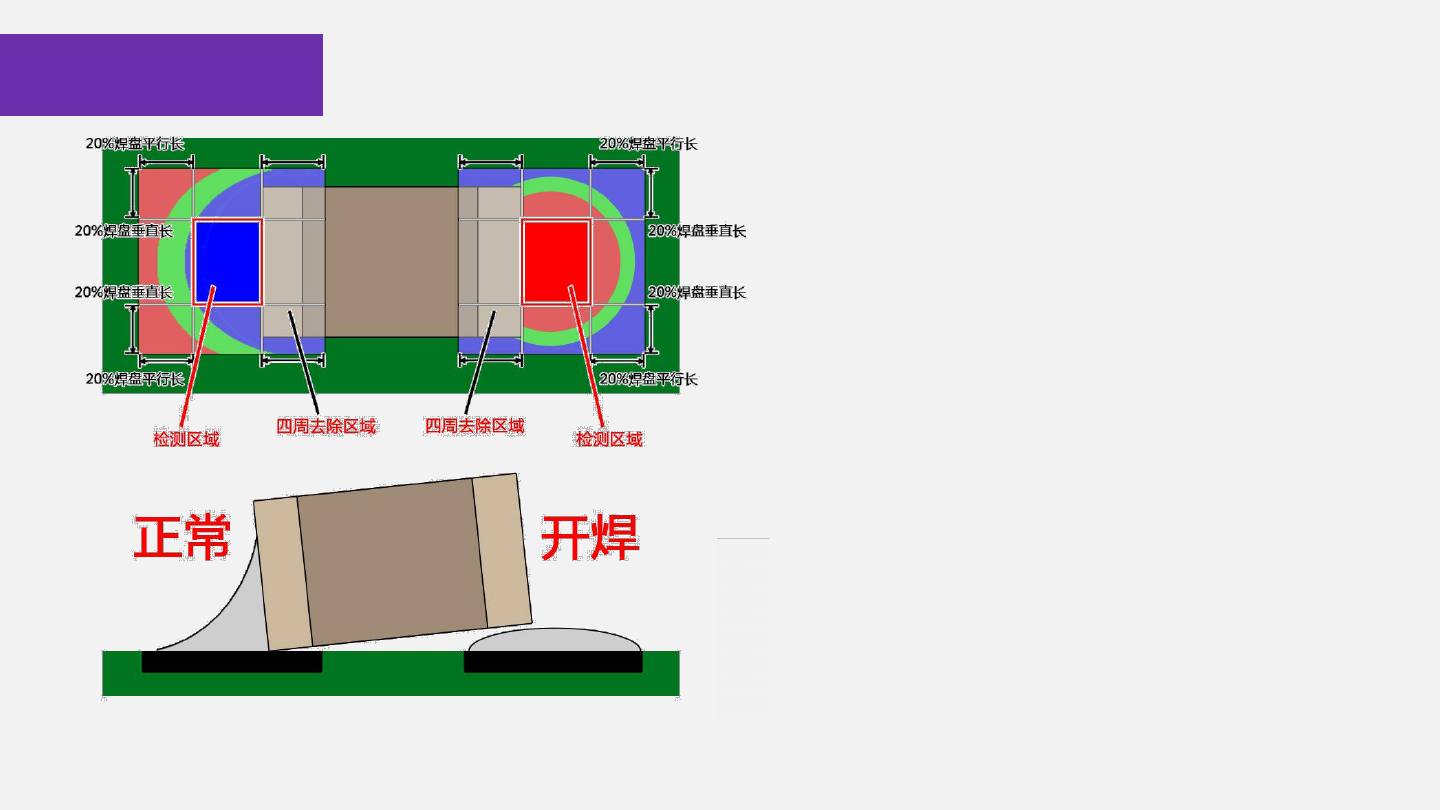

开焊特征：靠近电极的区域中央，大量
红色
②焊盘中央：检测区域为上锡正常时焊
盘爬锡区域的中央部分。
正常上锡时，此区域是爬锡区域的中央
部分（爬锡区域较为陡峭），所以在AOI成像
呈现大量蓝色。
开焊时，焊盘上形成了水珠状锡膏，焊
盘中央为水珠状锡膏的较平缓的区域的中央部
分，所以在AOI成像呈现大量红色。
Chip开焊检查--焊盘中央(2)
