3 Dati tecnici Manuale per l'uso SIPLACE serie HF
3.11 Sistemi Vision Versione software SR.50x.xx Edizione 01/2006 IT
146
3.11.1 Videocamera CO (24 x 24) della testa Collect&Place a 12 segmenti
3.11.1.1 Struttura
3

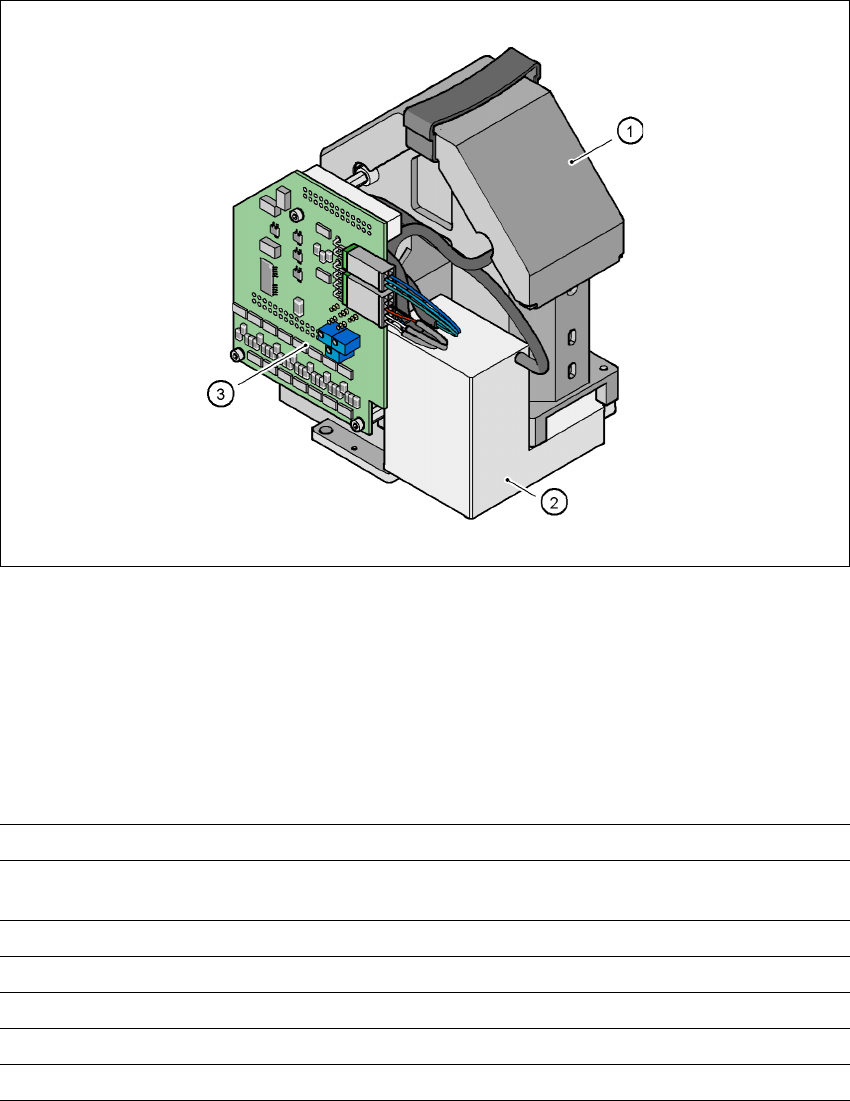

Fig. 3.11 - 2 Videocamera CO (24 x 24) della testa Collect&Place a 12 segmenti
3
(1) Sistema ottico della videocamera CO ed illuminazione
(2) Amplificatore videocamera
(3) Comandi dell'illuminazione
3
3.11.1.2 Dati tecnici
3
Misure CO 0,6 x 0,3 mm² fino a 18,7 x 18,7 mm²
Gamma CO 0201 a PLCC44 incl. BGA, µBGA, Flip-Chip,
TSOP, QFP, PLCC, SO a SO32, DRAM
Reticolo min. piedini 0,5 mm
Campo visivo 24 x 24 mm²
Tipo d’illuminazione Illuminazione dall’alto (tre livelli programmabili)
Manuale per l'uso SIPLACE serie HF 3 Dati tecnici
Versione software SR.50x.xx Edizione 01/2006 IT 3.11 Sistemi Vision
147
3.11.2 Videocamera CO (39 x 39) della testa Collect&Place a 6 segmenti
3.11.2.1 Struttura
3

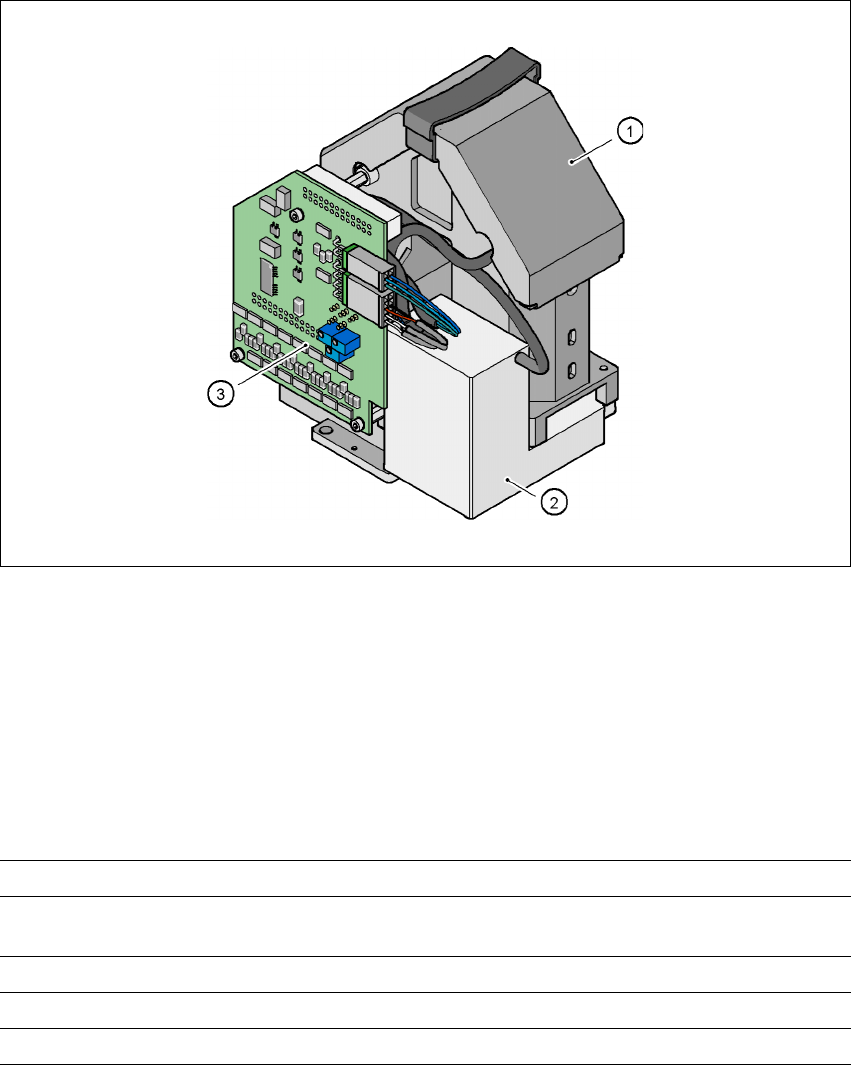

Fig. 3.11 - 3 Videocamera CO (39 x 39) della testa Collect&Place a 6 segmenti
3
(1) Sistema ottico della videocamera CO ed illuminazione
(2) Amplificatore videocamera
(3) Comandi dell'illuminazione
3.11.2.2 Dati tecnici
3
Misure CO 1,6 x 0,8 mm² fino a 32 x 32 m
Gamma CO Da 0603 a 32 x 32 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC BGA
Reticolo min. piedini 0,5 mm
Reticolo bump min. 0,56 mm
Reticolo min. Ball-/Bump 0,32 mm
Campo visivo 39 x 39 mm²
Tipo d’illuminazione Illuminazione dall’alto (tre livelli programmabili)
3 Dati tecnici Manuale per l'uso SIPLACE serie HF
3.11 Sistemi Vision Versione software SR.50x.xx Edizione 01/2006 IT
148
3.11.3 Videocamera CO per la TwinHead
3.11.3.1 Struttura della videocamera CO (stazionaria, P&P (tipo 22) 50 x 40)
3
Fig. 3.11 - 4 Struttura della videocamera CO (stazionaria, P&P (tipo 22) 50 x 40)
3.11.3.2 Dati tecnici
3
(1) Involucro della videocamera con videocamera
integrata ed amplificatore della videocamera
(2) Lastra di vetro sotto la quale si trovano i piani
d'illuminazione ed ottico
Misure CO Fino a 50 x 40 mm² con misurazione semplice del componente
Gamma CO 0603, MELF, SO, PLCC, QFP, condensatori elettrolitici, BGA
Reticolo min. piedini 0,4 mm
Diametro min. Ball-/Bump 0,32 mm
Campo visivo 60 x 45 mm²
Tipo d’illuminazione Illuminazione dall’alto (6 livelli programmabili)
