4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF 4.4 Installazione del dispositivo automatico Versione s oftware SR.50x.xx Edizione 01/2006 IT 176 4.4 Inst allazione del dispositivo automatico…
Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio
Versione software SR.50x.xx Edizione 01/2006 IT 4.3 Infrastruttura del punto d'installazione
175
4

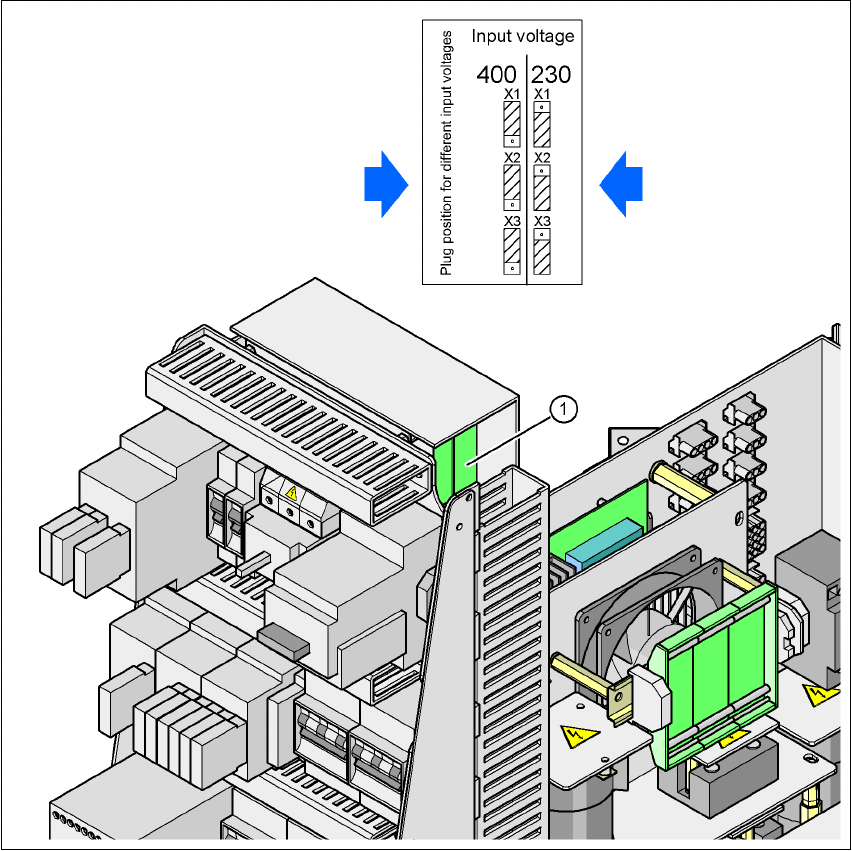

Fig. 4.3 - 5 Posizione di scheda e spina per la limitazione della corrente d'inserzione
4
(1) Scheda per la limitazione della corrente d'inserzione
X1, X2, X3 Spine per la configurazione della limitazione della corrente d'inserzione
Æ Controllare l'occupazione dei ponti e correggerla se necessario.
3 x 380 V CA
3 x 400 V CA
3 x 415 V CA
3 x 208 V CA
3 x 230 V CA
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF
4.4 Installazione del dispositivo automatico Versione software SR.50x.xx Edizione 01/2006 IT
176
4.4 Installazione del dispositivo automatico
4.4.1 Altezze di trasporto del circuito scheda del dispositivo automatico
È possibile impostare il dispositivo automatico alle seguenti altezze di trasporto del circuito
scheda:
830 mm ± 15 mm Altezza standard 4
900 mm ± 15 mm Altezza SMEMA 4
930 mm ± 15 mm Altezza SMEMA 4
950 mm ± 15 mm Altezza SMEMA 4
ISTRUZIONE
L'altezza di trasporto del circuito scheda è la distanza tra l'angolo superiore del trasporto del cir-
cuito scheda e l'angolo inferiore dei piedi della macchina.
4.4.2 Indicazioni di pericolo
PERICOLO
Solo a tecnici o personale certificato della SIEMENS è consentito installare il dispositivo automa-
tico e metterlo in funzione.
Æ Rispettare le norme vigenti di prevenzione degli infortuni.
Æ Per il montaggio dei piedi della macchina non mettersi mai sotto il dispositivo automatico.
Tutti i gruppi di componenti e parti della macchina sono montabili dagli spazi liberi per i tavoli
dei componenti. Se eseguite comunque lavori di montaggio nel lato inferiore del dispositivo
di montaggio, lo si deve fissare bene con i provvedimenti adeguati. Non è permesso come
supporto il solo elevatore a forca!
Æ Accertarsi che i portali sull'area di trasporto del circuito scheda siano posizionati, in modo che
non limitino la libertà della testa durante il montaggio, eviterete in tal modo rischi di ferite.
Æ Per l'impostazione delle altezze del dispositivo automatico sono necessarie due persone:
– una esegue i lavori di montaggio necessari,
– l'altra osserva la stabilità della posizione del dispositivo automatico sollevato durante il
montaggio.
Æ Per proteggere i piedi, indossare scarpe speciali rinforzate. Un piede della macchina pesa
6,75 kg.
Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio
Versione software SR.50x.xx Edizione 01/2006 IT 4.4 Installazione del dispositivo automatico
177
4.4.3 Attrezzi e dispositivi ausiliari
Per l'impostazione delle altezze del dispositivo automatico sono necessari i seguenti attrezzi e di-
spositivi ausiliari:
– Chiave per forca SW 36, articolo n. 00096286-01
Larghezza di chiave 36 per la vite di regolazione M24x2x120 per la regolazione dell'al-
tezza dei piedi della macchina 4
– Chiave a dente 135 - 145 per la regolazione dei piedi centrali della macchina
Articolo n. 00376519-xx 4
– Chiave semplice SW 65, articolo n. 00353827-01
Larghezza della chiave 65 per il controdado esagonale M24 nel piede centrale della mac-
china 4
– Chiave esagona, misura 10, articolo n. 00373926-01
per viti ad esagono cavo M12x80 per il fissaggio dei distanziatori dei piedi centrali della
macchina 4
– Chiave esagona, misura 19, articolo n. 00373928-01
per la vite ad esagono cavo M24x90 per il fissaggio dei morsetti dei quattro piedi esterni
della macchina 4
– Elevatore a forca
Lunghezza della forca: Min. 1800 mm 4
Forza portante Min. 6000 kg 4
Larghezza della forca: Vedi Fig. 4.4 - 1
4
– Livella a bolla d'aria della macchina: Precisione 0,02 mm/m
– Sistema di trasporto a cuscini d'aria: SIPLACE HSxx, articolo n. 00119002-01
