4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF 4.4 Installazione del dispositivo automatico Versione s oftware SR.50x.xx Edizione 01/2006 IT 206 4.4.10.7 Inst allazione della lamiera di prot…
Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio
Versione software SR.50x.xx Edizione 01/2006 IT 4.4 Installazione del dispositivo automatico
205
4.4.10.5 Montaggio del cavo di messa a terra per le porte
Æ Fissare i due cavi di messa a terra per le porte (Pos. 4 nella Fig. 4.4 - 15) nel modo seguente
al telaio della macchina:
4

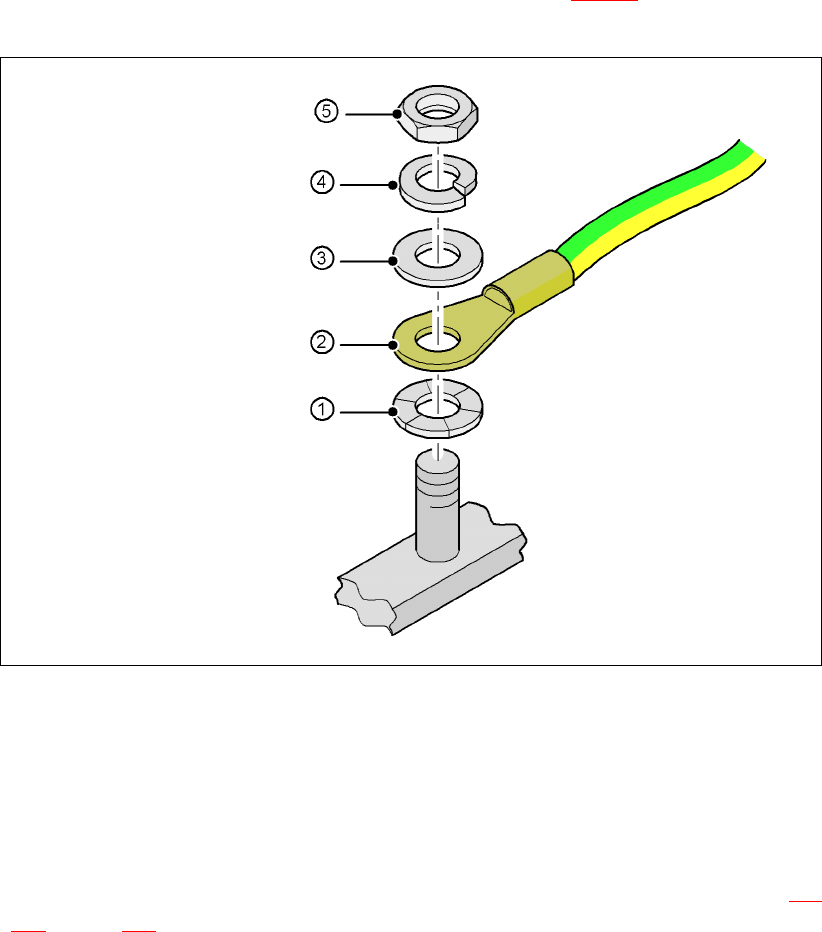

Fig. 4.4 - 17 Montaggio del cavo di messa a terra
4
4
4
4
4
4.4.10.6 Controllare ed impostare gli interruttori delle cappe di protezione
Æ Controllare il funzionamento degli interruttori delle cappe di protezione (Pos. 7 nella Fig. 4.4
- 16, pagina 203).
Æ Se necessario, regolare gli interruttori delle cappe di protezione (vedi le istruzioni per l'assi-
stenza).
4
Dado esagonale M5
Rosetta elastica M5, DIN 7980
Disco M5, DIN 125
Capocorda, anulare
Disco di contatto
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF
4.4 Installazione del dispositivo automatico Versione software SR.50x.xx Edizione 01/2006 IT
206
4.4.10.7 Installazione della lamiera di protezione antinserimento "sotto"
I dispositivi automatici della serie HF vengono forniti solo con
una
lamiera di protezione antinse-
rimento "sotto". Se si montano i dispositivi automatici all'interno di una linea, viene meno la la-
miera di protezione antinserimento tra i trasporti d'entrata e d'uscita direttamente adiacenti.
AVVERTENZA
Montare sostanzialmente la lamiera di protezione antinserimento "sotto" (articolo n. 03003432-
01) sempre nel lato d'entrata
del primo
dispositivo automatico e nel lato d'uscita
dell'ultimo
dispo-
sitivo automatico di una linea con 4 viti ad esagono cavo M4x12. In questo modo s'impedisce
che il personale inserisca le mani nell'interno del dispositivo automatico senza essere autoriz-
zato.
4
Fig. 4.4 - 18 Montare la lamiera di protezione antinserimento "sotto" nel lato d'entrata del CS
(1) Lamiera di protezione antinserimento "sotto", articolo n. 03003432-01
Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio
Versione software SR.50x.xx Edizione 01/2006 IT 4.4 Installazione del dispositivo automatico
207
4.4.11 Installazione dell'unità del computer nel modello HF e HF/3
4.4.11.1 Unità del computer - punti di collegamento elettrici
4
Fig. 4.4 - 19 Unità del computer, lato anteriore - collegamento della spina
(1) Lamiera di guida del cavo
Videocamera Videocamera
Videocamera Videocamera
CAN-bus 2 CAN-bus 2 CAN-bus 1 CAN-bus 1
