Fig. 7.12 - 3 Etichetta della classe laser 1
La linea Interlock è collegata in serie agli interruttori delle cappe. Questa funzione di sicurezza ri-
mane attivata per il collegamento di protezione anche se si accende l’interruttore a chiave. In que-
sto modo, si può far funzionare il modulo laser solo se la macchina è chiusa!
PERICOLO
La garanzia di sicurezza dell’azienda viene a decadere in caso di modifica o manipolazione!
Inoltre si presenta per l’utente la necessità di attenersi alle direttive dell’associazione principale
delle associazioni di categoria professionale -VBG 93-, ovvero:
- segnalazione all’associazione di categoria professionale
- determinazione di un incaricato alla protezione laser
- redazione di direttive relative all’uso del modulo 7
Classe di laser 1
7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF
7.12 Modulo laser di coplanarità Versione software SR.50x.xx Edizione 01/2006 IT
346
7.12.4 Indicazioni generali
7.12.4.1 Unità d’analisi
Il modulo laser di coplanarità è formato da due componenti, l’unità d’analisi con la parte di co-
mando ed il modulo laser. L'unità d'analisi si trova nell'unità del computer (vedi Fig. 7.12 - 4
). Tre
LED verdi nel lato anteriore dell’unità di analisi indicano lo stato d’esercizio:
7
Con il tasto RESET si può inizializzare il modulo laser di coplanarità.
7.12.4.2 Modulo laser
Il modulo laser è fissato ad una ghiera supporto (vedi Fig. 7.12 - 5).
Due LED rosse ed una verde segnalano lo stato d’esercizio del modulo laser:
7
LED (vedi Fig. 7.12 - 4) acceso spento
1 verde Tensione d'esercizio 5V Manca tensione
2 verde Tensione d'esercizio 12V Manca tensione
3 verde Modulo laser in funzione Modulo laser spento
LED (vedi Fig. 7.12 - 5) acceso spento
4 rosso
OUT OF RANGE
(fuori dall’intervallo di misura)
–
5 rosso
POOR TARGET
(caratteristiche di riflessione scarse del CO)
–
6 verde Modulo laser in funzione Modulo laser spento
Manuale per l'uso SIPLACE serie HF 7 Ampliamenti della stazione
Versione software SR.50x.xx Edizione 01/2006 IT 7.12 Modulo laser di coplanarità
347

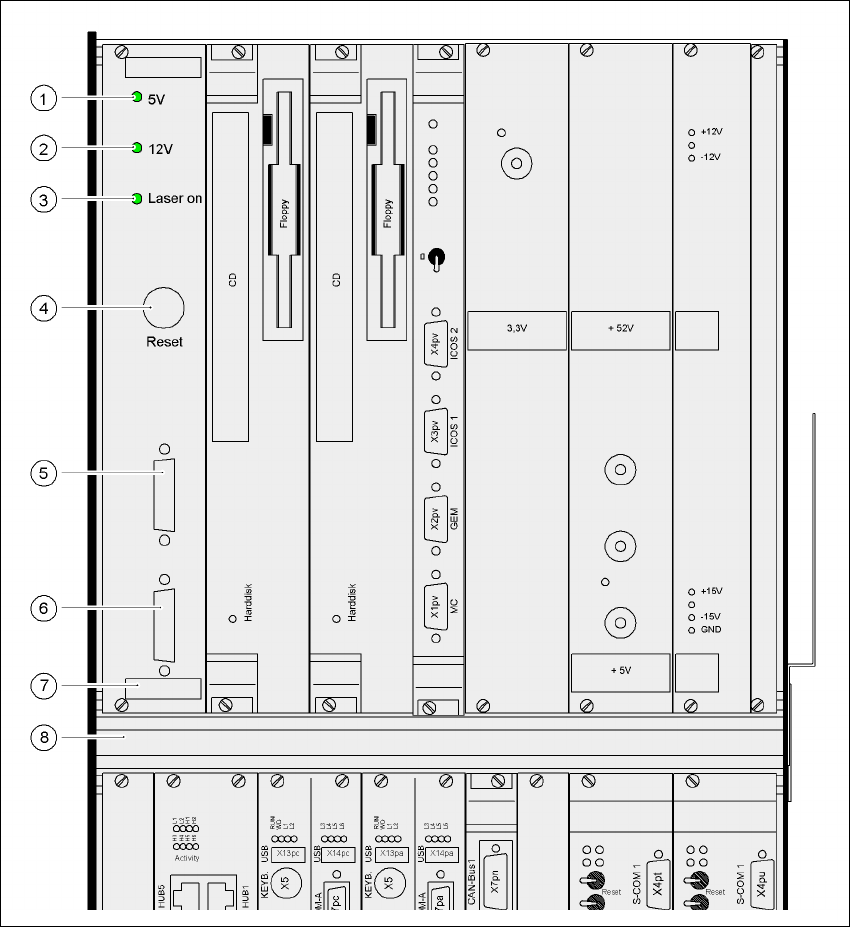

Fig. 7.12 - 4 Sommario del modulo laser di coplanarità
(1) LED verde: Tensione d'esercizio 5V
(2) LED verde: Tensione d'esercizio 12V
(3) LED verde: Modulo laser acceso
(4) Tasto RESET
(5) Spina SUB-D a 9 punte, COM2: per il macchine controller
(6) Spina SUB-D a 15 punte: per il modulo laser
(7) Unità di analisi con parte di controllo
(8) Unità del computer
