3OM-1732 1-5-29 • 基准标记补正值 Xm-Ym:装置基准坐标系 Xm(+) Ym(+) 元件识别照相机 安装头旋转中心 基准标记 线路板识别照相机中心 Pm.装置基准坐标原点 基准标记 线路板识别照相机中心 元件识别照相机 安装头旋转中心 Fig.3A5-20 1209-002 5.11 安装头旋转中心
3OM-1732
1-5-28
•

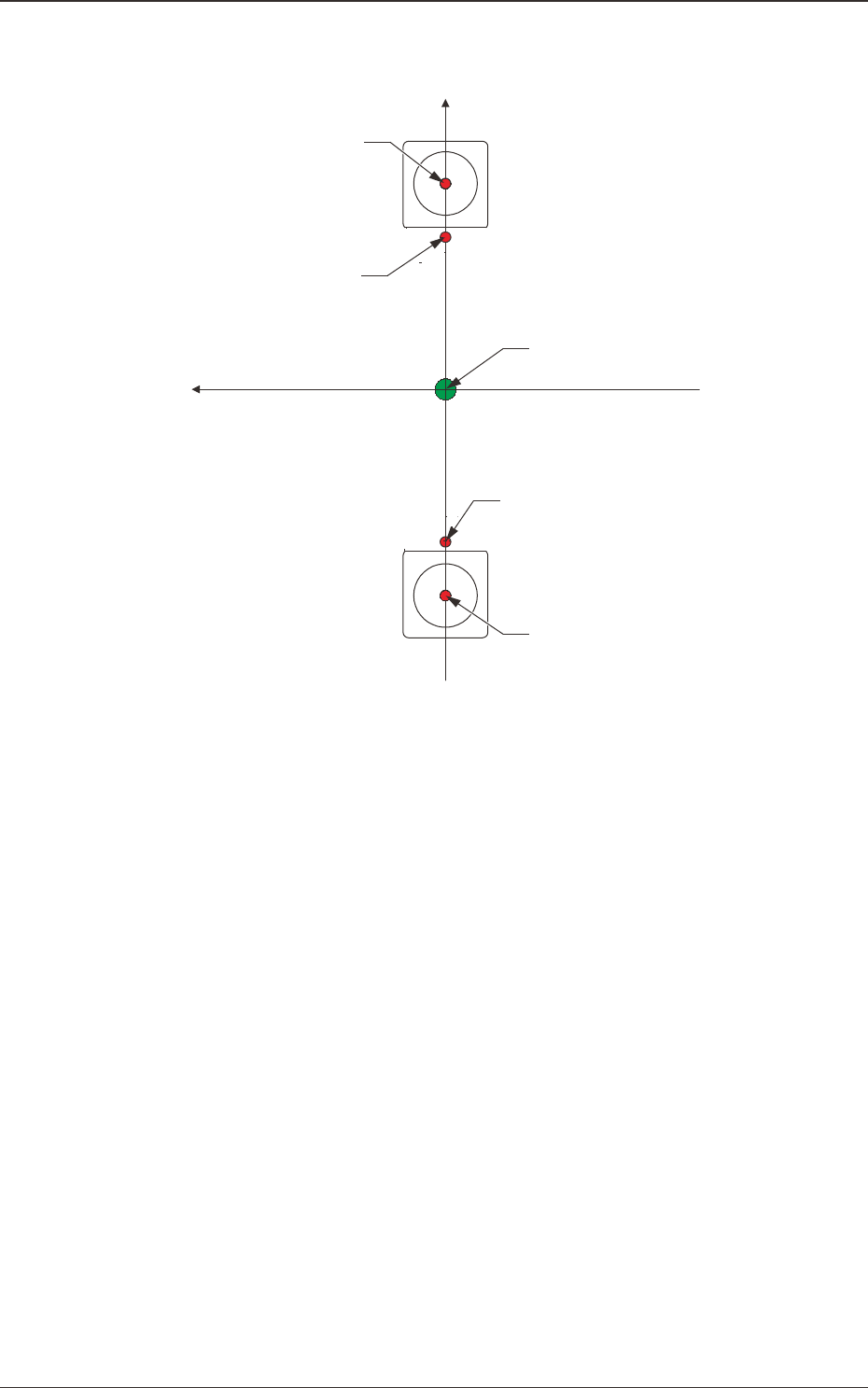

安装头旋转中心补正值
Xm-Ym:装置基准坐标系
Xm(+)
Ym(+)
安装头旋转中心
线路板识别照相机中心
Pm.装置基准坐标原点
线路板识别照相机中心
安装头旋转中心
Fig.3A5-19
1206-001
5.11 安装头旋转中心
3OM-1732
1-5-29
•

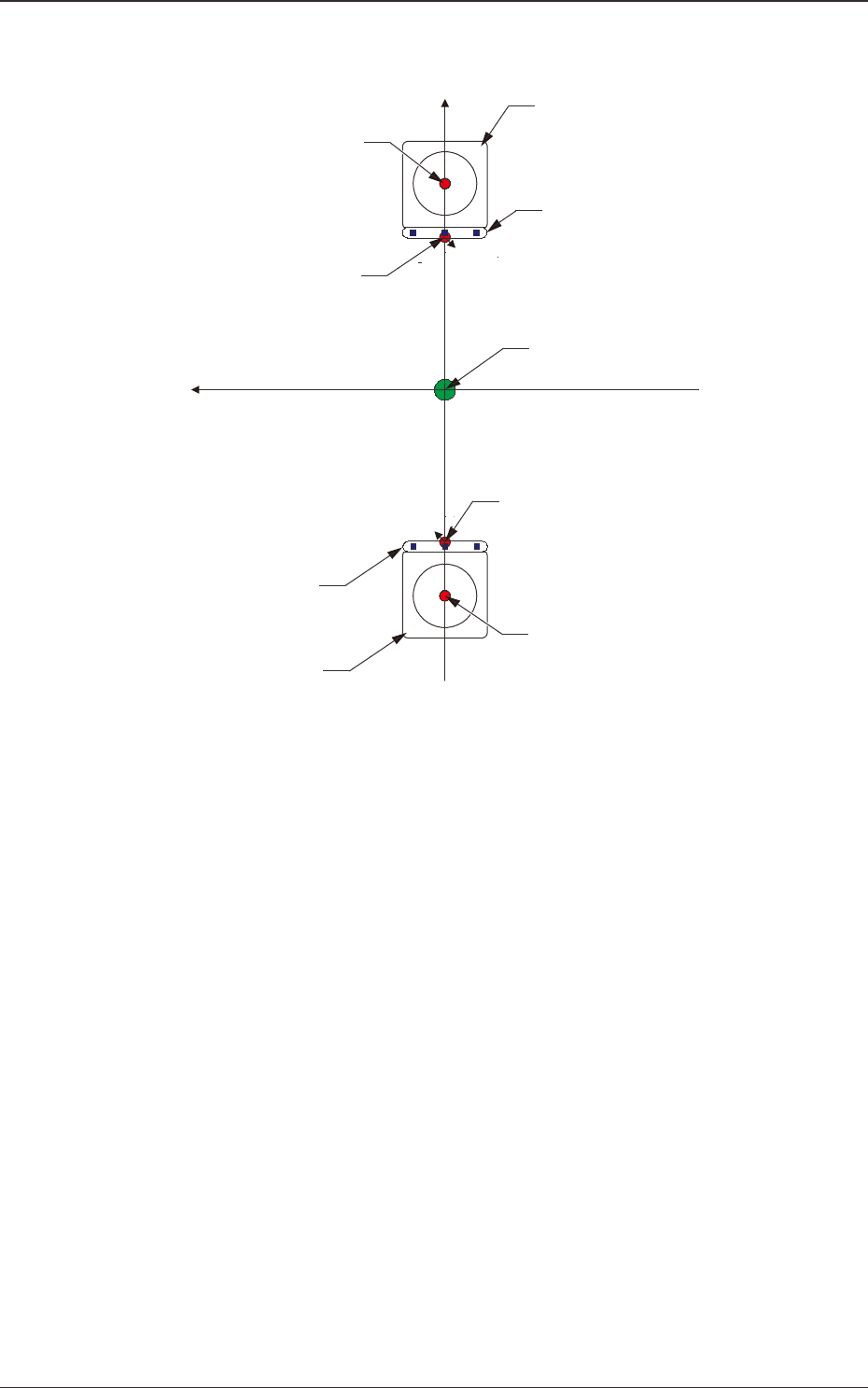

基准标记补正值
Xm-Ym:装置基准坐标系
Xm(+)
Ym(+)
元件识别照相机
安装头旋转中心
基准标记
线路板识别照相机中心
Pm.装置基准坐标原点
基准标记
线路板识别照相机中心
元件识别照相机
安装头旋转中心
Fig.3A5-20
1209-002
5.11 安装头旋转中心
3OM-1732
1-5-30

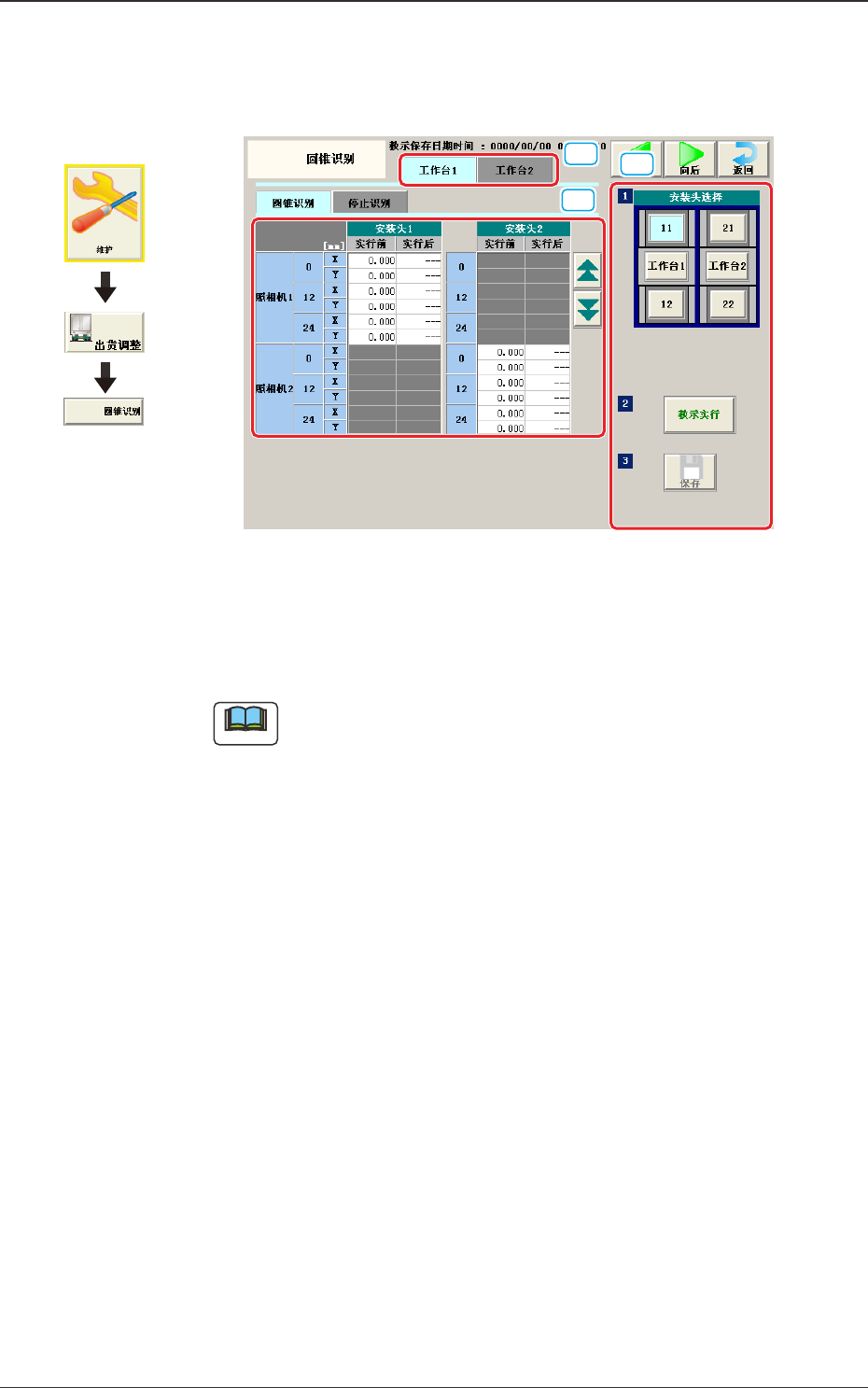

5.12 圆锥识别
使用线性传感器圆锥顶端的标记，进行元件识别补正。
[1]
[2]
[3]
Fig.3A5-21
[1]工作台选择 Tab
进行工作台 1、2 的选择。
Note
教示数据显示部自动切换到安装头选择中指定的安装头对应的工作
台。
[2]教示数据显示部
显示指定照相机的各补正值数据。
1209-001
5.12圆锥识别
界面展开
