3OM-1732 2-2-22 [4] [ 返回 ] 按钮返回到 “ 补正值数据 ” 界面。 [5] [ 适用 ] 按钮适用输入的数据。  [ 取消 ] 按钮取消输入的数据，恢复保存的数据。 1206-001 2.3送料器 A 及送料器 B

3OM-1732

2-2-21

[2]X( 横 )、Y( 纵 )［mm］

是调整对每个送料器 No 的送料器对吸取位置设计尺寸的位置偏离的补

正值数据。

F211

F111

背面送料器

正面送料器

装置前侧

Y(+)

X(+)

吸取位置

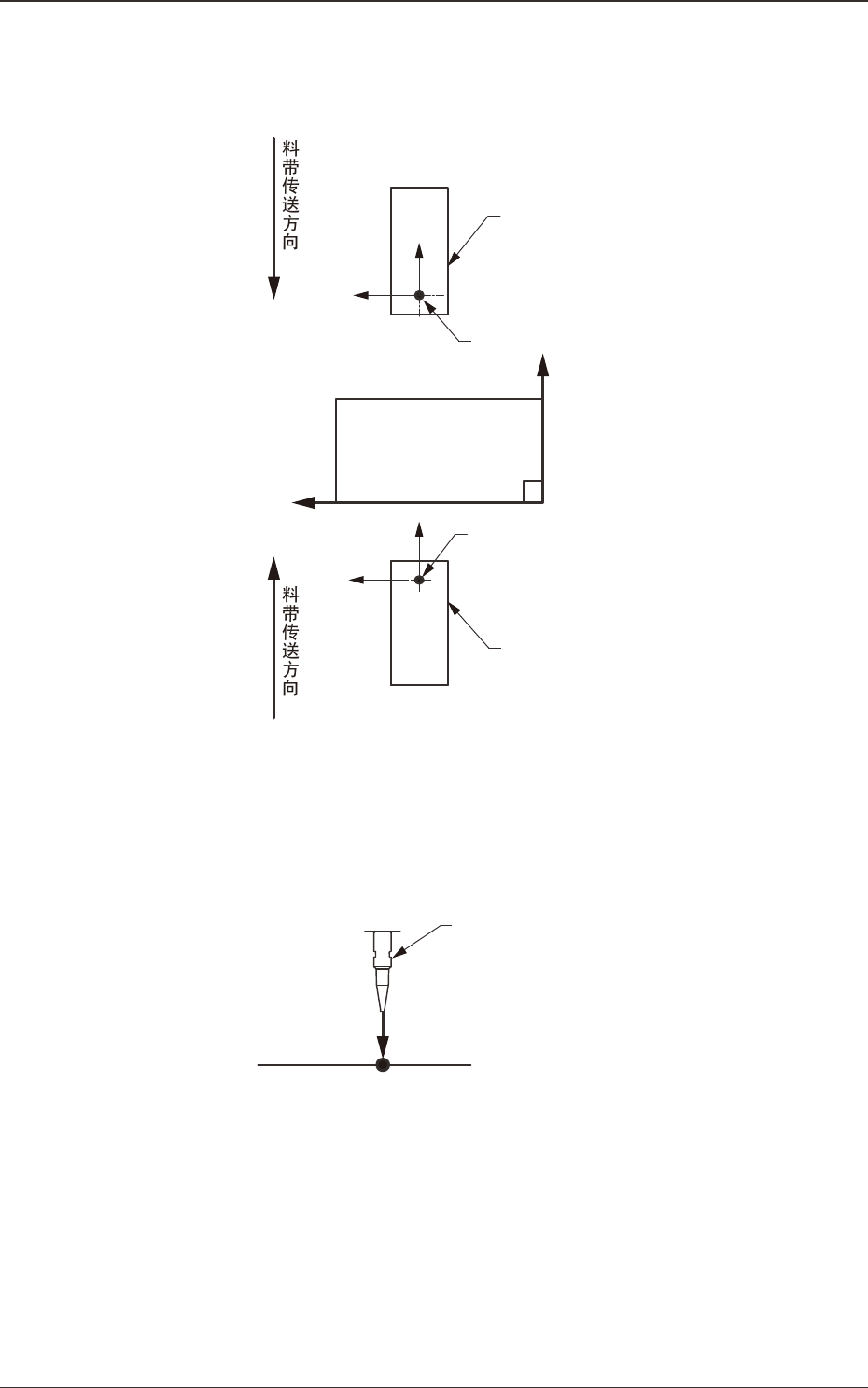

Fig.3B2-21

[3]L( 高 )［mm］

吸取基准水准

吸嘴

L(+)

Fig.3B2-22

如果补正值输入

“

”

，吸取高度将作用于吸嘴的下降冲程量增加的方向。

1206-001

2.3送料器 A 及送料器 B

3OM-1732

2-2-22

[4][ 返回 ] 按钮

返回到

“

补正值数据

”

界面。

[5][ 适用 ] 按钮

适用输入的数据。

 [ 取消 ] 按钮

取消输入的数据，恢复保存的数据。

1206-001

2.3送料器 A 及送料器 B

3OM-1732

2-2-23

2.4 横梁

[1]

[2]

[3]

[5]

[6]

[4]

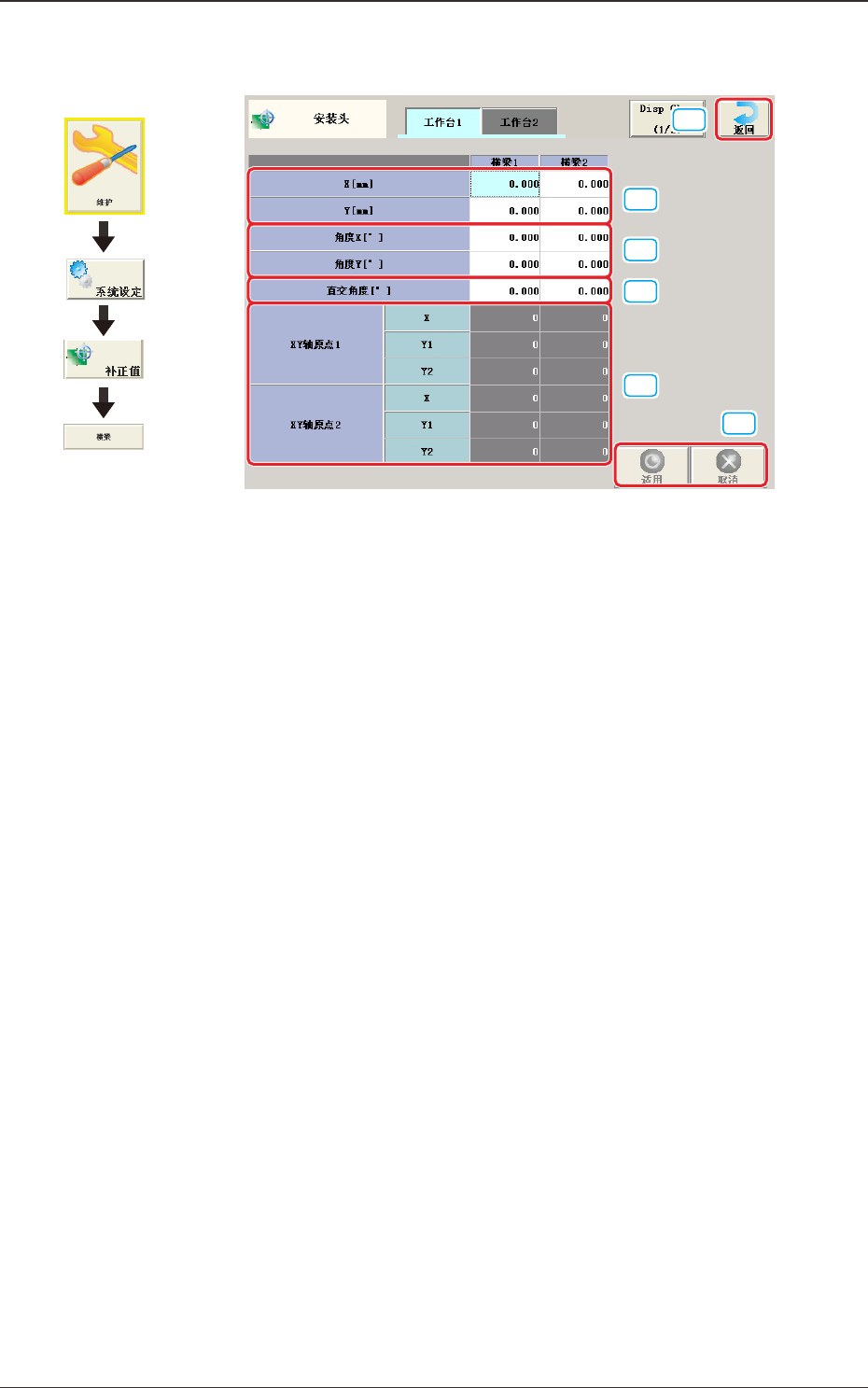

Fig.3B2-23

[1]X( 横 )、Y( 纵 )［mm］

调整从装置基准坐标系原点和安装头原点位置到线路板识别照相机中

心的设计尺寸的位置偏离的数据。

界面展开

1206-001

2.4横梁
