3OM-1732 2-2-1 1 2.1.7 传感器 ( 线性传感器 ) 检出尺寸 [1] Fig.3B2-11 [1] 安装头 1、2 用各安装头的线性传感器设定灰尘污垢检出扫描数。界面展开 1209-002 2.1装置补正 ( 补正值 )

3OM-1732

2-2-10

2.1.6 教示板

[1]

Fig.3B2-10

[1]安装头 1、2

X( 横 )、Y( 纵 )、L( 高 )[mm]

调整治具放置处的设计位置的偏离。

界面展开

1209-002

2.1装置补正 ( 补正值 )

3OM-1732

2-2-11

2.1.7 传感器 ( 线性传感器 ) 检出尺寸

[1]

Fig.3B2-11

[1]安装头 1、2

用各安装头的线性传感器设定灰尘污垢检出扫描数。

界面展开

1209-002

2.1装置补正 ( 补正值 )

3OM-1732

2-2-12

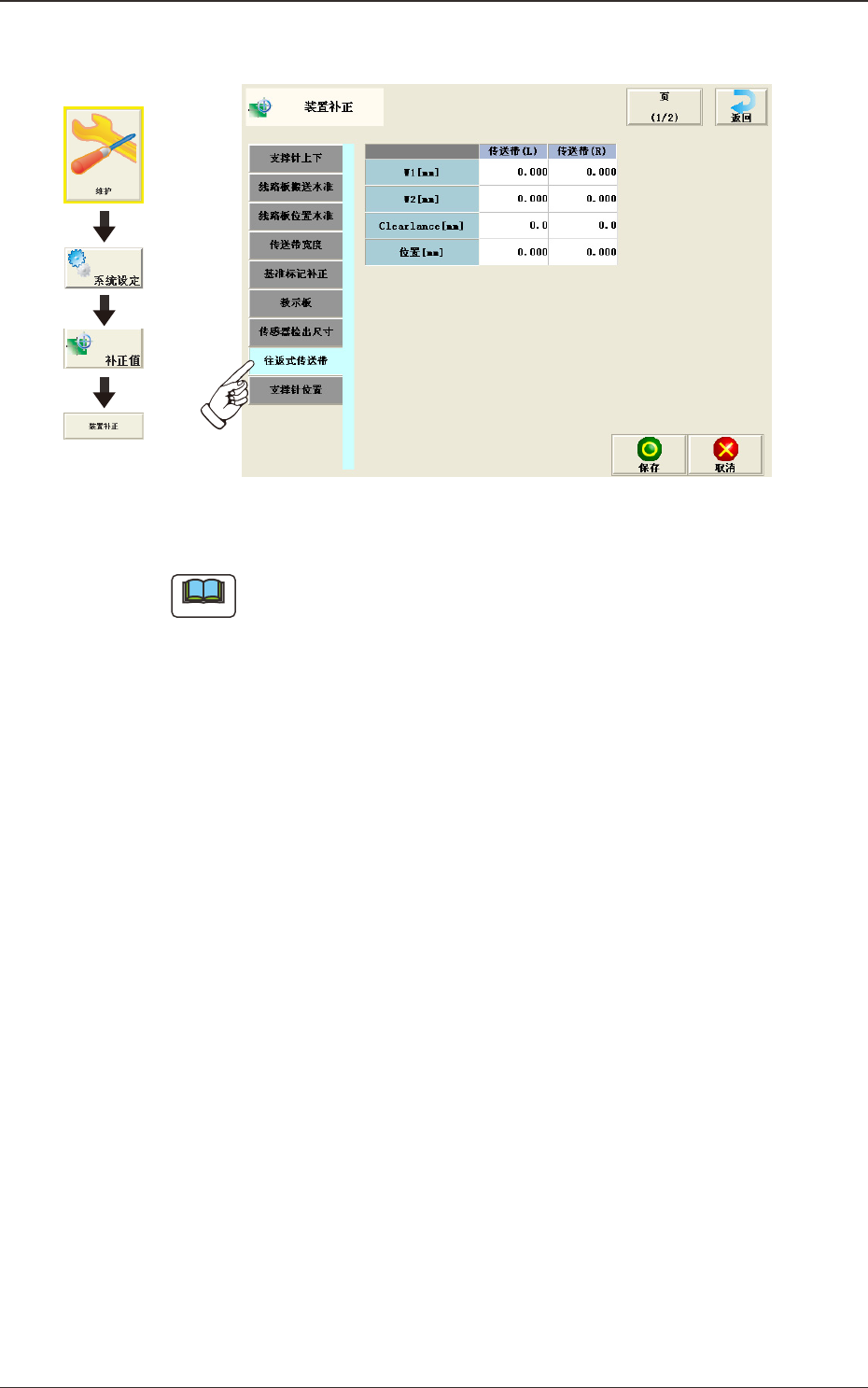

2.1.8 往返式传送带

Fig.3B2-12

Note

本设定在选项中使用。

界面展开

1206-001

2.1装置补正 ( 补正值 )
