3OM-1732 1-6-2 6.1 输入输出 诊断各部分的输入输出状态。 [1] [2] [3] Fig.3A6-2 [1] 模块选择按钮 在装置的图像中显示的各模块被设为按钮。按下按钮，选择诊断 I/O 状态的模块。 [2] 单元选择按钮 配置有用模块选择按钮选择的模块各单元按钮。 选择诊断 I/O 状态的单元。 [3] [ 显示切换 ] 按钮 按下按钮，显示对应的各界面。 各界面的说明如下 : Table3A6-…
3OM-1732
1-6-1
6. 装置诊断
进行各部分的输入输出和状态显示。
[1]
Fig.3A6-1
[1]
“
装置诊断
”
子菜单
配置有以下按钮，可以显示执行装置诊断各功能的操作界面。
Table
3A6-1
机能选择按钮 内容
输入输出 诊断各部的输入输出状态。
马达 进行各单元的手动动作 ( 手动调节 ) 和当前系统情报的显示等。
识别 显示元件识别及线路板识别的输入信号诊断状况。
通信状态 诊断各部的通信状态。
软件信息 可以显示装置当前的应用程序信息和设定日志等。
界面展开
1209-002
6.装置诊断
3OM-1732
1-6-2

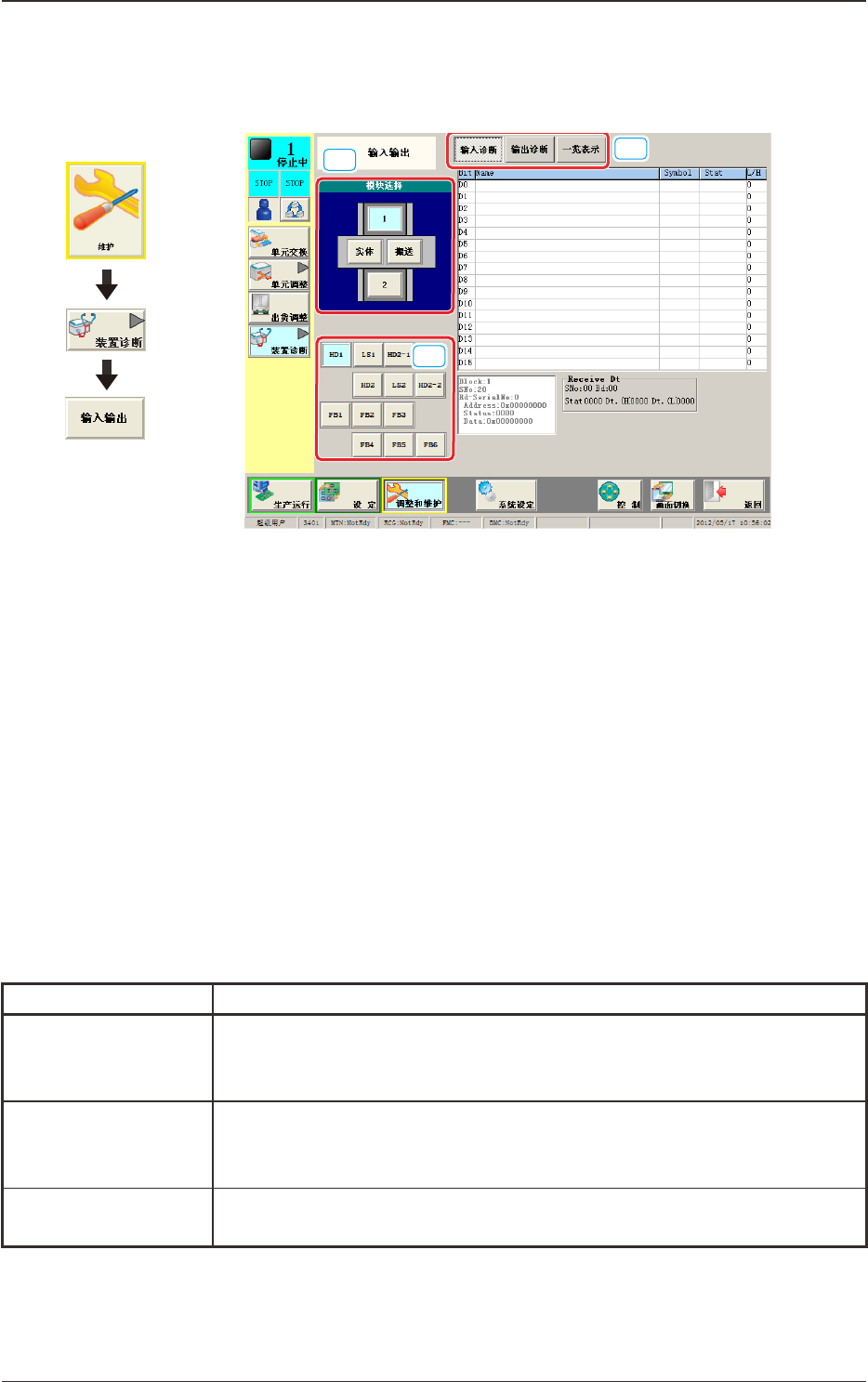

6.1 输入输出
诊断各部分的输入输出状态。
[1]
[2]
[3]
Fig.3A6-2
[1]模块选择按钮
在装置的图像中显示的各模块被设为按钮。按下按钮，选择诊断 I/O
状态的模块。
[2]单元选择按钮
配置有用模块选择按钮选择的模块各单元按钮。
选择诊断 I/O 状态的单元。
[3][ 显示切换 ] 按钮
按下按钮，显示对应的各界面。
各界面的说明如下 :
Table3A6-2
按钮 内 容
输入诊断 显示用左侧的模块选择按钮及单元选择按钮选择的单元各传感器的
输入状态。
输出诊断 显示用左侧的模块选择按钮及单元选择按钮选择的单元各传感器的
输出状态。
一览表示 ( 显示 ) 一览显示各单元的输入输出状态。
界面展开
1206-001
6.1输入输出
3OM-1732
1-6-3

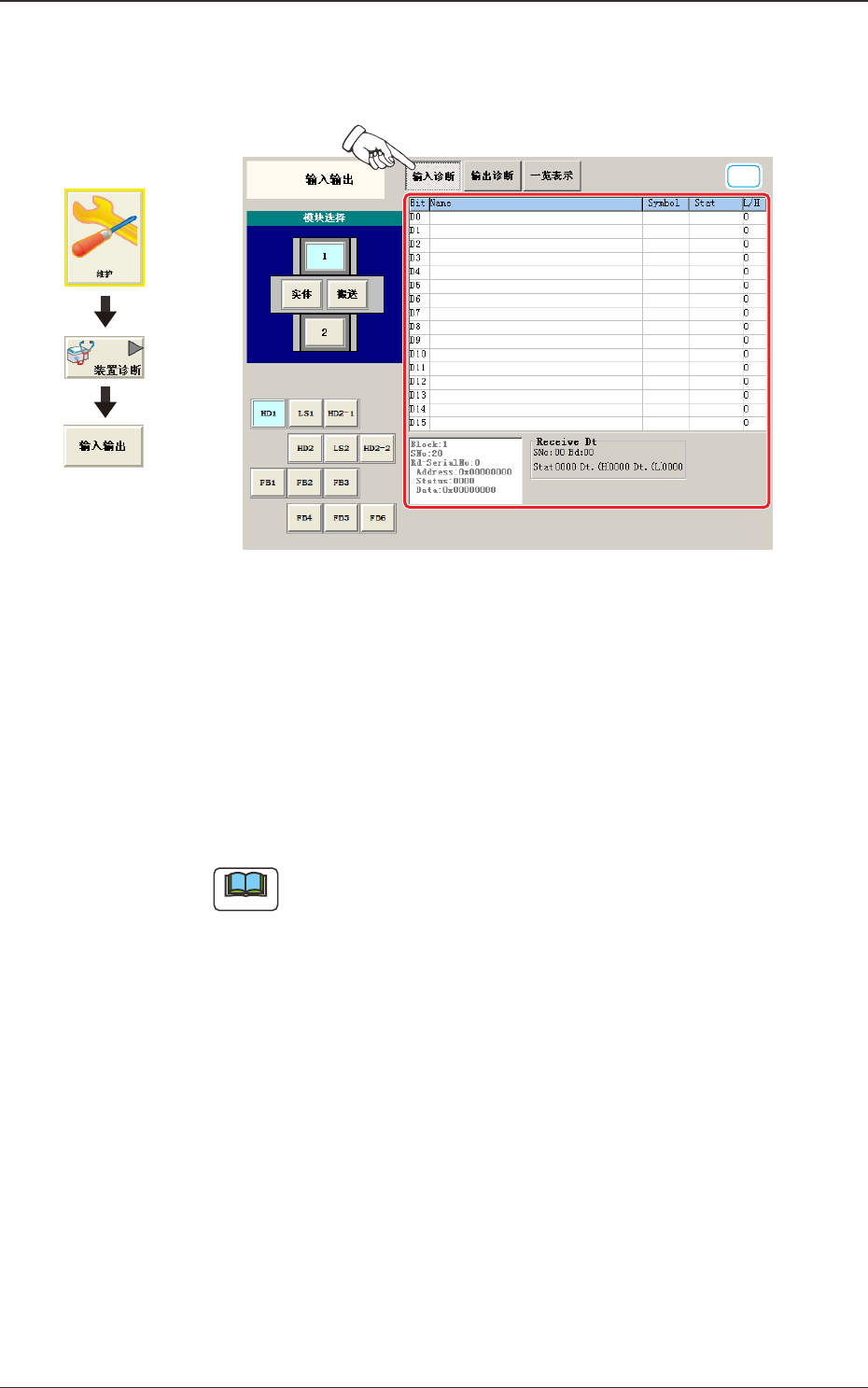

6.1.1 输入诊断
显示各传感器的输入状态。
[1]
Fig.3A6-3
[1]状态显示
显示各部分的状态。
Bit :显示 Bit 编号。
Name :显示 Bit 的名称。
Symbol:显示 Bit 的符号。
Stat :显示 Bit 的状态。
L/H :显示 Bit 的逻辑。
Note
未使用的选项功能不显示。
界面展开
1206-001
6.1输入输出
