3OM-1732 2-2-30 2.5.3 安装头 C/ 安装头 D Fig.3B2-30 界面展开 1206-001 2.5安装头

3OM-1732

2-2-29

2.5.2 安装头 B

[1] [2]

[3]

[4]

Fig.3B2-29

[1]吸嘴 1 ～ 15

显示各吸嘴号。

[2]安装头 1、2

X、Y[mm］

调整吸嘴升降轴动作引起的吸嘴位置偏离。

[3][ 标准 ] 按钮

适用元件为标准元件时，计算贴装目的位置时被变换、加算。

 [ 附带管脚 ( 带引脚 )] 按钮

适用元件为带引脚元件时，计算贴装目的位置时被变换、加算。

 [BGA] 按钮

适用元件为 BGA/CSP 元件时，计算贴装目的位置时被变换、加算。

[4][ 安装头 1Clear] 按钮、[ 安装头 2Clear] 按钮

清除安装头的所有吸嘴数据。

界面展开

1206-001

2.5安装头

3OM-1732

2-2-30

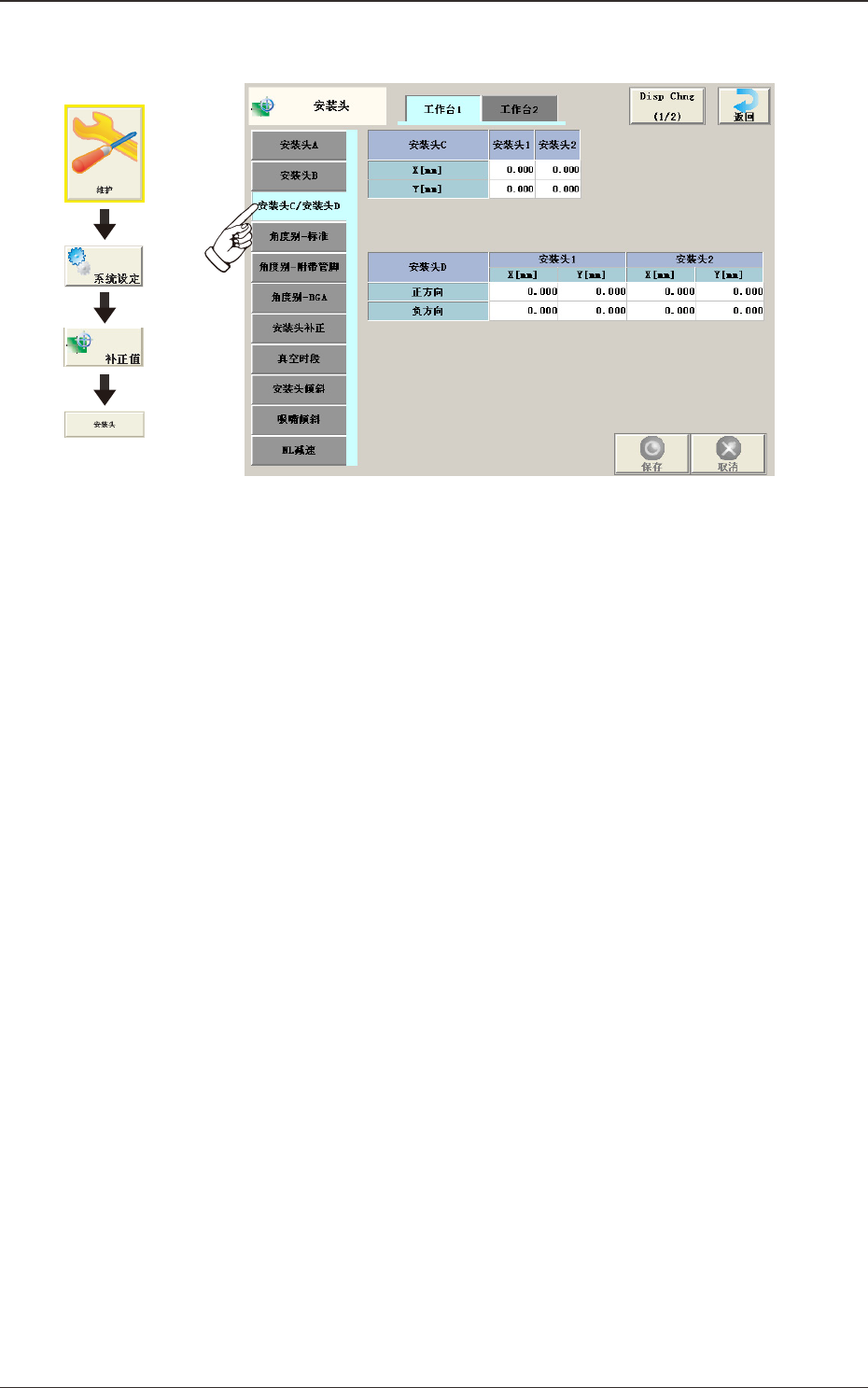

2.5.3 安装头 C/ 安装头 D

Fig.3B2-30

界面展开

1206-001

2.5安装头

3OM-1732

2-2-31

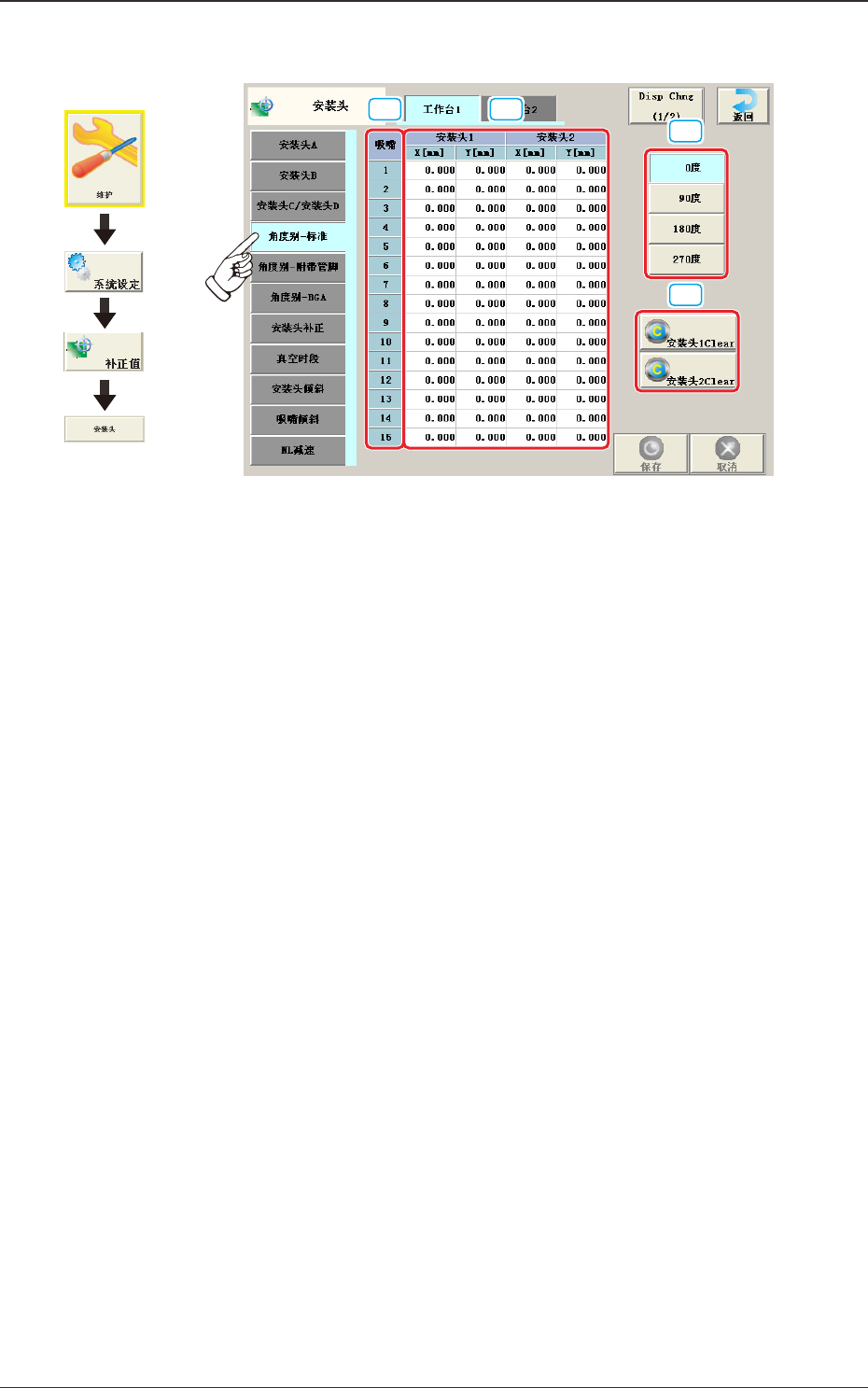

2.5.4 角度別-标准

[1] [2]

[3]

[4]

Fig.3B2-31

[1]吸嘴 1 ～ 15

显示各吸嘴号。

[2]安装头 1、2

X、Y[mm］

适用元件为不同角度元件时，计算贴装目的位置时对应贴装角度被变

换、加算。

[3]安装头方向选择按钮

进行每个选择角度的调整。

[4][ 安装头 1Clear] 按钮、[ 安装头 2Clear] 按钮

清除安装头的所有吸嘴数据。

界面展开

1206-001

2.5安装头
