3OM-1732 2-2-21 [2] X( 横 )、Y( 纵 )［mm］ 是调整对每个送料器 No 的送料器对吸取位置设计尺寸的位置偏离的补 正值数据。 F211 F111 背面送料器 正面送料器 装置前侧 Y(+) X(+) 吸取位置 吸取位置 Fig.3B2-21 [3] L( 高 )［mm］ 吸取基准水准 吸嘴 L(+) Fig.3B2-22 如果补正值输入 “ + ” ， 吸取高度将作用于吸嘴的下降冲程量增加的方向。 12…
3OM-1732
2-2-20
2.3 送料器 A 及送料器 B
[1]
[2] [3]
[4]
[5]

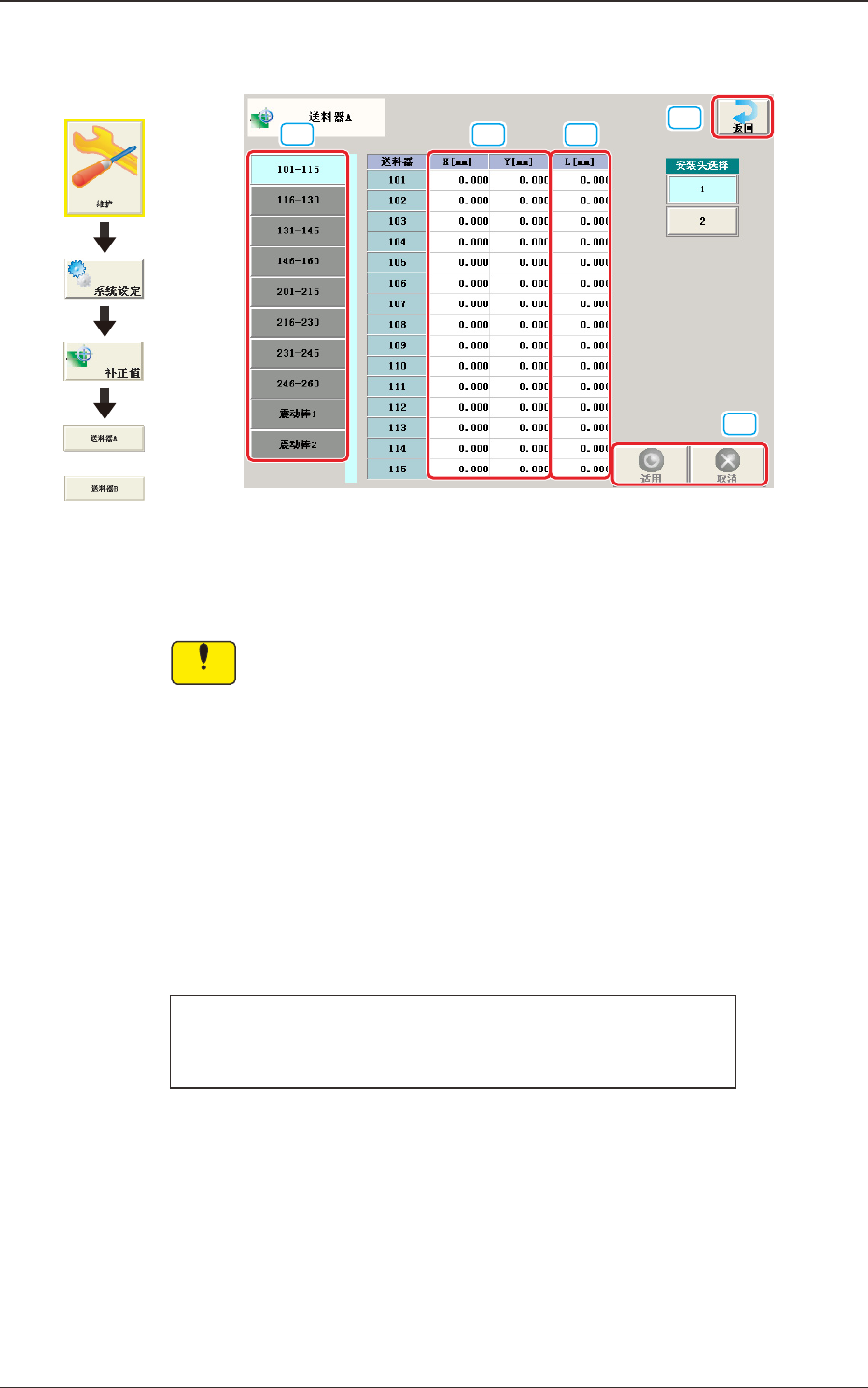

Fig.3B2-20
送料器补正值 A
补正送料器安装台各槽偏离的补正值数据。
Notice
装置出厂时已调整、设定好。
请不要随意变更。
送料器补正值 B
补正送料器偏离的数据。
•
关于 X/Y 数据
自动更新数据，以便在自动运行中进行元件识别处理 ( 吸嘴中心和元件
中心的位置关系把握 )，在元件中心进行吸取。
( 通常不需要数据输入。)
•
关于 L 数据
无法自动更新，但反映输入的数据。
实际补正值为送料器补正值相加的值。
实际补正值 =
送料器补正值 (A)
+
送料器补正值 (B)
[1]送料器切换 Tab
可以通过按各送料器安装台的 Tab 进行切换。
or
界面展开
1206-001
2.3送料器 A 及送料器 B
3OM-1732
2-2-21
[2]X( 横 )、Y( 纵 )［mm］
是调整对每个送料器 No 的送料器对吸取位置设计尺寸的位置偏离的补
正值数据。
F211
F111
背面送料器
正面送料器
装置前侧
Y(+)
X(+)
吸取位置
吸取位置
Fig.3B2-21
[3]L( 高 )［mm］
吸取基准水准
吸嘴
L(+)
Fig.3B2-22
如果补正值输入
“
+
”
，吸取高度将作用于吸嘴的下降冲程量增加的方向。
1206-001
2.3送料器 A 及送料器 B
3OM-1732
2-2-22
[4][ 返回 ] 按钮
返回到
“
补正值数据
”
界面。
[5][ 适用 ] 按钮
适用输入的数据。
[ 取消 ] 按钮
取消输入的数据，恢复保存的数据。
