3OM-1732 2-2-61 2.9.4 倍率补正值 [1] Fig.3B2-62 ［1］ 照相机 1、照相机 2 1206-001 2.9元件认识 ( 识别 ) 界面展开
3OM-1732
2-2-60

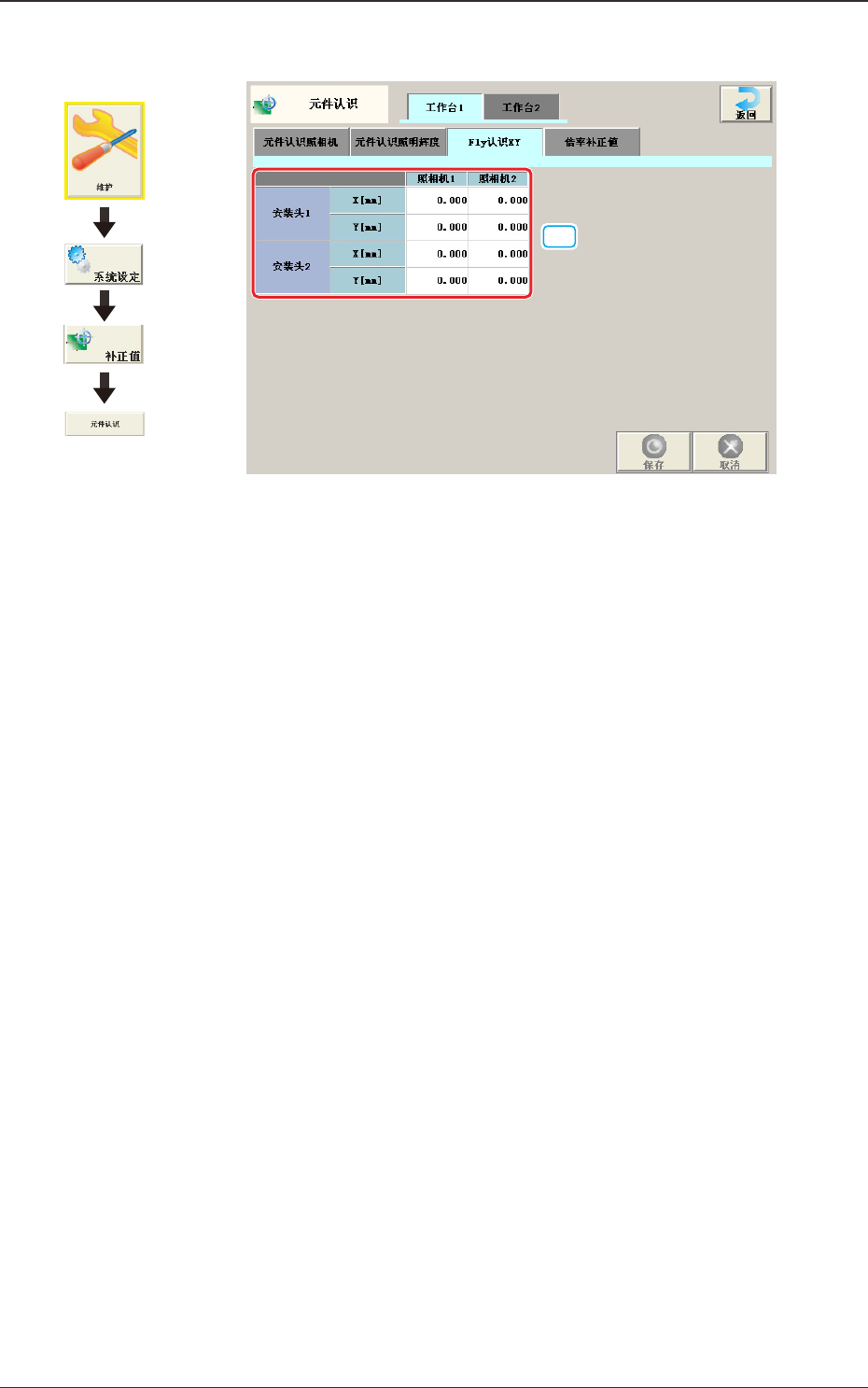

2.9.3 Fly 认识 ( 识别 )XY
[1]
Fig.3B2-61
［1］安装头 1、安装头 2
X[mm]、Y[mm]
照相机 1、照相机 2
在元件识别照相机上求出停止摄像时与快速识别摄像时的偏离量 ( 主
要伺服放大器和闪控的延迟时间与因图像模糊的影响 )，调整摄像定时
的偏离。
为了不让元件受延迟的影响而从视野消失的数据。
1206-001
2.9元件认识 ( 识别 )
界面展开
3OM-1732
2-2-61

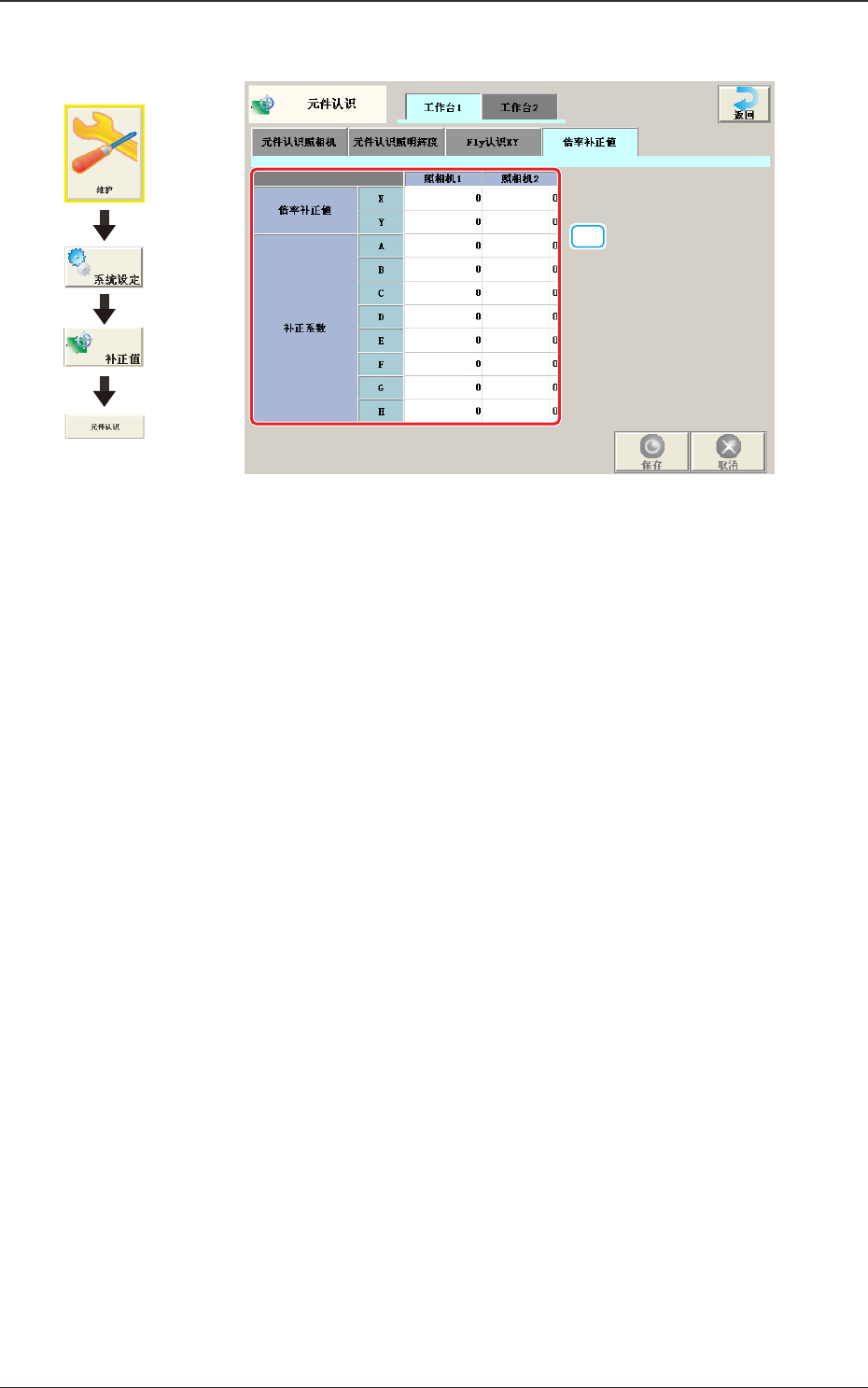

2.9.4 倍率补正值
[1]
Fig.3B2-62
［1］照相机 1、照相机 2
1206-001
2.9元件认识 ( 识别 )
界面展开
3OM-1732
2-2-62

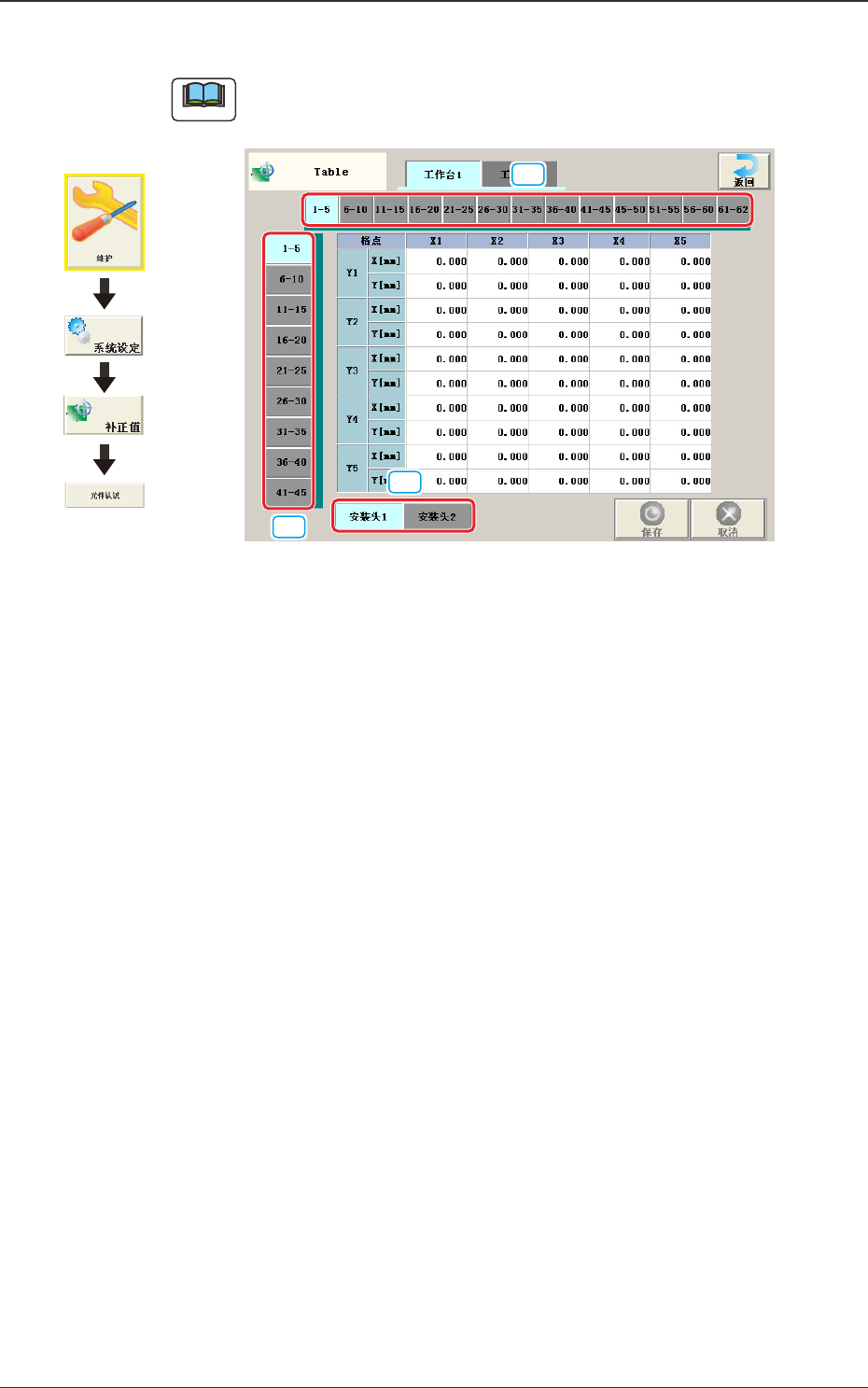

2.9.5 Table( 表格 )
Note
[ 安装头 2] 也显示相同界面。
[3]
[1]
[2]
Fig.3B2-63
安装头 1 从线路板定位基准移动到各栅格点 (X 方向 :X1 到 X40、Y 方向 :Y1
到 Y40) 移动了指定距离时，将指定距离的偏离量输入到 (X、Y) 里。
[1]安装头选择 Tab
选择进行输入的安装头。
[2]X 方向选择 Tab
显示选中 Tab 的 X 方向栅格点。
[3]Y 方向选择 Tab
显示选中 Tab 的 Y 方向栅格点。
界面展开
1206-001
2.9元件认识 ( 识别 )
