3OM-1732-003Y_F8_维护菜单.pdf - 第154页
3OM-1732 1-7-3 7.1 列 表 在 “ 维护预告 ” 界面，按下 [ 列表 ]Tab，便显示以下选项卡。 Fig.3A7-2 “ 列表 ” 界面 用百分比 (%) 显示给油点检、保全点检、指定点检各项目的当前状况。 用百分比 (%) 显示的图表颜色根据状态而有所不同。 各颜色的区分方法如下 : 淡绿色 :0 ～ 69% 淡黄色 : 70 ～ 99% 粉红色 :100% 1209-001 7.1 …
3OM-1732
1-7-21209-001
7. 维护预告
[1] Tab
“
维护预告
”
界面分为以下 4 个选项卡，按下 Tab，便显示各界面。
Table 3A7-1
Tab 内 容
列表 用百分比 (%) 显示给油点检、保全点检、指定点检各项目的当前状况。
给油点检 显示给油点检的维护周期 (1 星期、1 个月、3 个月、6 个月、365 日 )
的实施日。
保全点检 作为维护项目，对吸嘴、过滤器 1( 安装头过滤器 )、过滤器 2( 气源
过滤器 ) 进行预告。
作为点检频率的预告条件，显示生产日数、吸取元件数。
达到该预告条件的任何一项时通知预告。
指定点检 进行维护预告的维护点检项目最多可以追加设定到 3 项目 ( 维护 1、
维护 2、维护 3)。
作为点检频率的预告条件，显示生产日数、吸取元件数。
达到该预告条件的任何一项时通知预告。
[2]
界面显示部
显示对应上述 Tab 的界面。
作为初始界面显示
“
列表
”
界面。
3OM-1732
1-7-3
7.1 列 表
在
“
维护预告
”
界面，按下 [ 列表 ]Tab，便显示以下选项卡。

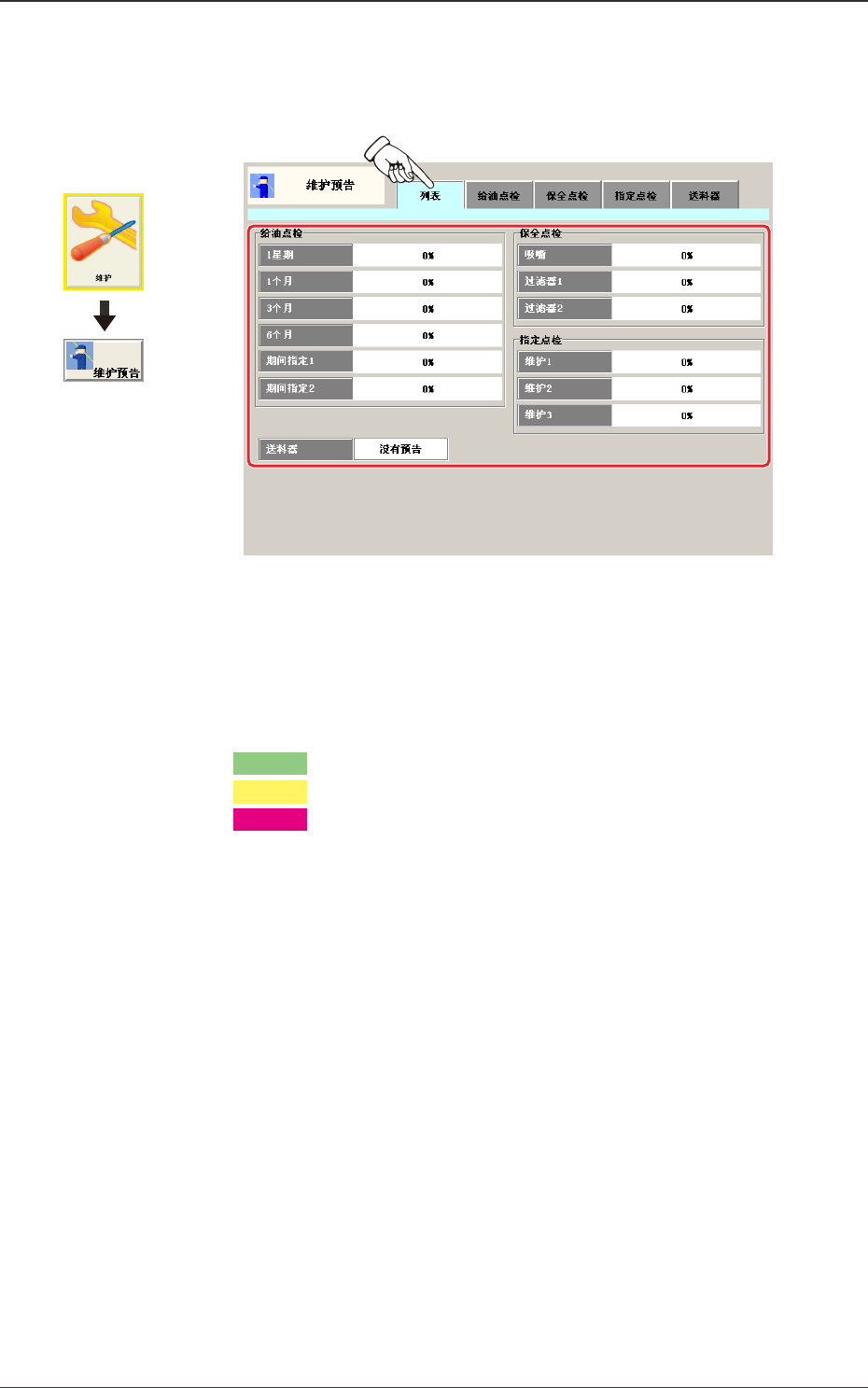

Fig.3A7-2
“
列表
”
界面
用百分比 (%) 显示给油点检、保全点检、指定点检各项目的当前状况。
用百分比 (%) 显示的图表颜色根据状态而有所不同。
各颜色的区分方法如下 :
淡绿色 :0 ～ 69%
淡黄色:70 ～ 99%
粉红色:100%
1209-001
7.1 列 表
界面展开
3OM-1732
1-7-41209-001
7.2 给油点检
7.2 给油点检
在
“
维护预告
”
界面，按下 [ 给油点检 ]Tab，便显示以下选项卡。
[1] [2] [3] [4]

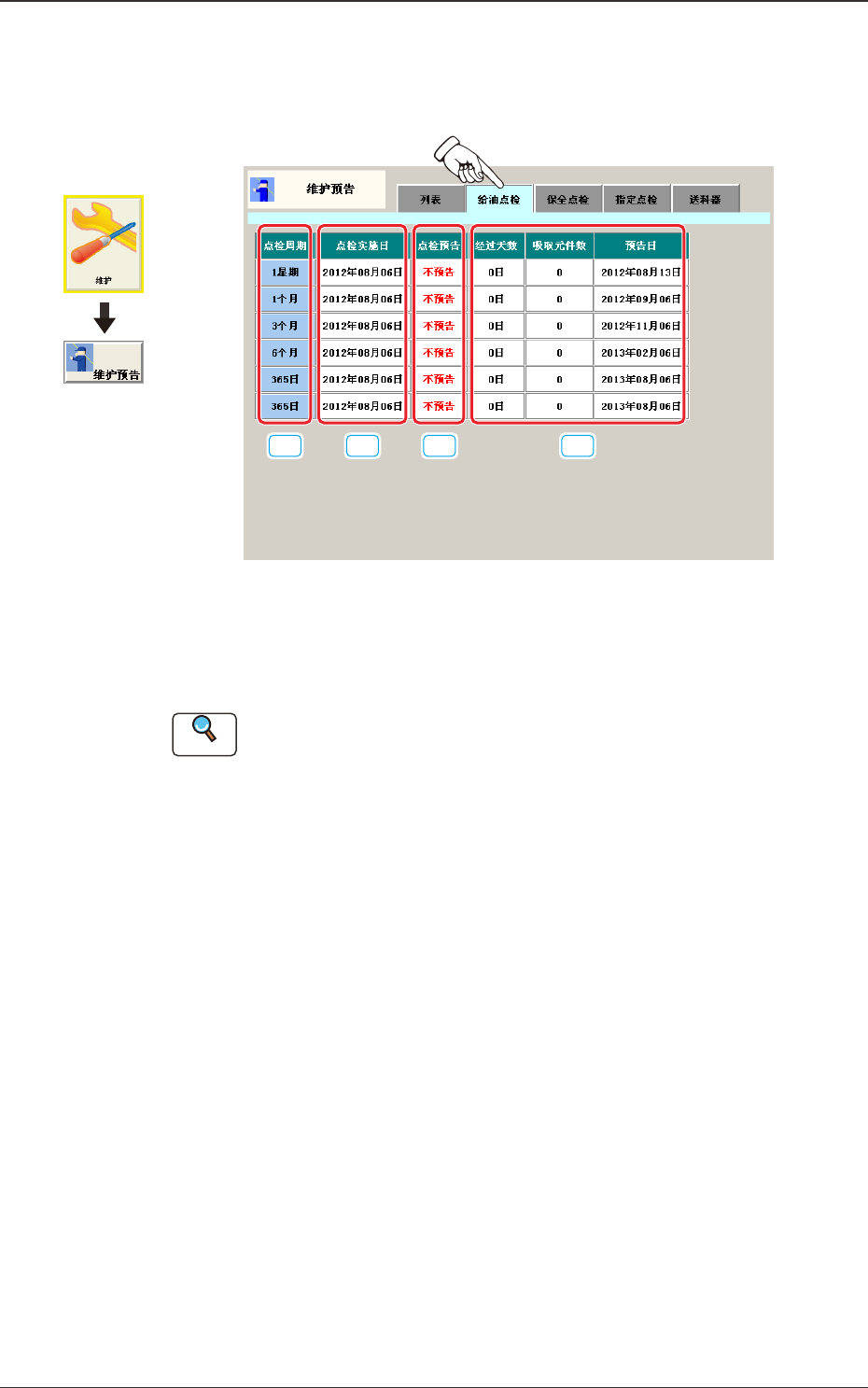

Fig.3A7-3
“
给油点检
”
界面
显示给油点检的维护周期 (1 星期、1 个月、3 个月、6 个月、365 日 ) 的实
施日及预告通知。
Reference
关于给油点检的内容，请参照
“
第四卷第一章1.3定期维护保养
”
章节。
[1] 点检周期
作为标准的点检周期，设定有
“
1 星期
”
、
“
1 个月
”
、
“
3 个月
”
、
“
6 个月
”
、
“
365 日
”
。
[2] 点检实施日
显示用 NT-100 系统软件设定的点检实施日。
[3]
点检预告
对 NT-100 系统软件设定的各点检周期，显示
“
预告
”
或
“
不预告
”
实
施日。
[4] 经过天数、吸取元件数、预告日
用 NT-100 系统软件进行设定时，相应的显示更新为经过天数→
“
0
”
、
吸取元件数→
“
0
”
、预告日→
“
( 点检实施日＋点检周期 ) 的日期
”
。
经过天数达到点检周期时，背景颜色变为粉红色。
界面展开
