3OM-1732
1-5-22
•
元件识别照相机补正值教示的步骤
Procedure
(1)实行教示前，设置在治具放置场所使得 QFP 玻璃治具的蒸镀面朝下。
(2)按下 [ 吸嘴安装位置移动 ] 按钮。
( 将安装头移动到便于安装教示中使用吸嘴的位置。)
(3)按下 [ 教示实行 ] 按钮。
( 实行元件识别照相机补正值 (X 横、Y 纵、角度 Z) 的教示。)
•
根据位置指定而选择的横梁移动到治具放置场所，在线路板识别照
相机下进行识别。
之后，吸取位于治具放置场所工作台上的治具，移动到元件识别照
相机上将吸嘴下降到聚焦面进行确认，算出照相机补正值。
•
实行教示时，被检测启动条件。
•
在教示的实行途中发生识别异常时或按操作台的 [STOP] 按钮，装置
便进入暂停中状态。可以重新启动。
•
在暂停中状态下，不能选择其他菜单。
结束补正值教示后，治具自动被回收到所定的治具放置场所，指定
安装头返回到原点。
教示结果显示在
“
元件识别照相机补正值
”
显示部的
“
X 横 (mm)
”
、
“
Y
纵 (mm)
”
及
“
角度 Z(
°
)
”
中。
(4)按下 [ 保存 ] 按钮。
( 保存教示结果。)
1206-001
5.9 元件识别照相机位置
3OM-1732
1-5-23
5.10 安装头旋转角度轴
将安装头使用于照相机移动时的补正中。
[1]
[2]
[3]

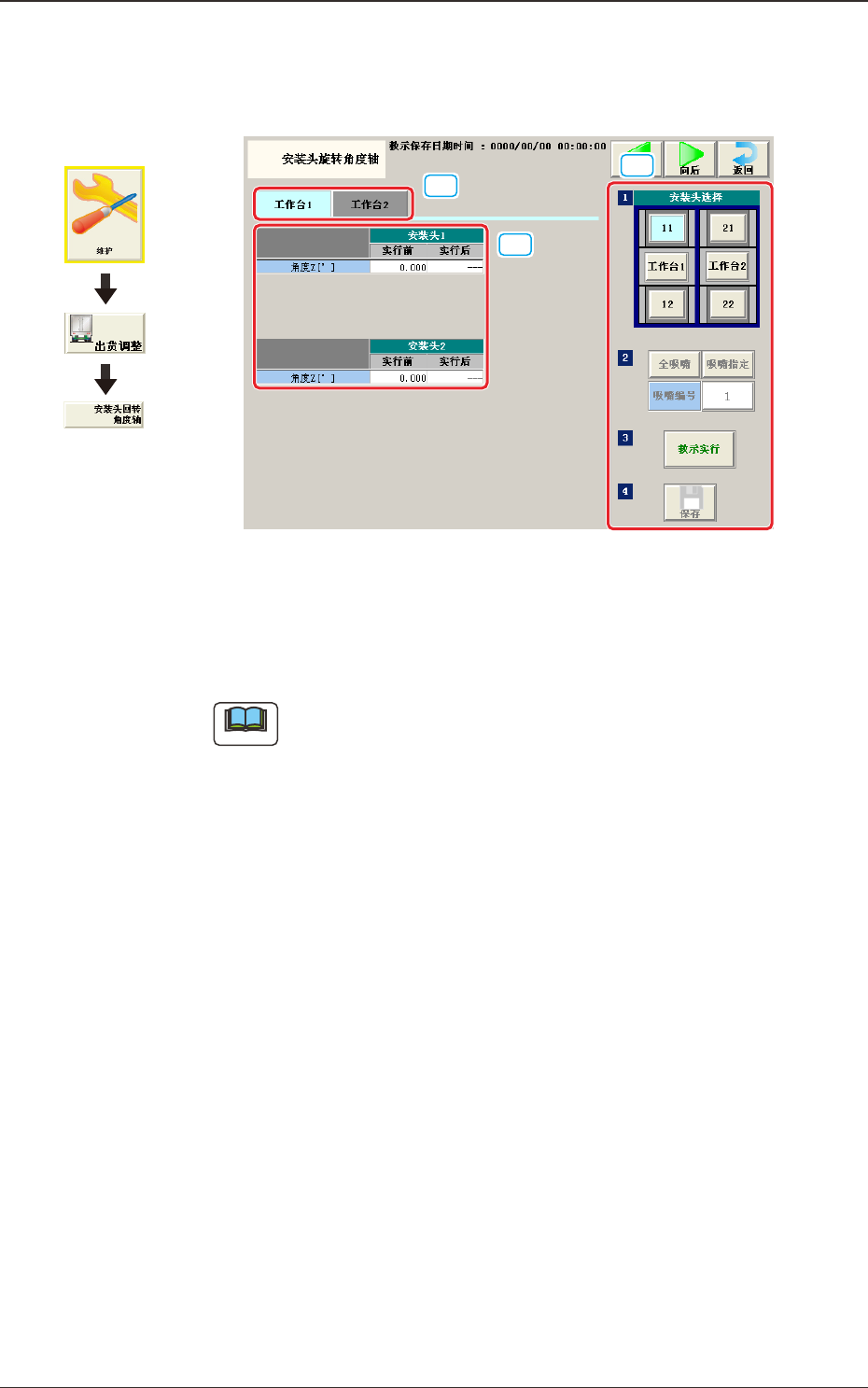

Fig.3A5-17
[1] 工作台选择 Tab
进行工作台 1、2 的选择。
Note
教示数据显示部自动切换到安装头选择中指定的安装头对应的工作
台。
[2] 教示数据显示部
显示指定安装头的各补正值数据。
[3] 教示步骤显示部
配置有教示中使用的按钮。
安装头选择
用图像显示表示安装头的按钮。
选择进行教示的安装头。
[全吸嘴 ] 按钮
进行全吸嘴的教示。
[吸嘴指定 ] 按钮
指定进行教示的吸嘴。
按下 [ 吸嘴指定 ] 按钮，显示输入界面。
[教示实行 ] 按钮
实行教示。
界面展开
1209-002
5.10 安装头旋转角度轴
3OM-1732
1-5-24
[ 保存 ] 按钮
保存教示结果。
•
教示用吸嘴
安装头旋转角度补正值的教示使用 2 个治具吸嘴 ( 标准附属元件 ) 和 1 个
通常的吸嘴 HV19C。实行教示之前，请在
“
维护
”
→
“
单元调整
”
→
“
吸
嘴交换
”
界面中交换吸嘴。
此时，请将吸嘴贴装在吸嘴配置编号 1。
•
教示的步骤
Procedure
(1) 选择实行安装头旋转角度补正值教示的安装头或全体。
Note
选择多功能安装头时，选择进行教示的吸嘴，按下 [ 教示实行 ] 按钮。
(2) 按下 [ 教示实行 ] 按钮。
(指定的横梁移动到所定位置，实行安装头旋转角度轴补正值的教示。)
• 实行教示时，检测到启动条件。
• 在暂停中状态下，不能选择其他菜单。
结束教示后，指定安装头自动返回到原点位置。
教示结果显示在
“
横梁 XY 补正值确认
”
显示部中。
(3) 按下 [ 保存 ] 按钮。
( 保存教示结果。)
1209-002
5.10安装头旋转角度轴
