3OM-1732
2-2-32

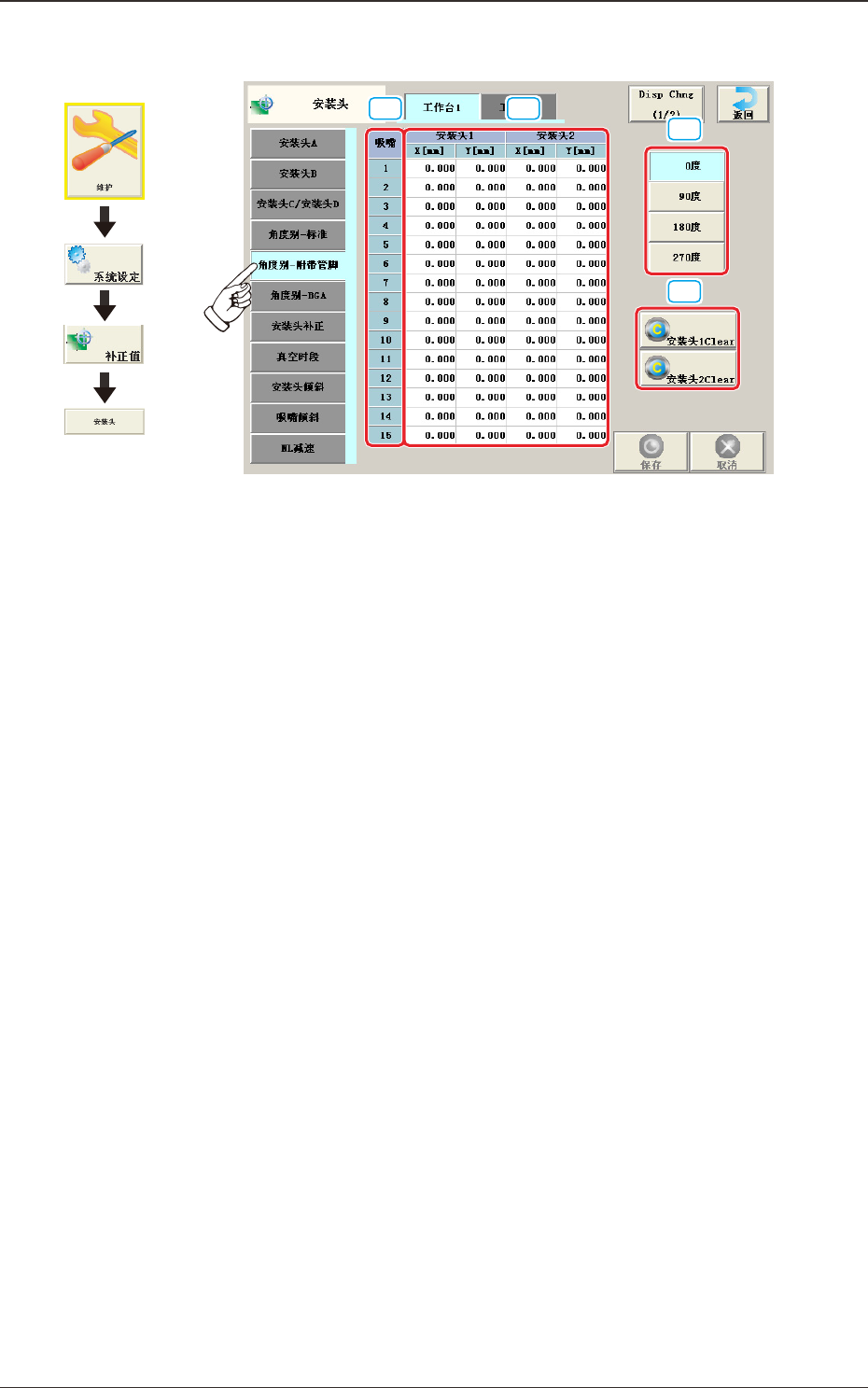

2.5.5 角度别-附带管脚 ( 带引脚 )
[1] [2]
[3]
[4]
Fig.3B2-32
[1]吸嘴 1 ～ 15
显示各吸嘴号。
[2]安装头 1、2
X、Y[mm］
适用元件为带引脚元件时，计算贴装目的位置时对应贴装角度被变换、
加算。
[3]安装头方向选择按钮
进行每个选择角度的调整。
[4][ 安装头 1Clear] 按钮、[ 安装头 2Clear] 按钮
清除安装头的所有吸嘴数据。
界面展开
1206-001
2.5安装头
3OM-1732
2-2-33

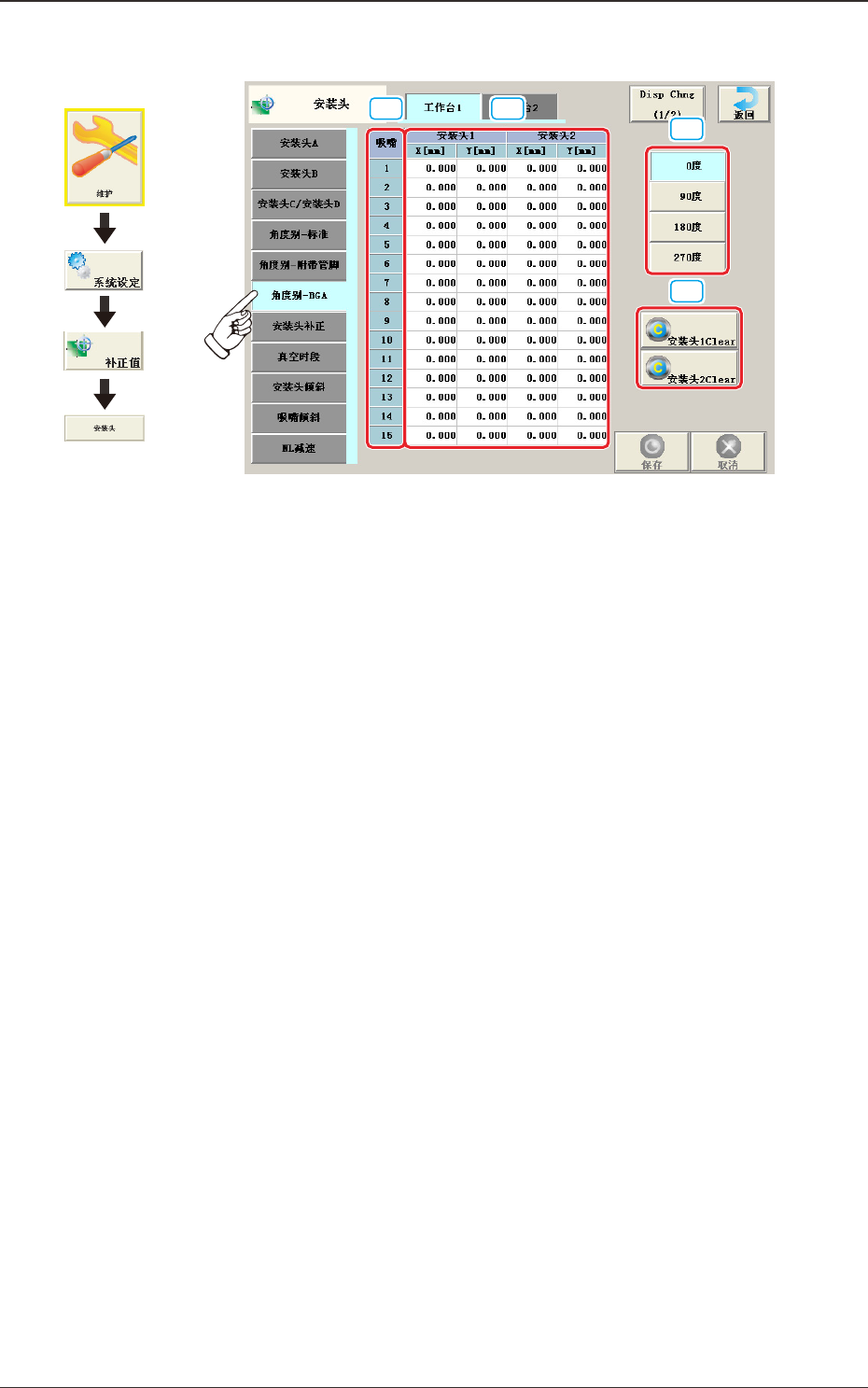

2.5.6 角度别-BGA
[1] [2]
[3]
[4]
Fig.3B2-33
[1]吸嘴 1 ～ 15
显示各吸嘴号。
[2]安装头 1、2
X、Y[mm］
适用元件为 BGA/CSP 元件时，计算贴装目的位置时对应贴装角度被变
换、加算。
[3]安装头方向选择按钮
进行每个选择角度的调整。
[4][ 安装头 1Clear] 按钮、[ 安装头 2Clear] 按钮
清除安装头的所有吸嘴数据。
界面展开
1206-001
2.5安装头
3OM-1732
2-2-34
2.5.7 安装头补正值
[1]
[2]
[3]
[4]
[5]
[6]
[7]
Fig.3B2-34
[1]安装头上下
将主吸嘴贴装到安装头后，调整安装头上下轴、吸嘴上下轴两轴的复
合动作下降所定量 ( 各轴的动作量另外研讨 ) 时的线路板上面和吸嘴
下面的对距离设计值的偏离的数据。
测定值大于设计值时，补正值的符号成为
“
+
”
。
[2]滑道水准 ( 出货时用 )
出货时，事先测定好滑道水准，交换安装头时，为了算出出货时和交
换时之差，使用支撑用补正值数据实施滑道水准高度教示。
界面展开
