3OM-1732 2-2-14 2.1.10 基准标记-吸取 [1] [2] Fig.3B2-14 [1] XY 减速率 [ 吸取位置 ] 0[%] ～ 45[%] 显示 XY 减速率。 [2] 安装头 1、2 X[mm]、Y[mm] 对从基准标记移动到吸取位置时 XY 减速率的安装头 X、Y 偏离进行补 正。 界面展开 1209-002 2.1装置补正 ( 补正值 )
3OM-1732
2-2-13

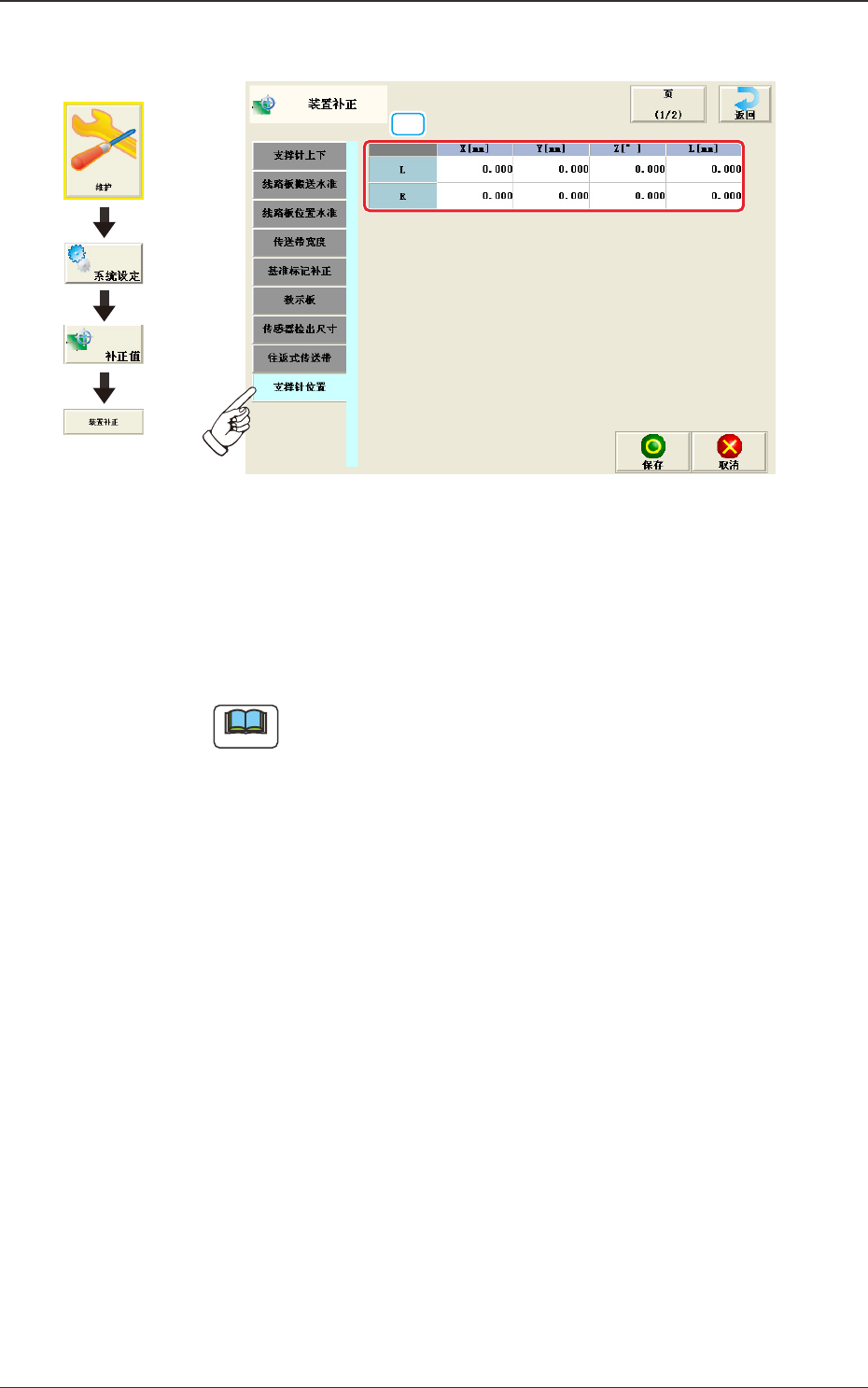

2.1.9 支撑针 ( 支撑销 ) 位置
[1]
Fig.3B2-13
[1]L、R
X［mm］、Y［mm］、Z［
°
］、L［mm］
变换支撑销时补正的补正值数据。
本补正值在支撑销教示中自动算出。
Note
实施本教示时，需要专用的教示销。
界面展开
1206-001
2.1装置补正 ( 补正值 )
3OM-1732
2-2-14
2.1.10基准标记-吸取
[1] [2]
Fig.3B2-14
[1]XY 减速率 [ 吸取位置 ]
0[%] ～ 45[%]
显示 XY 减速率。
[2]安装头 1、2
X[mm]、Y[mm]
对从基准标记移动到吸取位置时 XY 减速率的安装头 X、Y 偏离进行补
正。
界面展开
1209-002
2.1装置补正 ( 补正值 )
3OM-1732
2-2-15

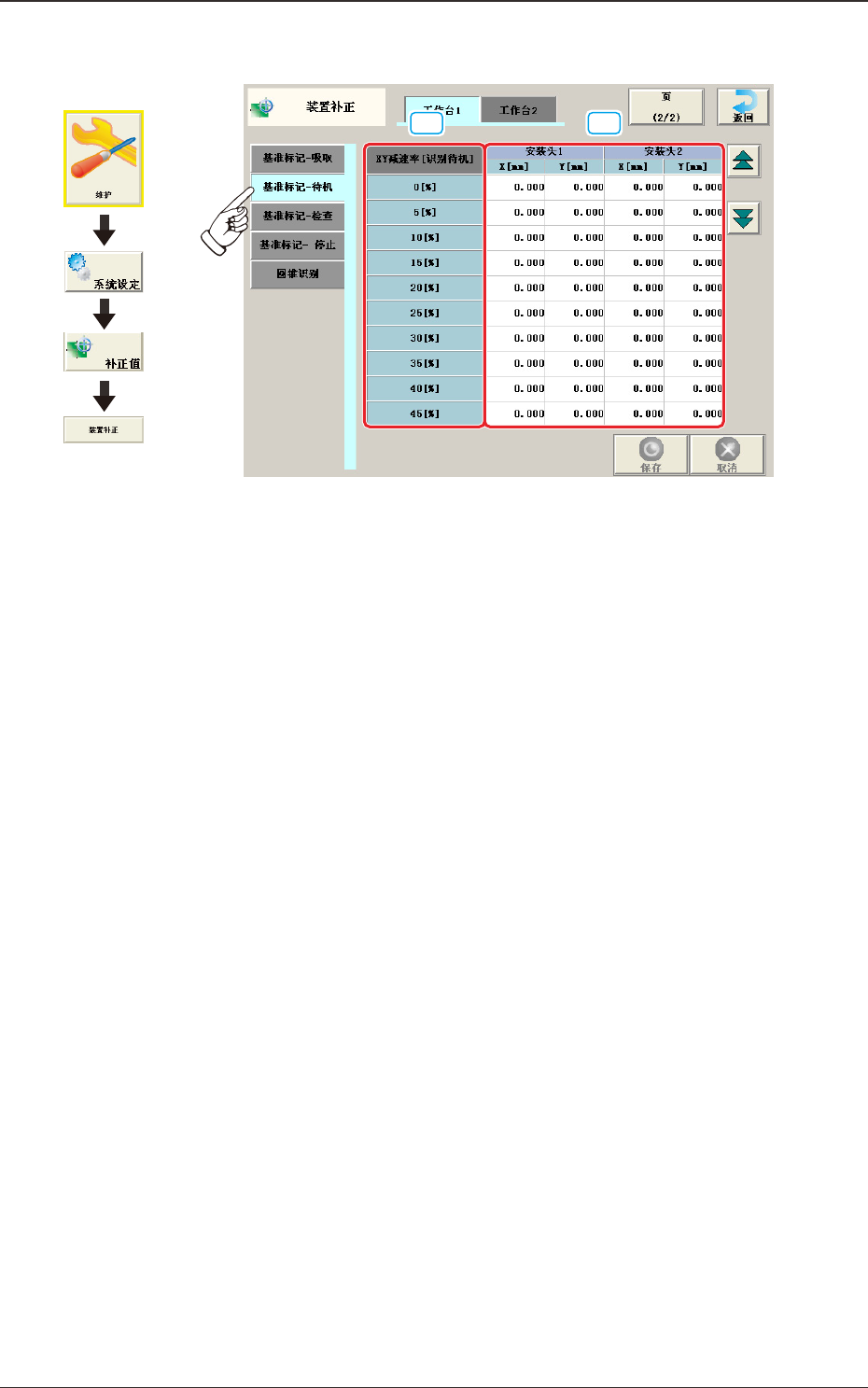

2.1.11基准标记-待机
[1] [2]
Fig.3B2-15
[1]XY 减速率 [ 识别待机 ]
0[%] ～ 45[%]
显示 XY 减速率。
[2]安装头 1、2
X[mm]、Y[mm]
对从基准标记移动到待机位置时 XY 减速率的安装头 X、Y 偏离进行补
正。
界面展开
1209-002
2.1装置补正 ( 补正值 )
