3OM-1732 2-2-6 2.1.3 线路板位置 ( 定位 ) 水准 [1] Fig.3B2-5 [1] BL[mm] BR[mm] 为吸取对支撑销上下的线路板定位偏离的数据。 界面展开 1206-001 2.1装置补正 ( 补正值 )
3OM-1732
2-2-5

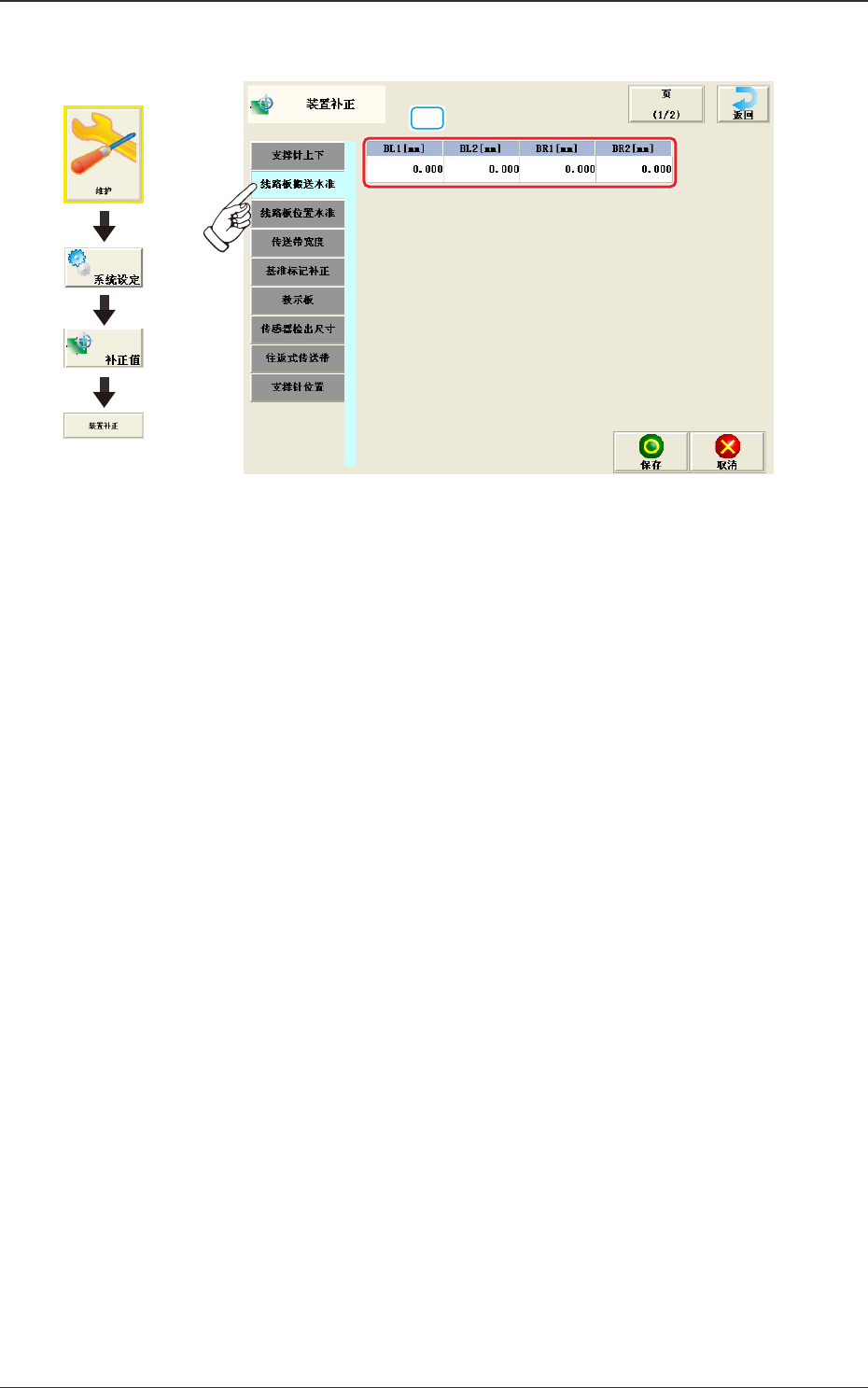

2.1.2 线路板搬送水准
[1]
Fig.3B2-4
[1]BL1[mm]
BL2[mm]
BR1[mm]
BR2[mm]
为吸取对支撑销上下的线路板搬送位置定位偏离的数据。
界面展开
1206-001
2.1装置补正 ( 补正值 )
3OM-1732
2-2-6
2.1.3 线路板位置 ( 定位 ) 水准
[1]
Fig.3B2-5
[1]BL[mm]
BR[mm]
为吸取对支撑销上下的线路板定位偏离的数据。
界面展开
1206-001
2.1装置补正 ( 补正值 )
3OM-1732
2-2-7

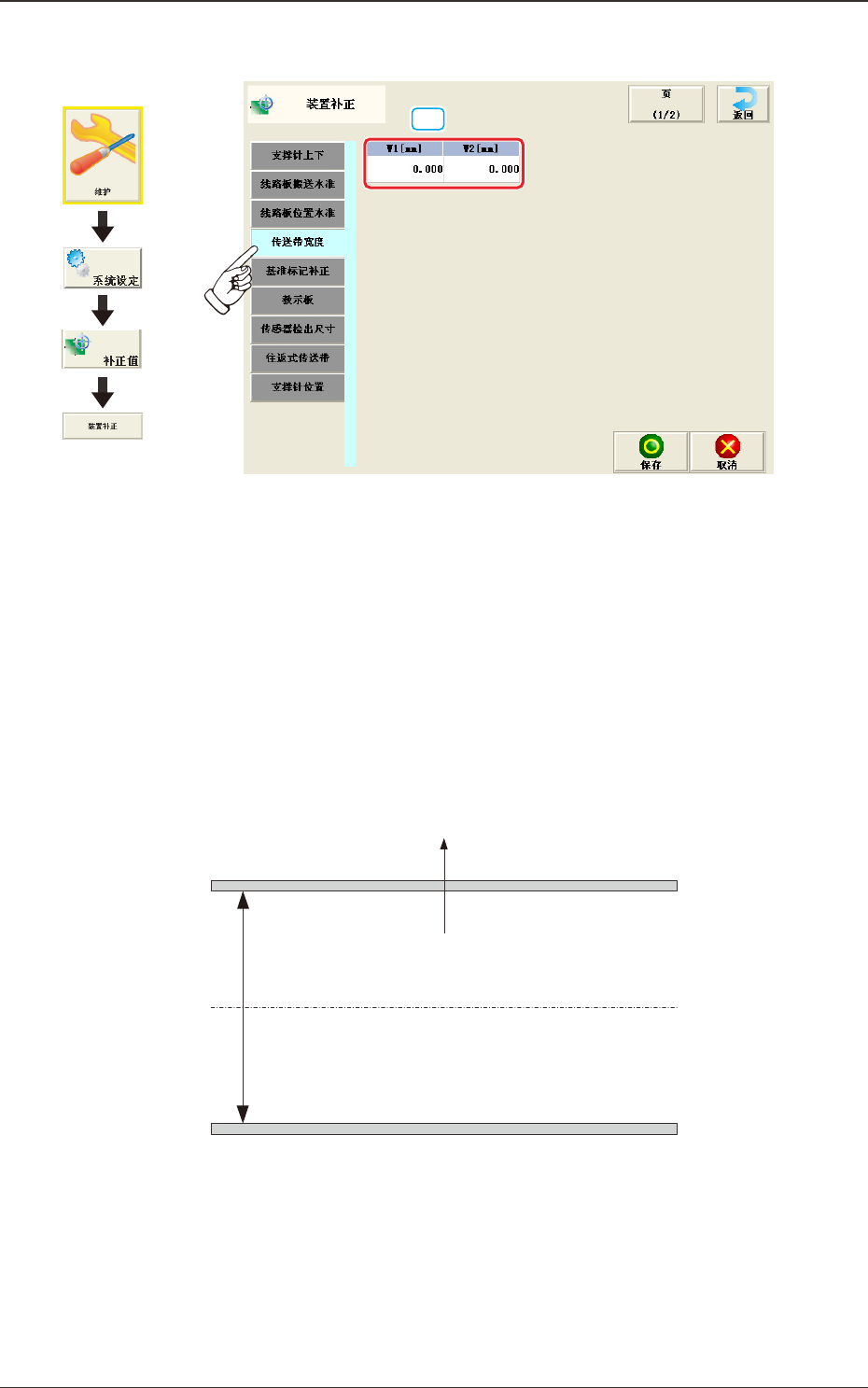

2.1.4 传送带宽度
[1]
Fig.3B2-6
[1]W1[mm]
W2[mm]
传送带宽度的绝对值对准用补正值数据。
输入在定位中心设置传送带宽度为数据指定宽度时的装置定位中心到
各滑道的实测值和数据指定宽度 /2 之差。
W1 补正值 : 实测值比数据指定宽度 /2 窄时，正输入。
W2 补正值 : 实测值比数据指定宽度 /2 窄时，负输入。
A
NL-W1
NR-W1
NB-W1
NL-W2
NR-W2
NB-W2
(+)
(-)
装置前侧
可动滑道
固定滑道
Fig.3B2-7
界面展开
1206-001
2.1装置补正 ( 补正值 )
