3OM-1732 2-2-37 2.5.8 真空时段 [1] [2] [3] [4] Fig.3B2-37 [1] OFF[ 秒 ] 在贴装元件时的 NL 轴下降过程中，调整真空 OFF 的时序。真空时段 OFF 的设定值为零时，到达 NL 轴下至点前 10ms 真空 OFF。 真空时段 OFF 数据以到达 NL 轴下至点前 10ms 为基准，输入正值为真 空 OFF 延迟方向，输入负值为提前方向。 界面展开 1206-001 2.…
3OM-1732
2-2-36

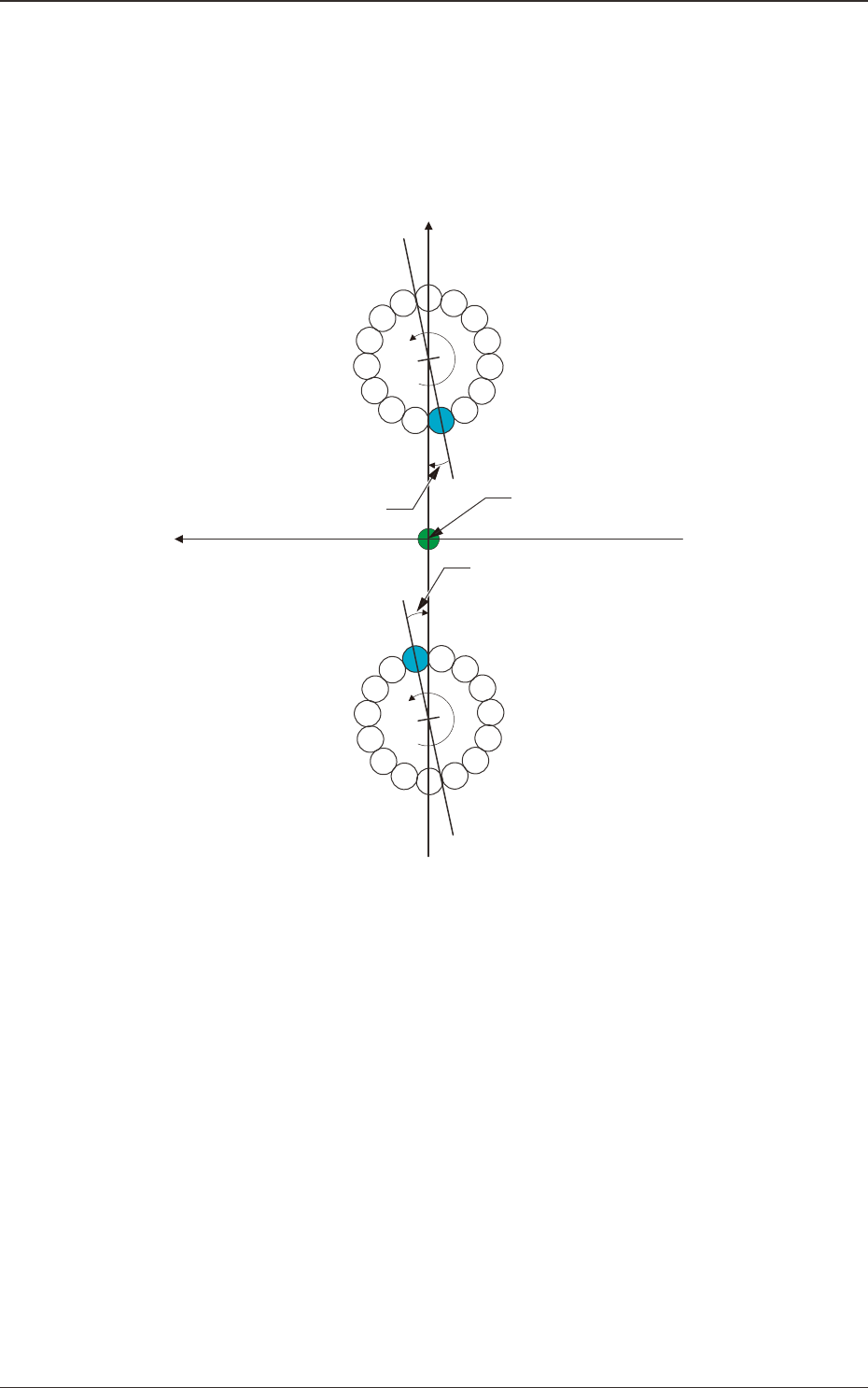

[4]安装头回转 ( 旋转 ) 角度轴
以装置坐标为基准，调整安装头旋转轴 Z 相位置的吸嘴 1 和吸嘴 8、9
连接线的角度偏离。
以装置基准 XY 坐标系为基准，安装头旋转轴 Z 相位置的吸嘴 1 和吸嘴
8、9 的连接线往顺时针方向倾斜时，补正值数据的符号为
“
+
”
。
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
Xm(+)
Ym(+)
Xm-Ym : 装置基准坐标系
DD马达Z相停止位置
DD马达Z相停止位置
DD (+)
DD (+)
安装头旋转角度补正值
安装头旋转角度补正值
Pm.装置基准坐标原点
Fig.3B2-36
[5]NL 原点
NL 轴旋转时，为补正吸嘴上下机构和吸嘴轴偏离的补正值数据。
[6]吸嘴选择轴
调整安装头旋转轴和吸嘴选择轴的角度偏离。
[7]流量函 ( 阈 ) 值
用多功能安装头的流量传感器判别元件有无的数据。
1206-001
2.5安装头
3OM-1732
2-2-37
2.5.8 真空时段
[1] [2] [3] [4]
Fig.3B2-37
[1]OFF[ 秒 ]
在贴装元件时的 NL 轴下降过程中，调整真空 OFF 的时序。真空时段
OFF 的设定值为零时，到达 NL 轴下至点前 10ms 真空 OFF。
真空时段 OFF 数据以到达 NL 轴下至点前 10ms 为基准，输入正值为真
空 OFF 延迟方向，输入负值为提前方向。

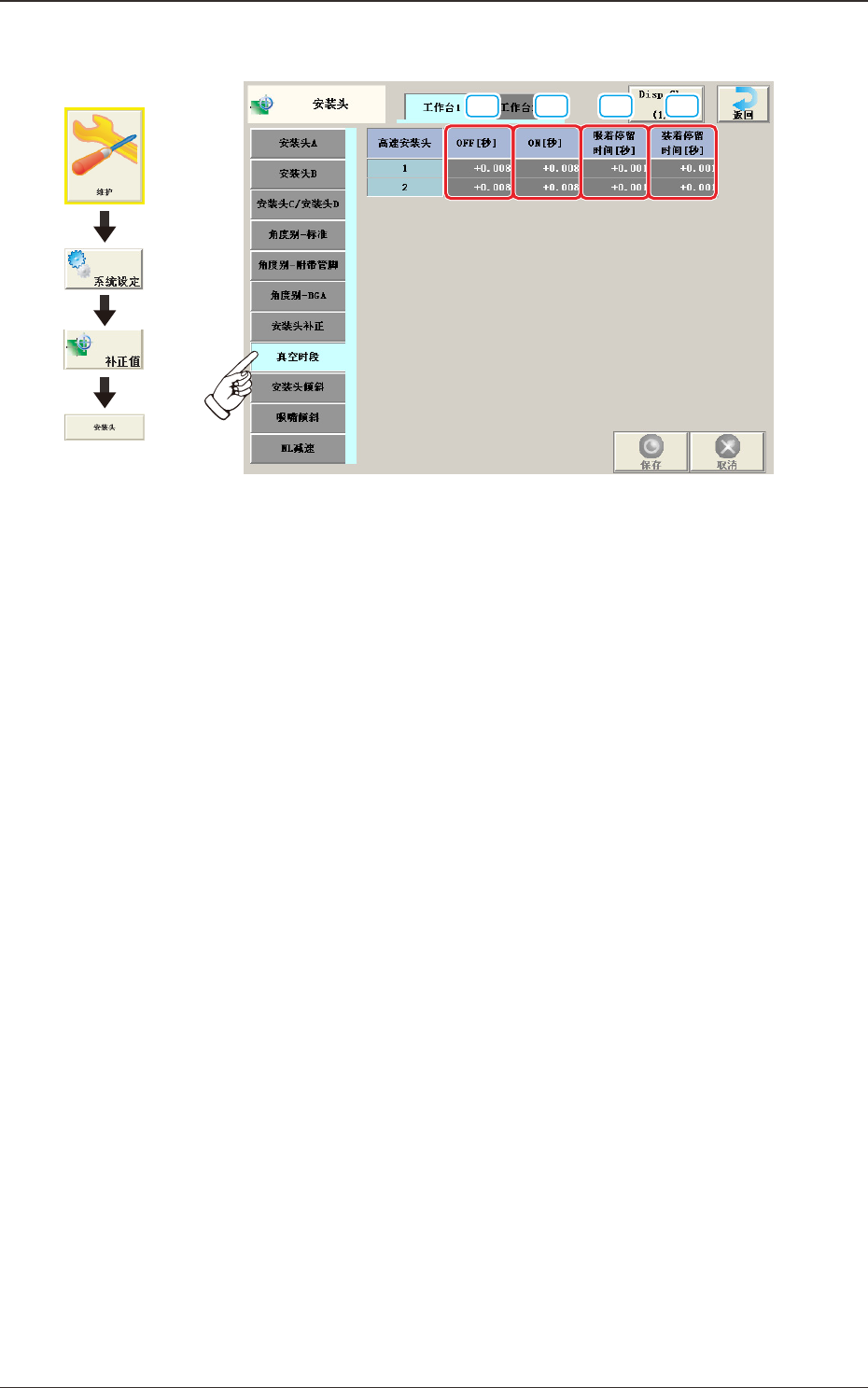

界面展开
1206-001
2.5安装头
3OM-1732
2-2-38
[2]ON[ 秒 ]
在元件吸取时的 NL 轴下降过程中，调整真空 ON 的时序。真空时段 ON
的设定值为零时，到达 NL 轴下至点前 10ms 真空 ON。
真空时段 ON 数据以到达 NL 轴下至点前 10ms 为基准，输入正值为真空
ON 延迟方向，输入负值为提前方向。

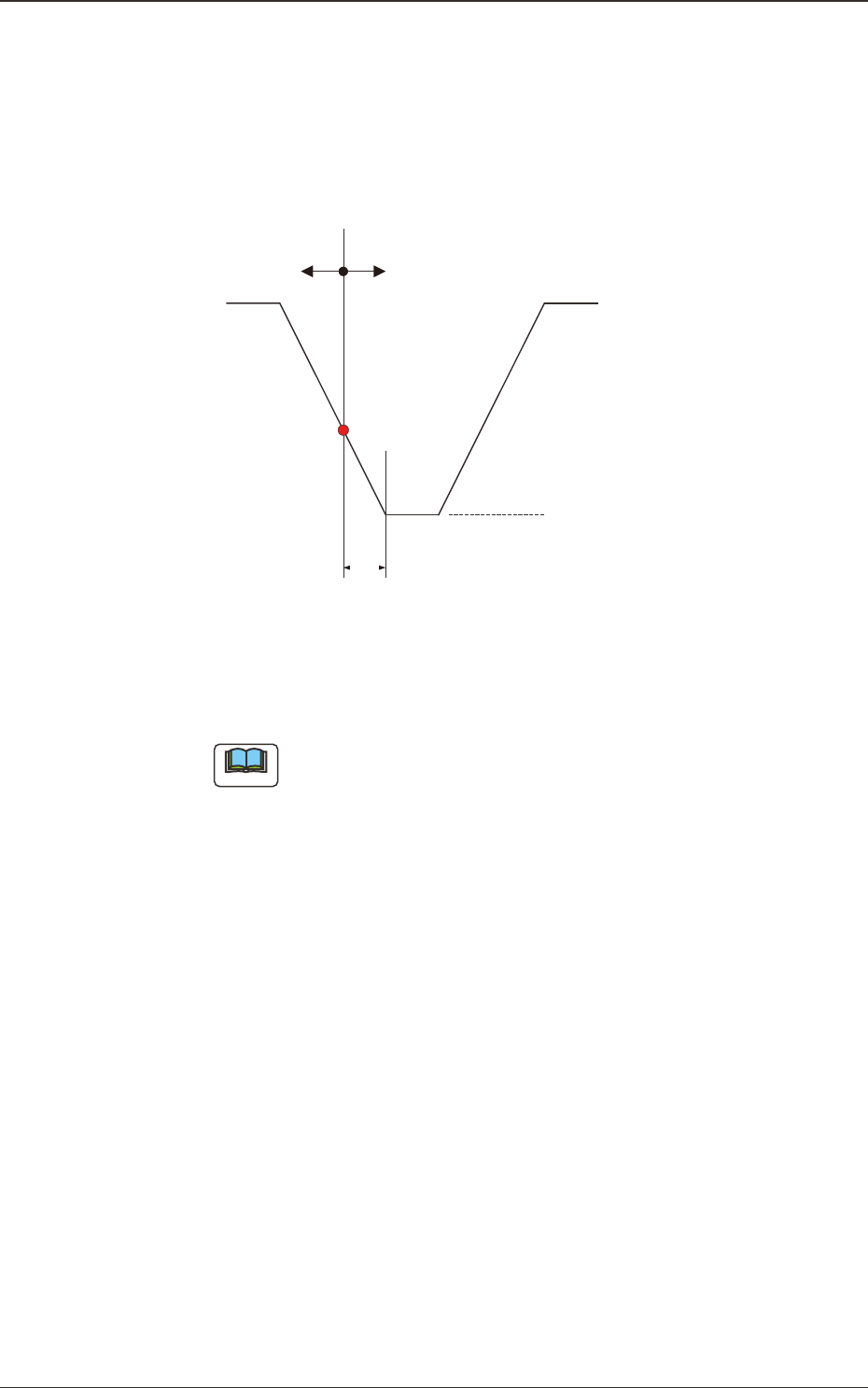

NL轴下至点
NL轴下降
10ms
(+)(-)
NL轴上升
真空ON/OFF时序基准
Fig.3B2-38
[3]吸着 ( 吸取 ) 停留时间 [ 秒 ]
设定吸取全部元件时，在吸嘴下限停的时间。
Note
在元件吸取面的影响或与吸嘴的协调性等方面吸取不稳定时使用。
[4]装着 ( 贴装 ) 停留时间 [ 秒 ]
设定贴装全部元件时，在吸嘴下限停止的时间。
1206-001
2.5安装头
