Stationssoftware 710.1 (R17-1) / Versionsbeschreibung Ausgabe 06/2017
11
4.5 Shuttle Extension für SIPLACE TX-Serie – Erweiterungen
Kompatibler Modus: Nicht unterstützt
Folgende Erweiterungen wurden für die Shuttle Extension für die SIPLACE TX-Serie in dieser
Stationssoftware-Version implementiert:
● Als Option kann ein Barcode-Leser installiert werden in dem Shuttle, um Barcodes auf der
Oberseite und Unterseite zu lesen.
In diesem Fall sind folgende Hardware-Optionen in der Shuttle-Konfiguration in der
Stationssoftware benötigt:
– Transportbanderweiterung
– Barcodescanner – Spur 1/2 – Oben/Unten
Unter Einzelfunktionen – Einzelfunktionen Shuttle wird die neue Schaltfläche Barcode
lesen angeboten, wenn mindestens ein Barcode-Leser installiert ist. Nachdem diese
Schaltfläche gedrückt wurde, werden die konfigurierten Barcode-Leser zur Auswahl angezeigt.
Wenn ein Barcode benötigt wird, aber das Lesen des Barcodes während der Produktion
fehlschlägt, wird einen detaillierten Fehler angezeigt. Der Bediener kann entweder die
Leiterplatte abbrechen oder den Barcode manuell eingeben.
● Wenn WDTL verwendet wird, werden die Leiterplattendaten gespeichert, die im Shuttle
vorhanden sind, um eine automatische Wiederherstelllung zu ermöglichen.
● Stationsweiser Download wird jetzt zusammen mit dem Shuttle unterstützt.
Einschränkungen:
– SIPLACE Pro schickt keine Informationen zu der Barcode-Position auf der Leiterplatten-
Oberseite.
4.6 Leiterplatteninspektionen – Neue Typen
Kompatibler Modus: Nicht unterstützt
An eine Bestückposition können weitere Inspektionen gekoppelt werden. Die LP-Kamera wird für
solche Inspektionen verwendet.
Detaillierte Informationen zu den Leiterplatteninspektionen finden Sie im Benutzerhandbuch
Onboard PCB Inspection, Artikelnummer: [00198375-xx].
4.7 Alternative Bauelemente – Erweiterungen
Kompatibler Modus: Nicht unterstützt
Wenn alternative Bauelemente verwendet werden, unterstützt die Stationssoftware jetzt
Änderungen in der Rüstung ohne Leerfahren der Maschine.
Stationssoftware 710.1 (R17-1) / Versionsbeschreibung Ausgabe 06/2017
12
4.8 Temperaturgesteuerte Kopfkalibrierung
Kompatibler Modus: Nicht unterstützt
Der Temperatursensor auf der Kopfplatte wird jetzt in der Stationssoftware verwendet, um den
Bestückkopf auf den Bestückautomaten TX2 micron und TX2i micron zu rekalibrieren. Der
Temperatursensor löst Rekalibrierungen während der Produktion aus, um eine optimale
Bestückleistung zu erreichen.
Eine neue Wiederholungsstrategie in den Genauigkeitsprozeduren stellt sicher, dass
Rekalibrierungen öfters durchgeführt werden, wenn die Maschine sich schnell verändert (angezeigt
durch Änderung der Temperatur) und selten wenn die Maschine ihren Betriebspunkt erreicht
(angezeigt durch eine stabile Temperatur).
4.9 Berührungslose Bestückung – Neuer Bestückprozess
Kompatibler Modus: Nicht unterstützt
Ein neuer Bestückprozess ist eingeführt worden, um sehr empfindliche Bauelemente im
Chipprozess zu bestücken. Mit dem Prozess Berührungslose Bestückung werden Bauelemente
auf eine Leiterplatte bestückt, für welche die Position von Höhenmesspunkten in SIPLACE Pro
festgelegt wurde. Detaillierte Informationen finden Sie im Benutzerhandbuch Berührungslose
Bestückungen, Artikelnummer: [00198376-xx].
4.10 Twin Head – Zwei lange und schmale Bauelemente in einem
Zyklus bestücken
Zwei lange und schmale Bauelemente können jetzt innerhalb eines Kopfzyklus des Twin Heads
bestückt werden, obwohl sie eine größere Diagonale als eine Segmentdistanz von 70,8 mm haben.

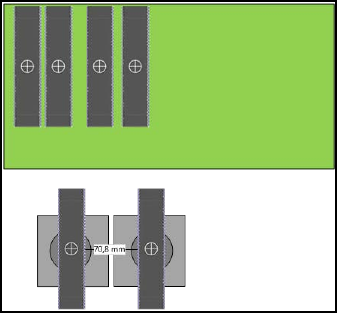

Beispiel:
Wenn diese Bauelemente in einem 90° oder 270° Winkel bestückt werden, kollidieren sie nicht mit
einander während des Teachens und Bestückens.
4.11 Pipetten – Neue konkave Pipetten
Kompatibler Modus: Nicht unterstützt
Die Stationssoftware unterstützt die neuen konkaven Pipetten 1204, 2204 und 4204.
Stationssoftware 710.1 (R17-1) / Versionsbeschreibung Ausgabe 06/2017
13
4.12 Option Lange Leiterplatte bis zu 1525 mm
Kompatibler Modus: Komplett
Die Lizenz Long Board Option up to 1500 mm - Machine Connection unterstützt jetzt Leiterplatten
bis zu 1525 mm. Die entsprechenden Einstellungen müssen in SIPLACE Pro aktiviert werden.
Detaillierte Informationen zur Option Lange Leiterplatte finden Sie in der Bedienungsanleitung
LBO, Artikelnummer: [00197085-xx].
4.13 Automatische Kalibrierung – Systemidentifikation für SX-Serie
Kompatibler Modus: Komplett
Die Kalibrierfunktion Systemidentifikation ist für die Bestückautomaten der SX-Serie in der
automatischen Kalibrierung eingeführt worden. Nach der Installation der Stationssoftware kann es
deshalb vorkommen, dass ein zusätzlicher Kalibrierschritt benötigt wird. Siehe Installation Manual,
Artikelnummer [00198236-xx].
4.14 Sonstige Verbesserungen und Anpassungen
4.14.1 Akustisches Signal für Meldeleuchten – Neuer Status Puls
Kompatibler Modus: Komplett
Das akustische Signal für die Meldeleuchten wurde erweitert und unterstützt jetzt drei Zustände:
Ein, Aus und Puls (neu). Der Zustand Puls ähnelt dem Blinken bei der Meldeleuchte.
Erlaubte Pulswerte: 50 ms ein, 950 ms aus.
Das akustische Signal kann in der Ansicht Produktion auf der GUI der Stationssoftware
ausgeschaltet werden.
