QD045-03 3. 机器的安装 AIM 安装手册 21 3. 机器的安装 本章介绍新购入机器或将机器移动至新位置时机器的安装操作 。 并非一切情况下都必须进 行本章中所述的所有操作。请只 选择必须的操作进行。 3.1 移动机器 3.1.1 操作时的注意事项 移动机器时，请确认安全状况， 避免事故发生。 · 移动机器的人必须穿安全靴、带安 全帽。 · 将移动通路整理好，除了移动机器 的人，其他人不得靠近。 · 移动机器需由有专门资格的…
2.AIM 安装概要 QD045-03
20 AIM 安装手册
备注 )
1. * 关于顺序 6，请对生产线结构的必需项目进行设定。
2. ** 关于顺序 17，18，19，20 仅是在使用 Fujitrax Verifier 时为必需的。
4. 在 Flexa
中设置 AIM
建立工厂 11 根据需要在 Fuji Flexa
生产线结构中建立工
厂。
建立生产线 12 按需要在 Fuji Flexa
生产线结构中建立生产
线。
建立机器 13 在 Fuji Flexa 生产线
结构中的目标生产线上
建立 AIM 机。
5. 安装附属
软件
必须物件 14 安装附属软件时，需确
保必须的项目都是有效
的。
安装 Fuji Flexa 15 如果安装有附属软件的
PC 上未装有 Fuji
Flexa，则进行安装。
安装 AIM 附属软件 16 在被用作附属软件服务
器的 PC 上安装附属软
件。
6. Fujitrax
Verifier 的
设置
必要条件 安装与执行
Central Server
17** 确认 Fujitrax
Verifier 的 Central
Server 已安装，且正
在运行
将 AIM 机添加至
Fujitrax 的生产
线结构
18** 向 AIM 机所使用的 kit
Server 生产线结构中
添加 AIM 机
AIM 机的
Fujitrax
configuration
设定
19** 更改 AIM 机上的
Fujitrax 组成设置
Kit Handy
access 的用户注
册
20** 使用 Kit Handy，注册
访问 AIM 数据的用户
ID
章 节 顺序 步骤
QD045-03 3. 机器的安装
AIM 安装手册 21
3. 机器的安装
本章介绍新购入机器或将机器移动至新位置时机器的安装操作。并非一切情况下都必须进
行本章中所述的所有操作。请只选择必须的操作进行。
3.1 移动机器
3.1.1 操作时的注意事项
移动机器时，请确认安全状况，避免事故发生。
·移动机器的人必须穿安全靴、带安全帽。
·将移动通路整理好，除了移动机器的人，其他人不得靠近。
·移动机器需由有专门资格的人来进行。
·移动机器之前，请先将购买时配置的机器固定支架 （红色）安装至指定位置。
·请使用与各机器重量相符的铲车。
·铲车的铲子请务必插入指定位置。
·小心勿使水平调整螺栓弯曲。
·若被举起的机器的平衡状态不稳定，请立即重新开始。
·机器的升降需要小心进行，勿使机器受到碰撞。
机器型号 重量
AIM 2,300 kg
3. 机器的安装 QD045-03
22 AIM 安装手册
3.1.2 搬运方法
1. 关于机器的新摆放位置，请先将水平调整垫脚放置在所定位置。
2. 请参照下表，对照电路板搬运高度，选择所使用的水平调整垫脚的种类。
3. 移动旧机器时，从机器上拆下供料器、气源配管、电源线等的外部连接。

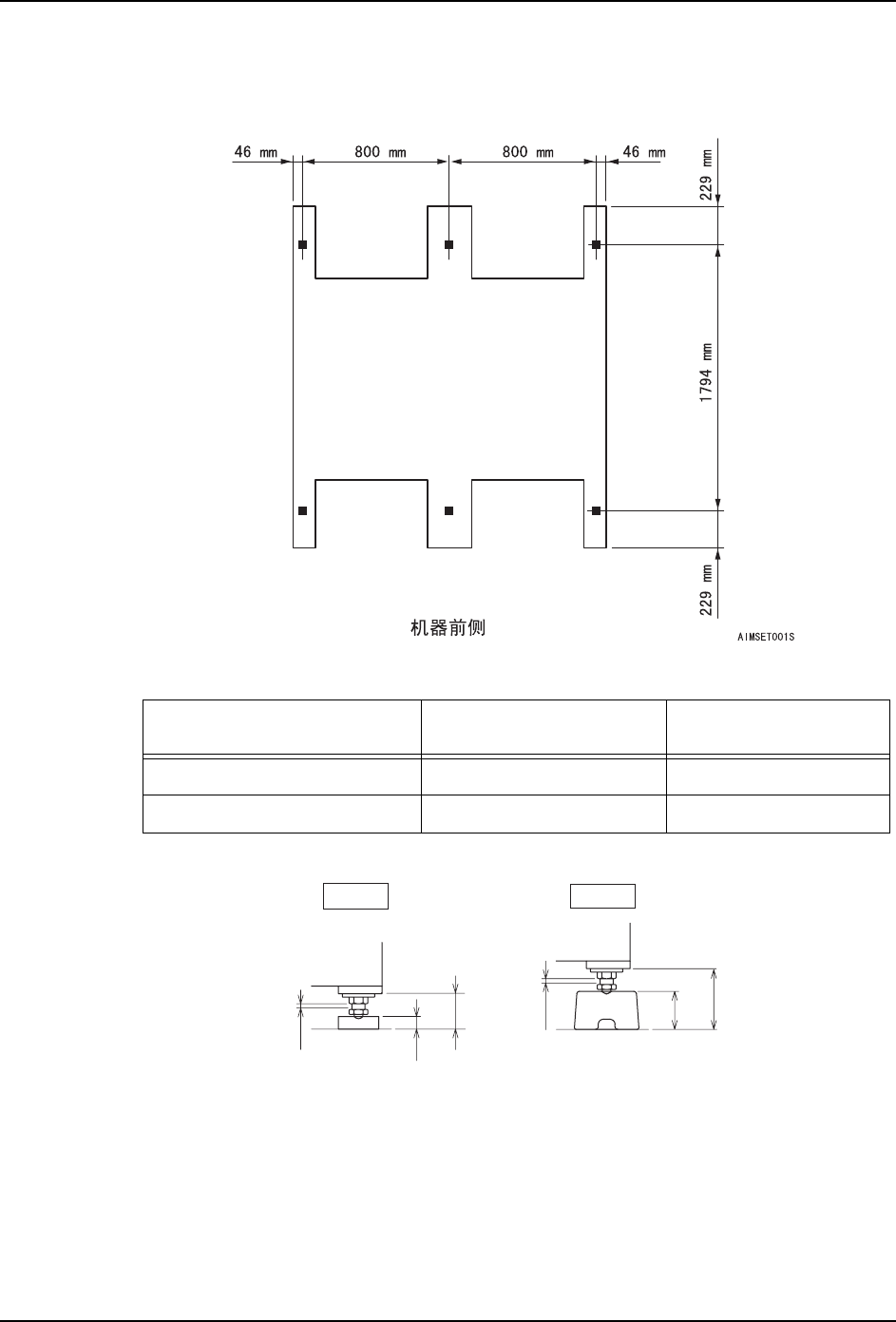

电路板搬运高度 H(mm) 水平调整垫脚图号 水平调整垫脚高度
H(mm)
900 BB42330 16
950 GGA8040 75
AIMSET002
16
68
75
118
18.2
9.2
H=900
H=950
