3. 机器的安装 QD045-03 40 AIM 安装手册信号电缆连接图

QD045-03 3. 机器的安装

AIM 安装手册 39

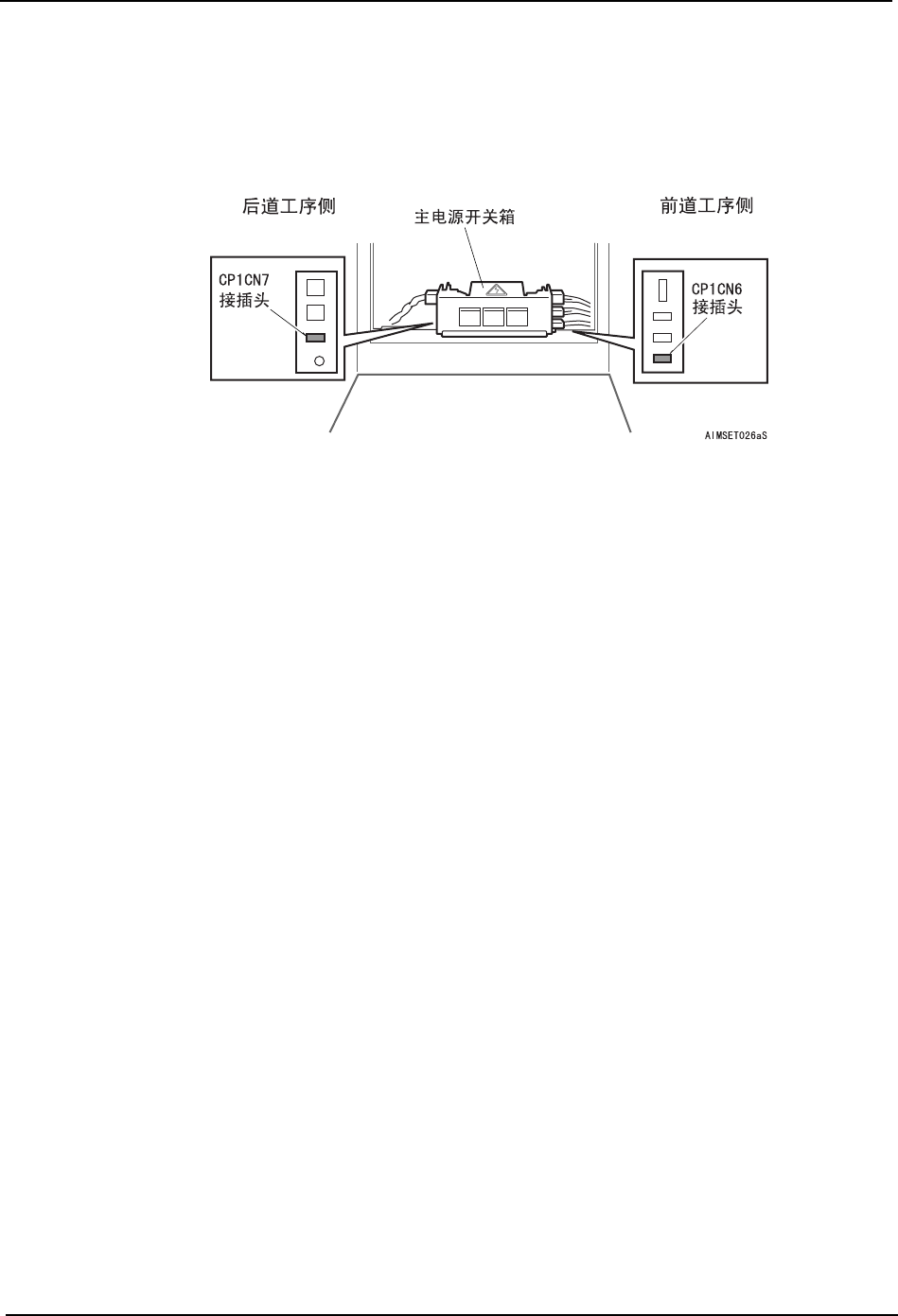

5. 将前侧周围机器附属的信号用电缆（RH0397*）从机器基座下的孔插入到基座中，连接

到制动箱的接插头（CP1CN6）上。

6. 将前侧周围机器附属的信号用电缆从机器基座下的孔插入到基座中，连接到制动箱的接

插头（CP1CN7）上。

7. 拔下安装于周围机器的 CN-SUM 上的接插件（RH0399*），将信号电缆（RH0406*）连接

至周围机器的 CN-SUM 上。

8. 将上述的信号电缆（RH0406*）与连接至前道工序侧 AIM 的后道工序电路板搬运 I/F 箱

的 CN-M2 上。同样地连接至后道工序侧 AIM 的前道工序电路板搬运 I/F 箱的 CN-M1 上。

3. 机器的安装 QD045-03

40 AIM 安装手册

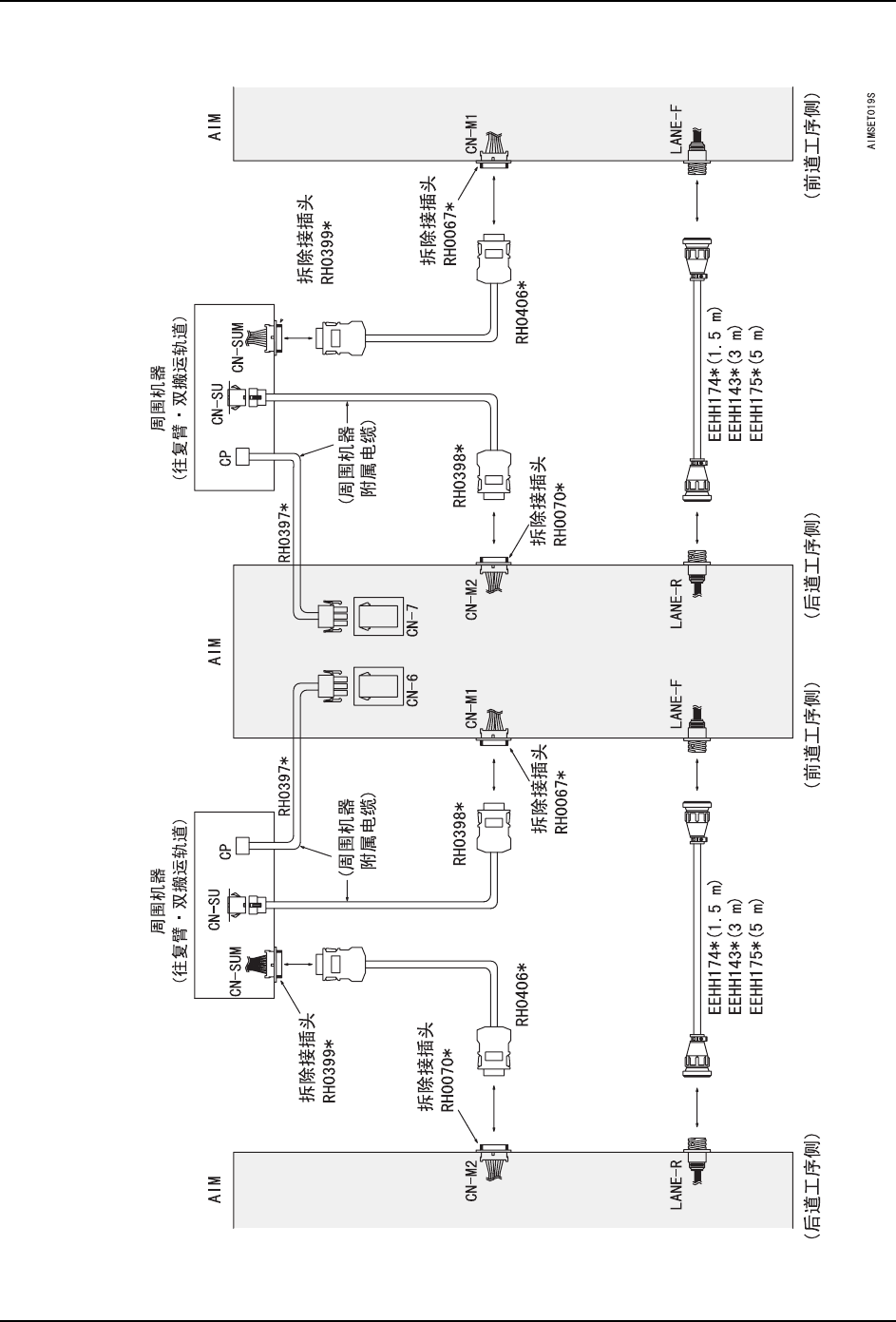

信号电缆连接图

QD045-03 3. 机器的安装

AIM 安装手册 41

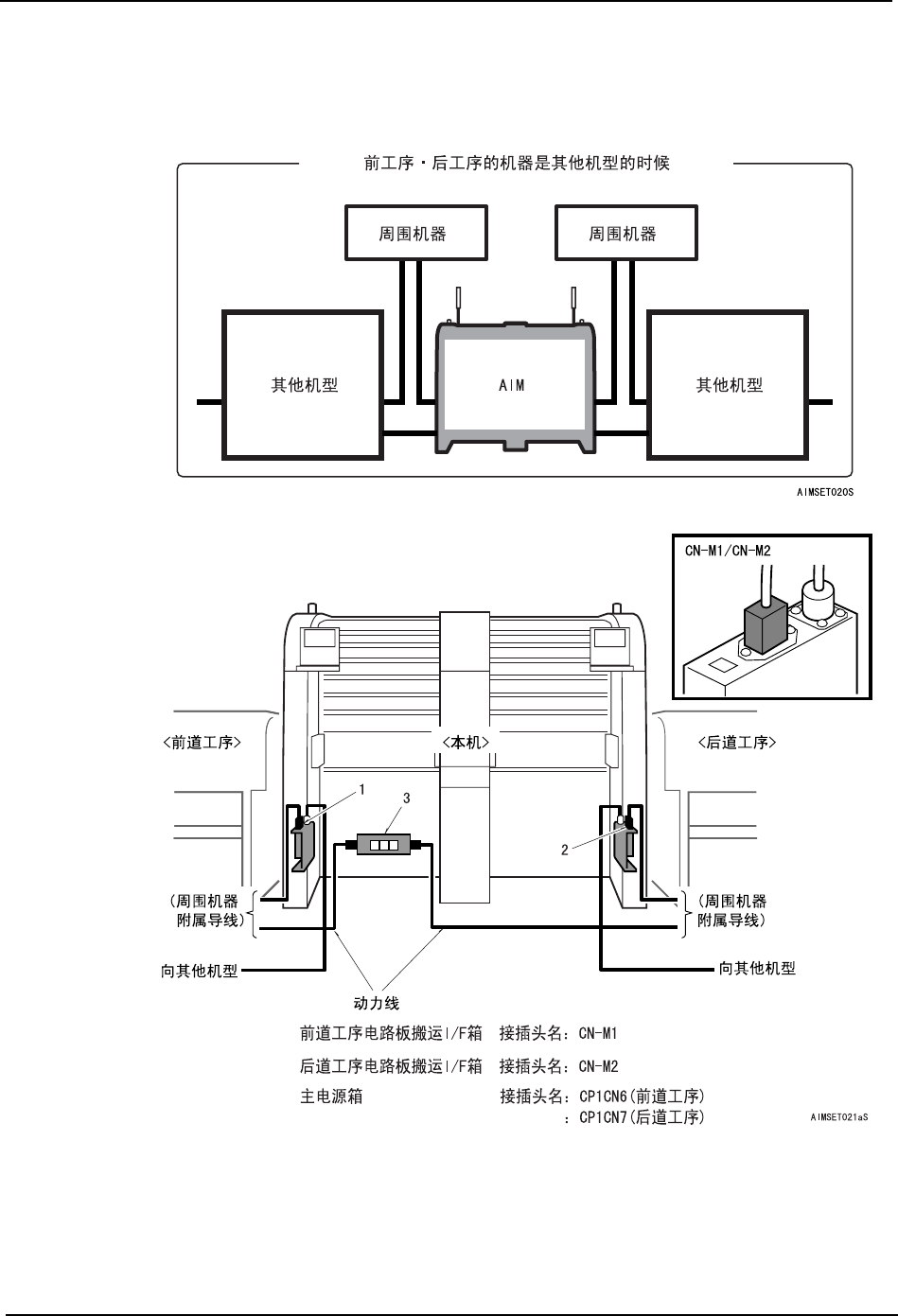

3.5.2 将周围机器连接到 AIM 和其他机种之间

机器的前后连接有其他机种，并在其之间连接周围机器时的操作要点如下所示。
