3. 机器的安装 QD045-03
46 AIM 安装手册
3.7 料盘单元 -L
在新安装了料盘单元 -L 或者移置了料盘单元 -L 后，请按照下述步骤调整料盘单元 -L 的高
度和倾斜。如果调整完毕，那么在安装到机器本体或从机器机器本体上拆下时就不需要重新
调整。
3.7.1 调整高度和倾斜
该作业需要使用水平仪 （2 个）。首先，在从机器本体上拆下了料盘单元 -L 的状态下，预
调整高度和倾斜。接着，在料盘单元 -L 被夹紧在机器本体的状态下进行主调整。

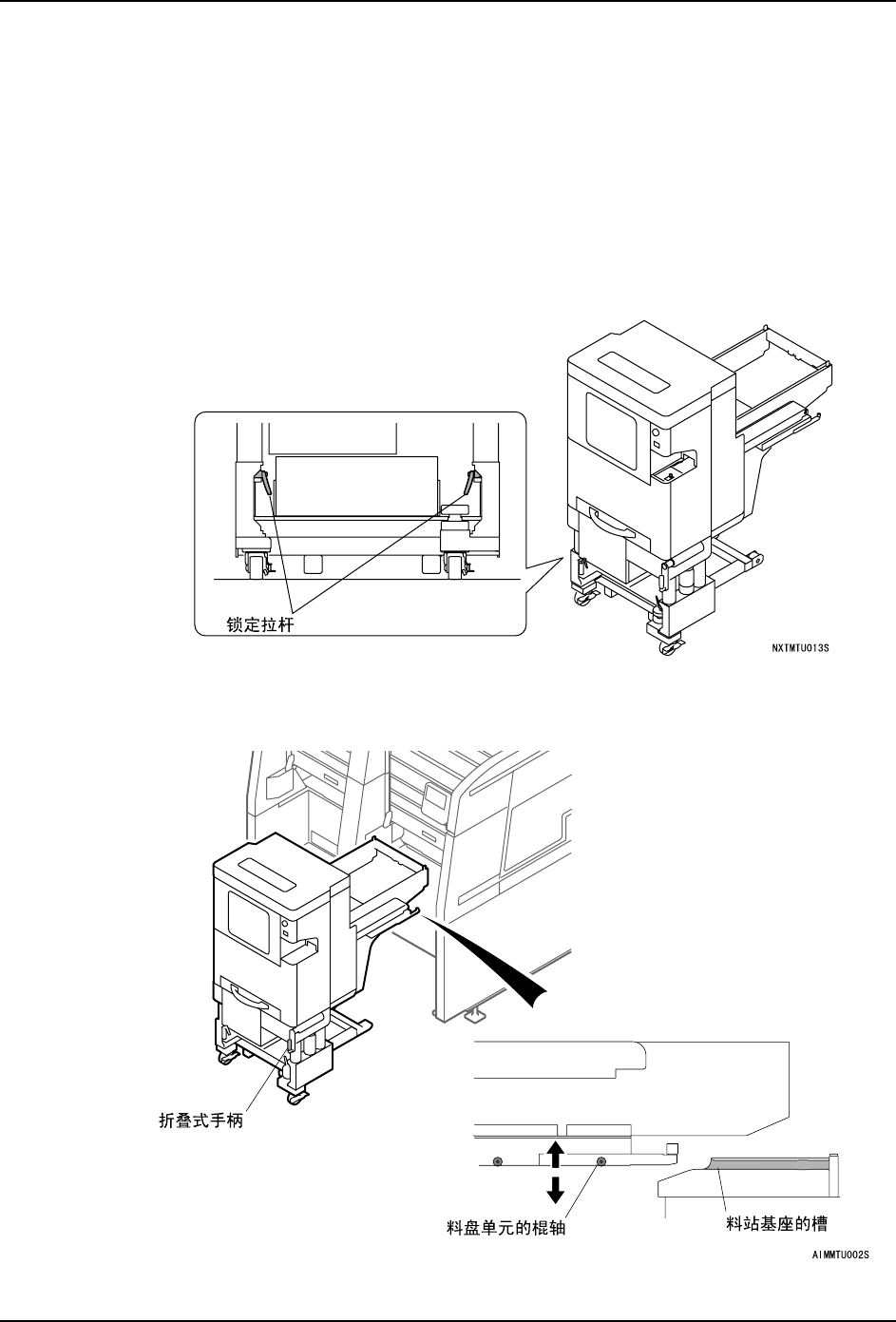

1. 逆时针拧松料盘单元 -L 下方的左右锁定杆。
2. 旋转折叠式手柄，使料盘单元 -L 的滚轮与模组端料站基座槽的大致高度相对齐。
请暂时不要将料盘单元 -L 插入机器本体。
QD045-03 3. 机器的安装
AIM 安装手册 47

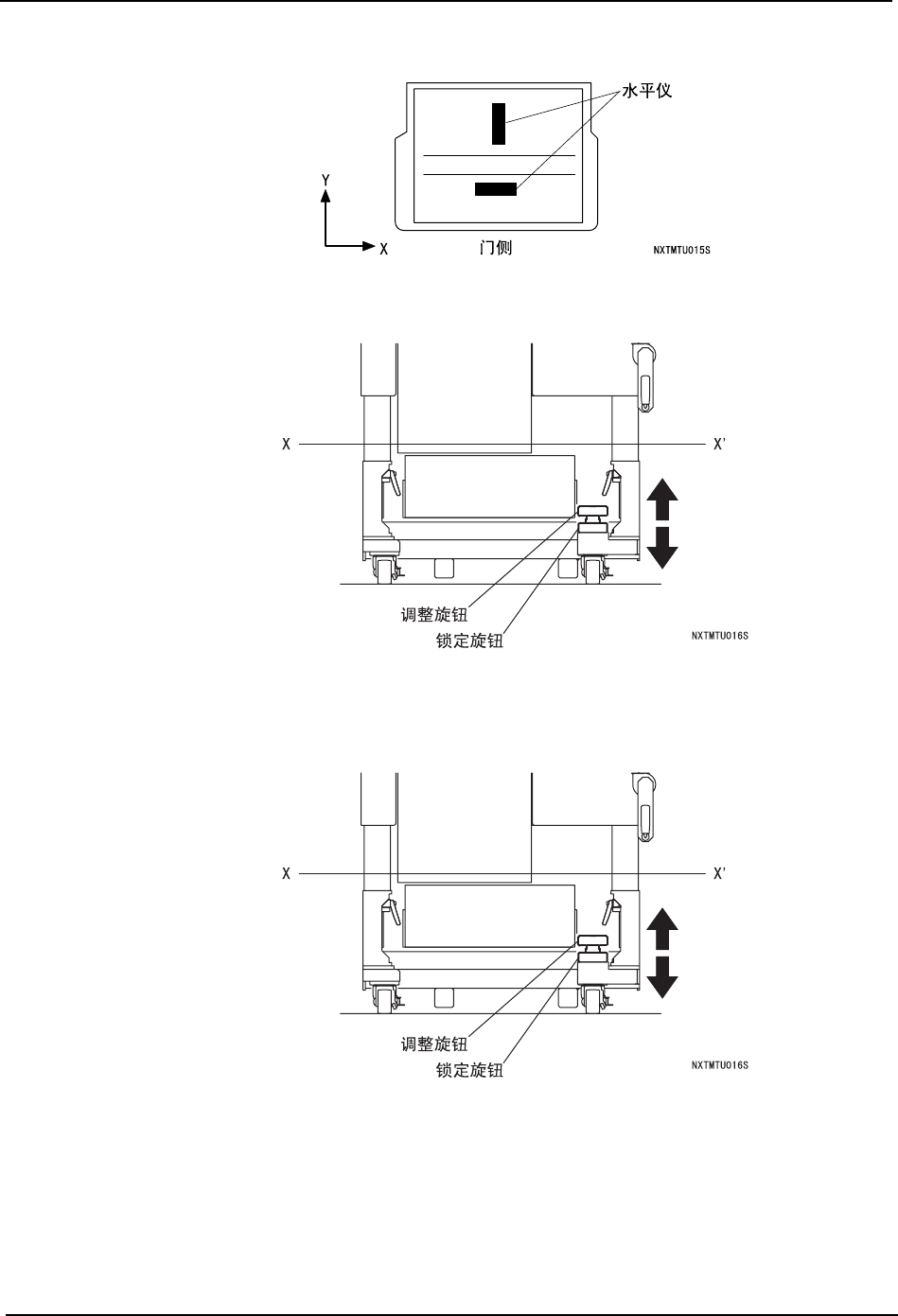

3. 将水平仪 （2 个）安装在料盘单元 -L 内塔下方的板上。
4. 向左旋松料盘单元 -L 下方的锁定旋钮。用料盘单元 -L 下方的调节旋钮调出 X 轴方向的
水平度后，进入下一步骤。
5. 将料盘单元 -L 慢慢插入 POWER ON 状态的模组内部。料盘单元 -L 完全插入后会自动被夹
紧。
6. 一边观察水平仪，一边旋动料盘单元 -L 下方的调整旋钮，正式调节 X 轴方向的水平度。
3. 机器的安装 QD045-03
48 AIM 安装手册
7. 向右拧紧锁定旋钮。

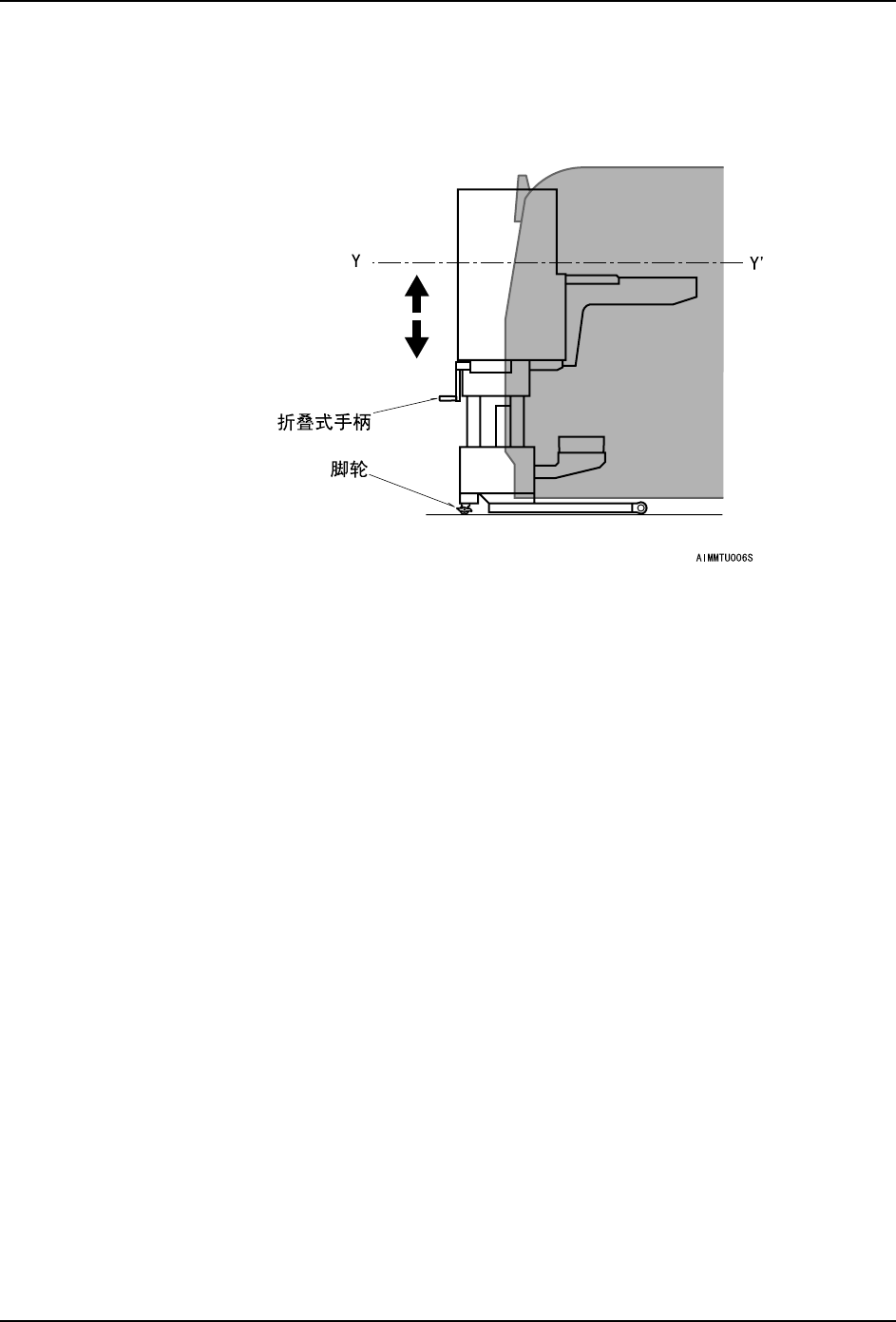

8. 旋转折叠式手柄，通过调节料盘单元 -L 的高度来调整 Y 轴方向上的水平度。
注意 ) 由于料盘单元 -L 处于被机器夹紧的状态，大幅度调整高度可能使连接销损坏。请慢慢调整。
9. 拧紧锁定杆。
10.锁定左右的脚轮。
