3. 机器的安装 QD045-03

28 AIM 安装手册

3.3.2 网络

为了传输 Job 或收集生产日志，使用以太网双绞线（种类 5）连接机器与主电脑。

操作方法

1. 将数据传输电缆的一端连接至集线器或网络上。

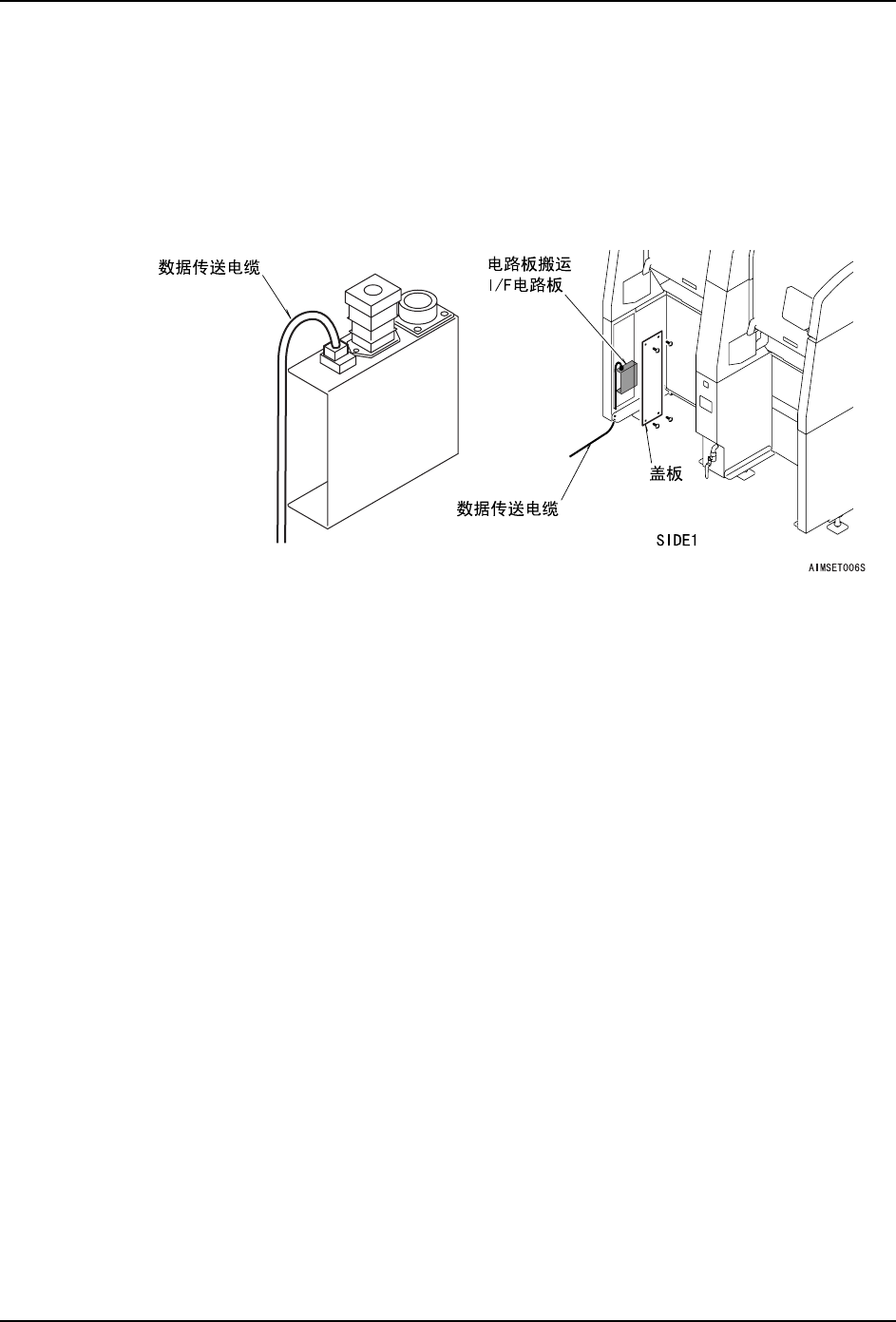

2. 参照下图，将数据输送电缆的另一端连接到机器以太网接口接插件上。

备注 )

关于将 AIM 基座连接至前 / 后道工序的 AIM 或其他机器的方法，请参照「3.4 AIM 的生产线内的连接」。

QD045-03 3. 机器的安装

AIM 安装手册 29

3.3.3 供气

将外部供气软管与机器相连接，调节调节器使气压达到规定值。

连接方法

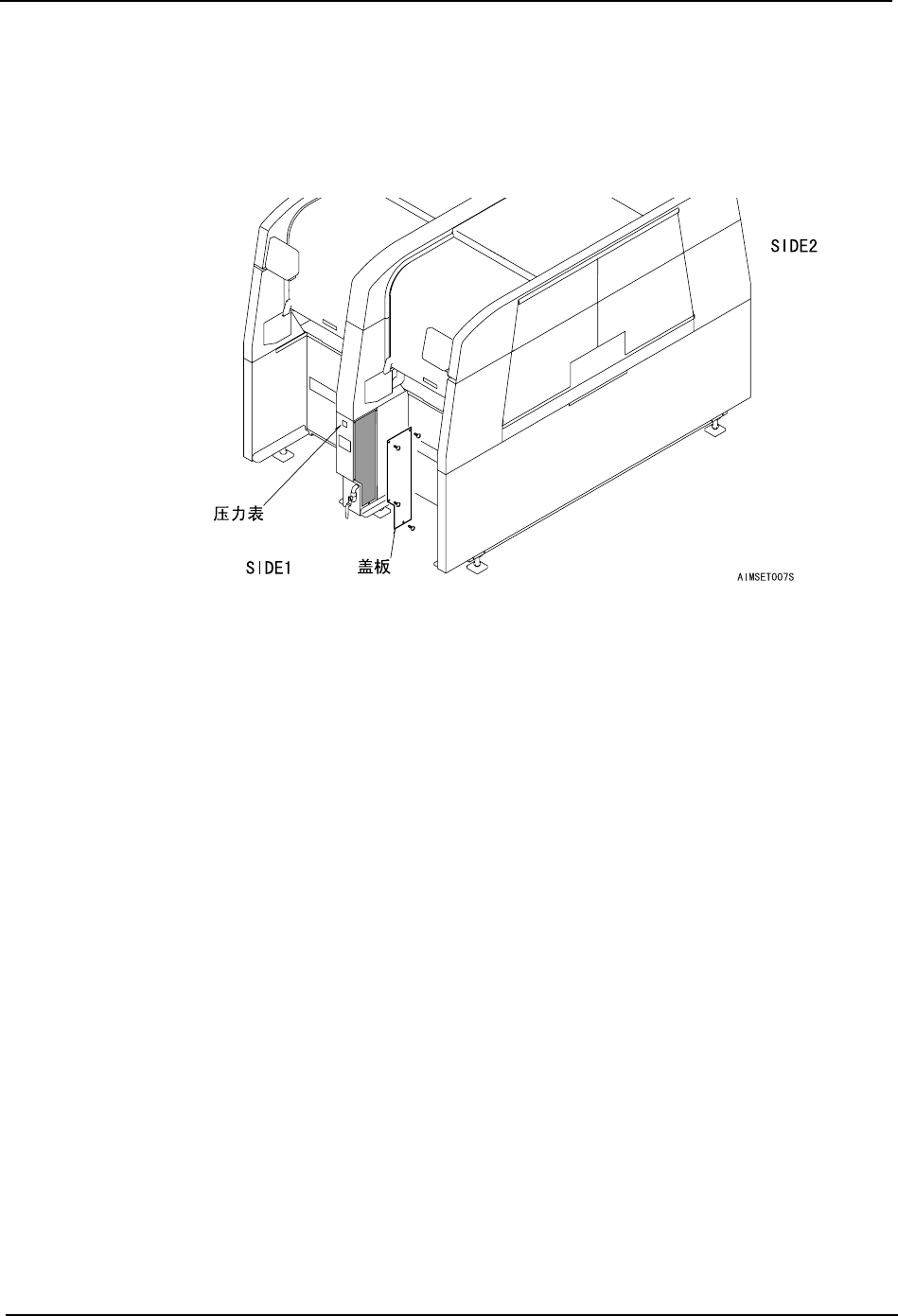

1. 拆下在 Side1 的中央下部的右侧面盖板。

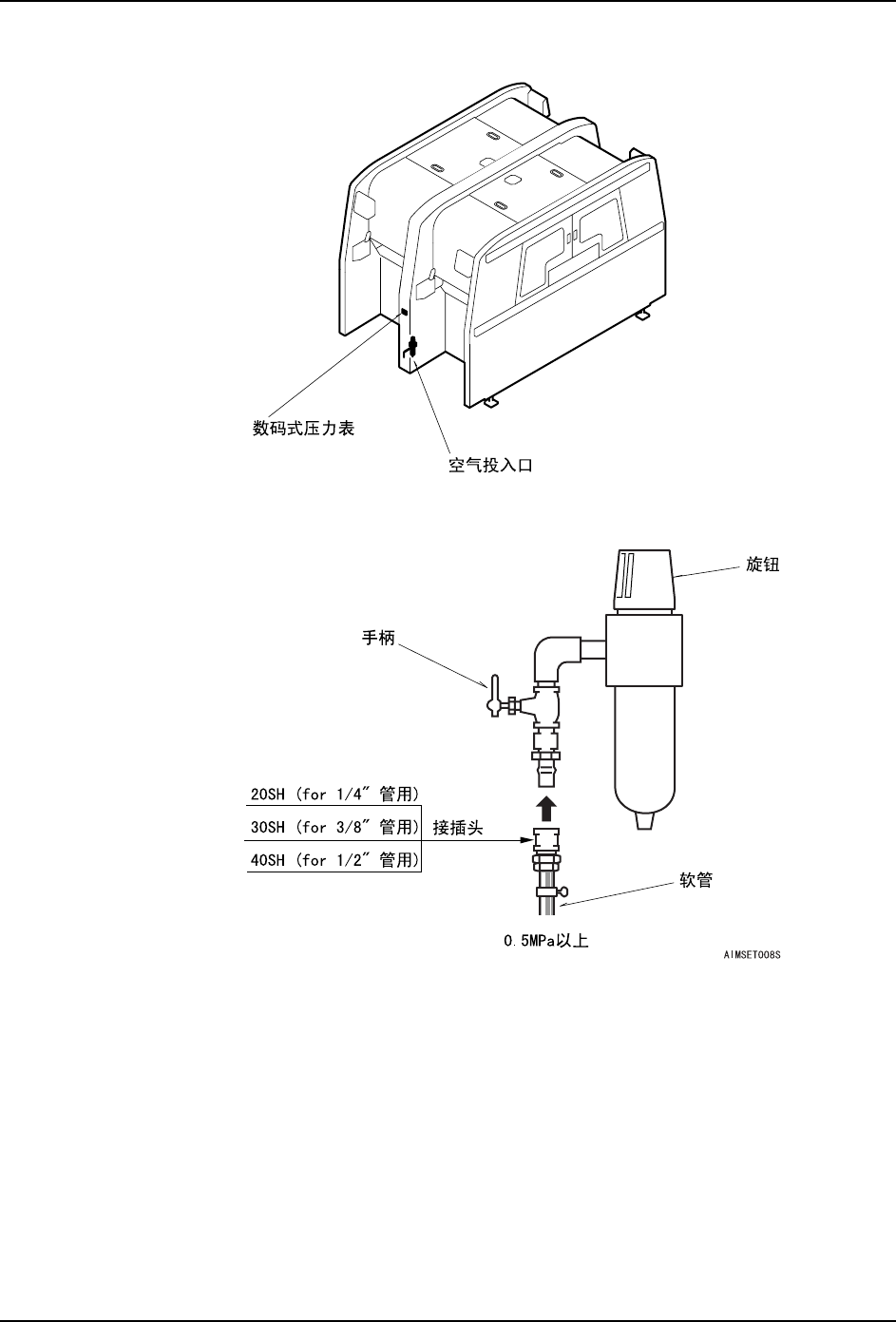

2. 在供气软管头上安装连接插座，并将该插座与机器的气源连接口相连接。

备注 ) 请将软管绑条确实地固定。

3. 将供气拉杆拉至 ON，向机器供气。

4. 接通机器电源，并调节气压。

5. 向上拉动过滤调节器的把手，解除锁定。

6. 转动把手调节气压，使其指向 0.5 MPa。

备注 ) 数字式压力表位于基座正面。

3. 机器的安装 QD045-03

30 AIM 安装手册

7. 按下过滤器调节器的把手并将其锁定。
