3. 机器的安装 QD045-03 44 AIM 安装手册 信号电缆连接图
QD045-03 3. 机器的安装
AIM 安装手册 43
5. 将前侧周围机器附属的信号用电缆（RH0397*）从机器基座下的孔插入到基座中，连接到
制动箱的接插头 （CP1CN6）上。
6. 将前侧周围机器附属的信号用电缆从机器基座下的孔插入到基座中，连接到制动箱的接
插头 （CP1CN7）上。
7. 保留安装在周围机器的 CN-SUM 上的接插件 （RH0399*）。
3. 机器的安装 QD045-03
44 AIM 安装手册
信号电缆连接图
QD045-03 3. 机器的安装
AIM 安装手册 45

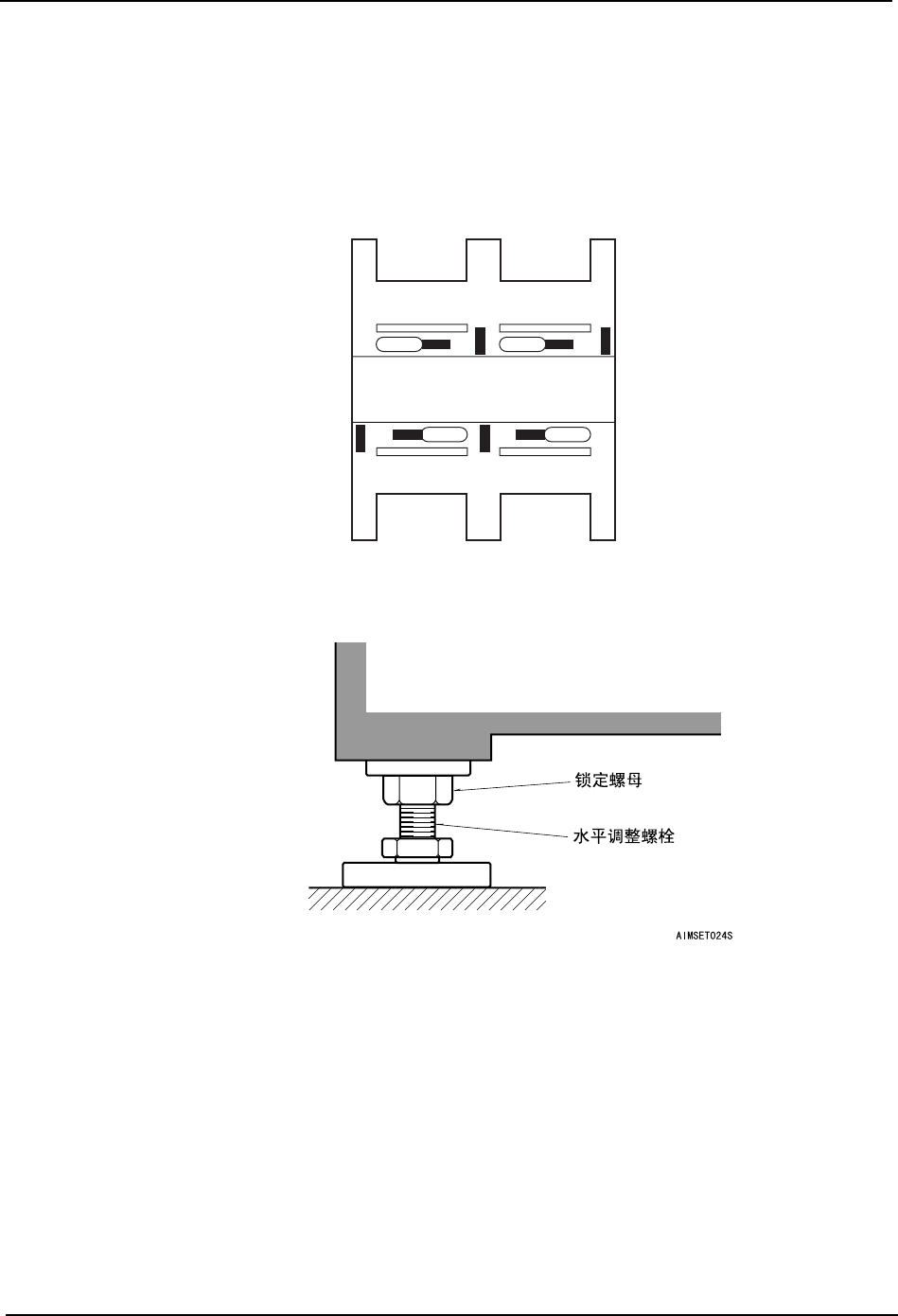

3.6 水平调整
3.6.1 水平调整方法
1. 拆下元件排出箱架。
备注 ) 有元件排出箱时，不能将水平仪安装在 X 方向。
2. 在机器基座上安装水平仪 （横向及纵向）。
3. 请旋转各水平调整螺栓，调节高度。
4. 确保电路板搬运高度、机器水平度都正确后，请拧紧各锁定螺母。拧紧锁定螺母可能会
导致水平度发生改变。因此拧紧后请再次确认机器的水平度。
注意 ) 锁定螺母必须拧紧。不充分拧紧会产生机器震动，影响贴装精确度。
5. 安装元件排出箱架。
紧固转矩 :4N·m。
AIMSET023
YY
YY
XX
XX
