3. 机器的安装 QD045-03 30 AIM 安装手册 7. 按下过滤器调节器的把手并将其 锁定。 备注 ) 软管不附加在机器中。
QD045-03 3. 机器的安装
AIM 安装手册 29
3.3.3 供气
将外部供气软管与机器相连接，调节调节器使气压达到规定值。
连接方法
1. 拆下在 Side1 的中央下部的右侧面盖板。
2. 在供气软管头上安装连接插座，并将该插座与机器的气源连接口相连接。
备注 ) 请将软管绑条确实地固定。
3. 将供气拉杆拉至 ON，向机器供气。
4. 接通机器电源，并调节气压。
5. 向上拉动过滤调节器的把手，解除锁定。
6. 转动把手调节气压，使其指向 0.5 MPa。
备注 ) 数字式压力表位于基座正面。
3. 机器的安装 QD045-03
30 AIM 安装手册
7. 按下过滤器调节器的把手并将其锁定。
备注 ) 软管不附加在机器中。
QD045-03 3. 机器的安装
AIM 安装手册 31

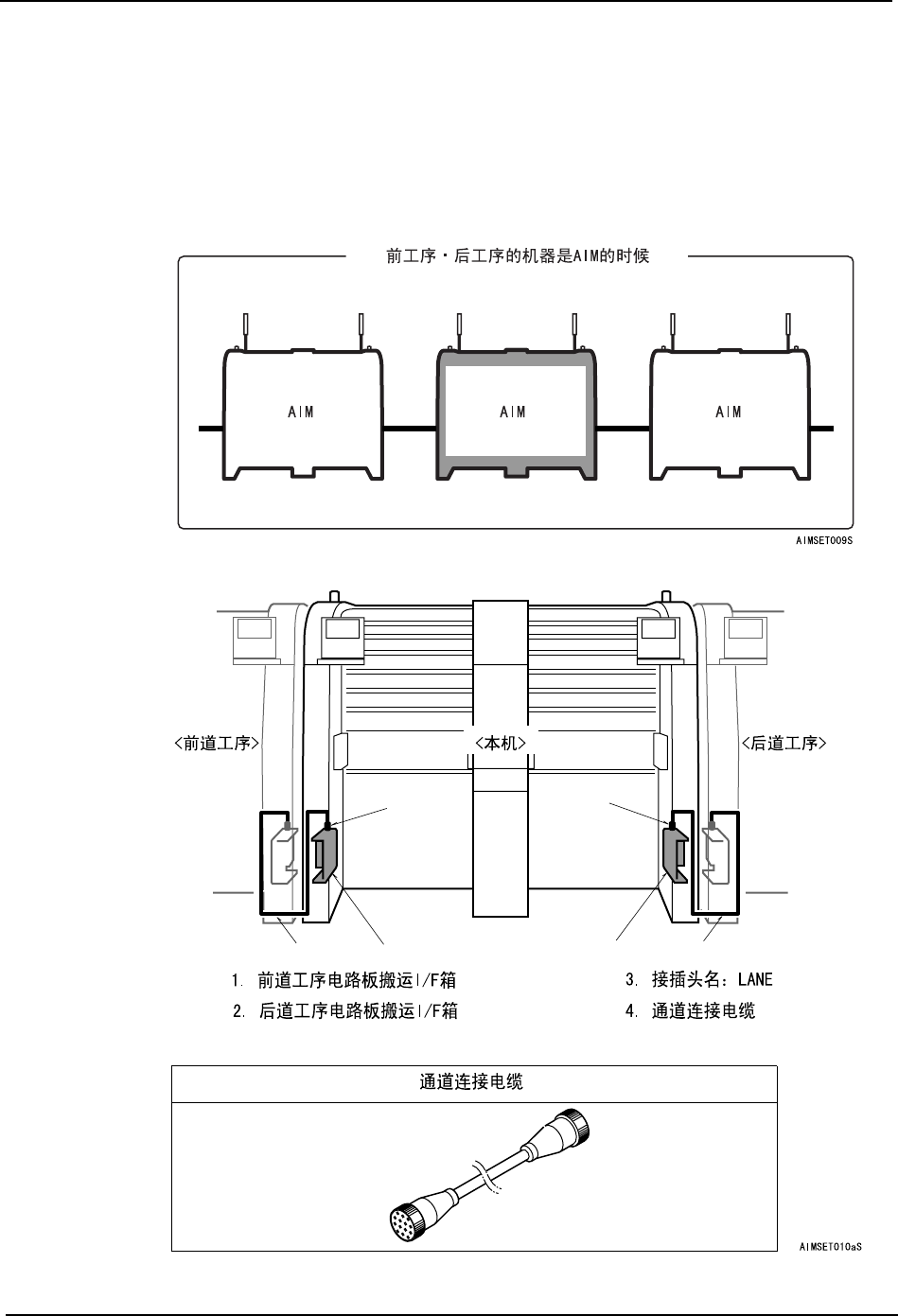

3.4 AIM 生产线内的连接
3.4.1 将 AIM 与别的 AIM 连接
在本机前后连接 AIM 时的要点如下。
备注 )
这里以 AIM 的正向流程 （左→右）为例进行说明。
144
2
3
3
