QD045-03 3. 机器的安装
AIM 安装手册 31
3.4 AIM 生产线内的连接
3.4.1 将 AIM 与别的 AIM 连接
在本机前后连接 AIM 时的要点如下。
备注 )
这里以 AIM 的正向流程 （左→右）为例进行说明。
144
2
3
3
3. 机器的安装 QD045-03
32 AIM 安装手册
连接方法

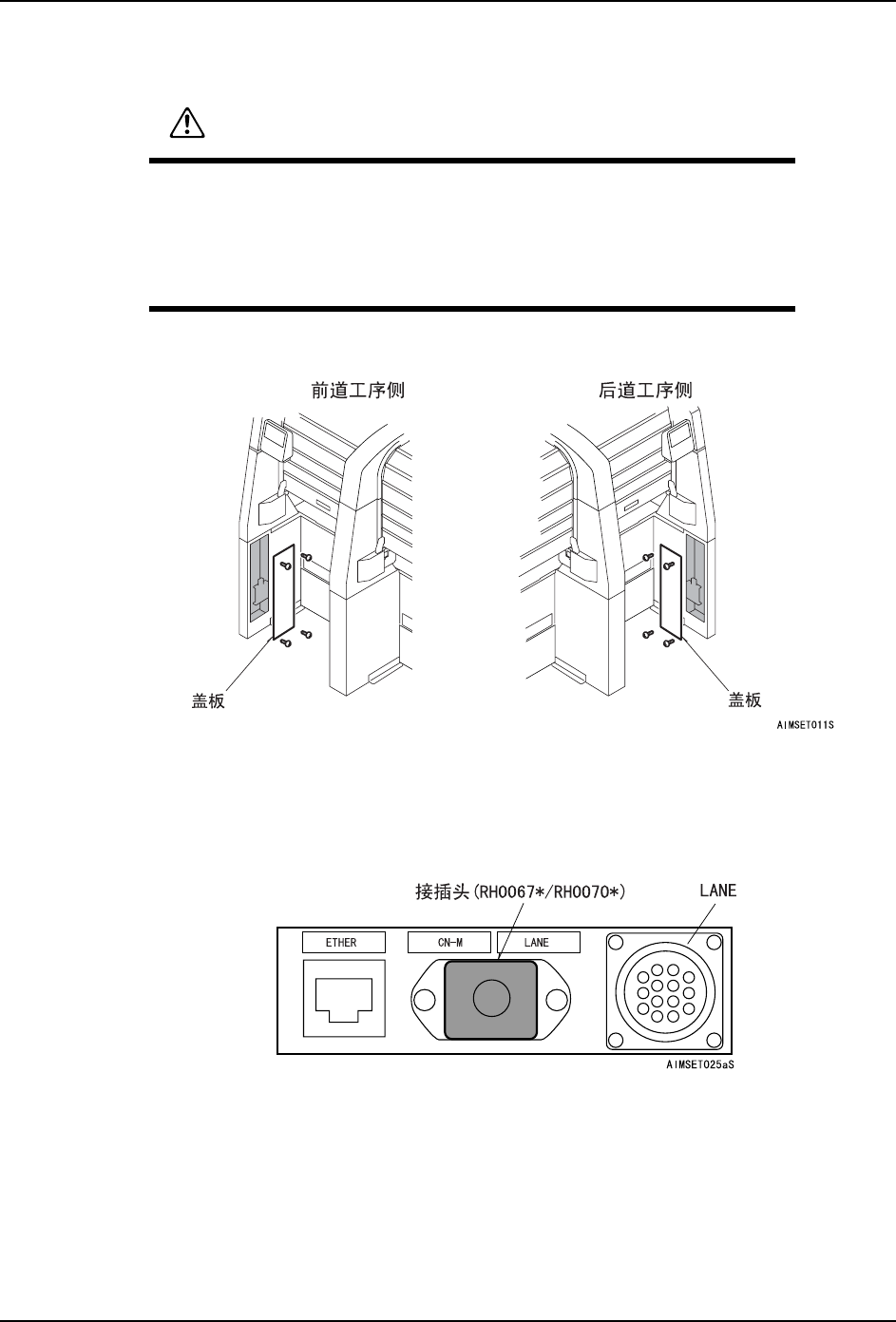

1. 拆除 Side1 侧的盖板。
2. 在前道工序电路板搬运 I/F 箱和后道工序电路板搬运 I/F 箱的 LANE 接插头上安装连接电
缆。
3. 在前道工序电路板搬运 I/F 箱的 CN-M1 和后道工序电路板搬运 I/F 箱的 CN-M2 上保留安
装的接插件 （RH0067*/RH0070*）。
4. 将连接好的电缆 （前后各 1 根）从基座下取出，并连接至前道工序的 AIM 电路板搬运 I/
F 箱的 LANE 接插头和后道工序的 AIM 电路板搬运 I/F 箱的 LANE 接插头上。
注意
·请务必在断电后进行接插件的插拔。
·连接接插头时，请注意确认接插头的名称不要有错。
·请紧紧地插入接插头。
QD045-03 3. 机器的安装
AIM 安装手册 33
信号电缆连接图
