3. 机器的安装 QD045-03 24 AIM 安装手册 5. 将铲车插入机器时，需使铲车的左右铲与机器中心的距离相等。请将左右铲的间隔尽量 调大。 注意 ) 关于铲车的使用，请参 照制造商的说明书。 6. 请用铲车将机器举起 30cm 左右。 7. 请移动铲车至所定位置，并将机器轻放于水平调整图上。关于水平校正图的详情，请参 照「 3 . 6水 平 调 整 」 。 危险 严禁进入机器下部进行操作。
QD045-03 3. 机器的安装
AIM 安装手册 23

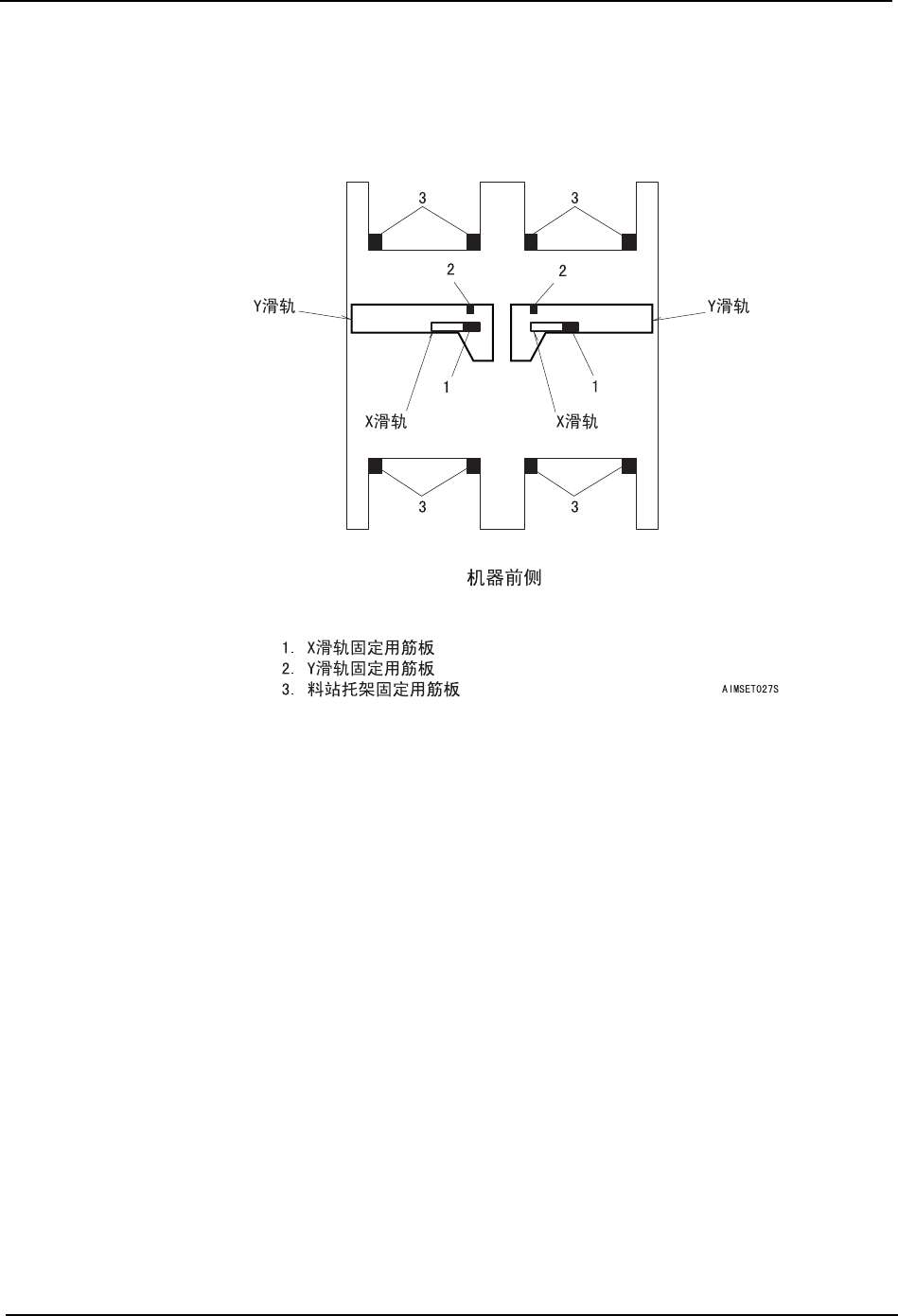

4. 移动旧机器时，请用固定机器用的支架 （红色）对本体正面部分、本体背面部分、X 轴
移动部、Y 轴移动部、XS 轴移动部进行固定。
注意 )
若无机器支架，请用绳子等固定，并小心避免使机器各部分变形。
3. 机器的安装 QD045-03
24 AIM 安装手册

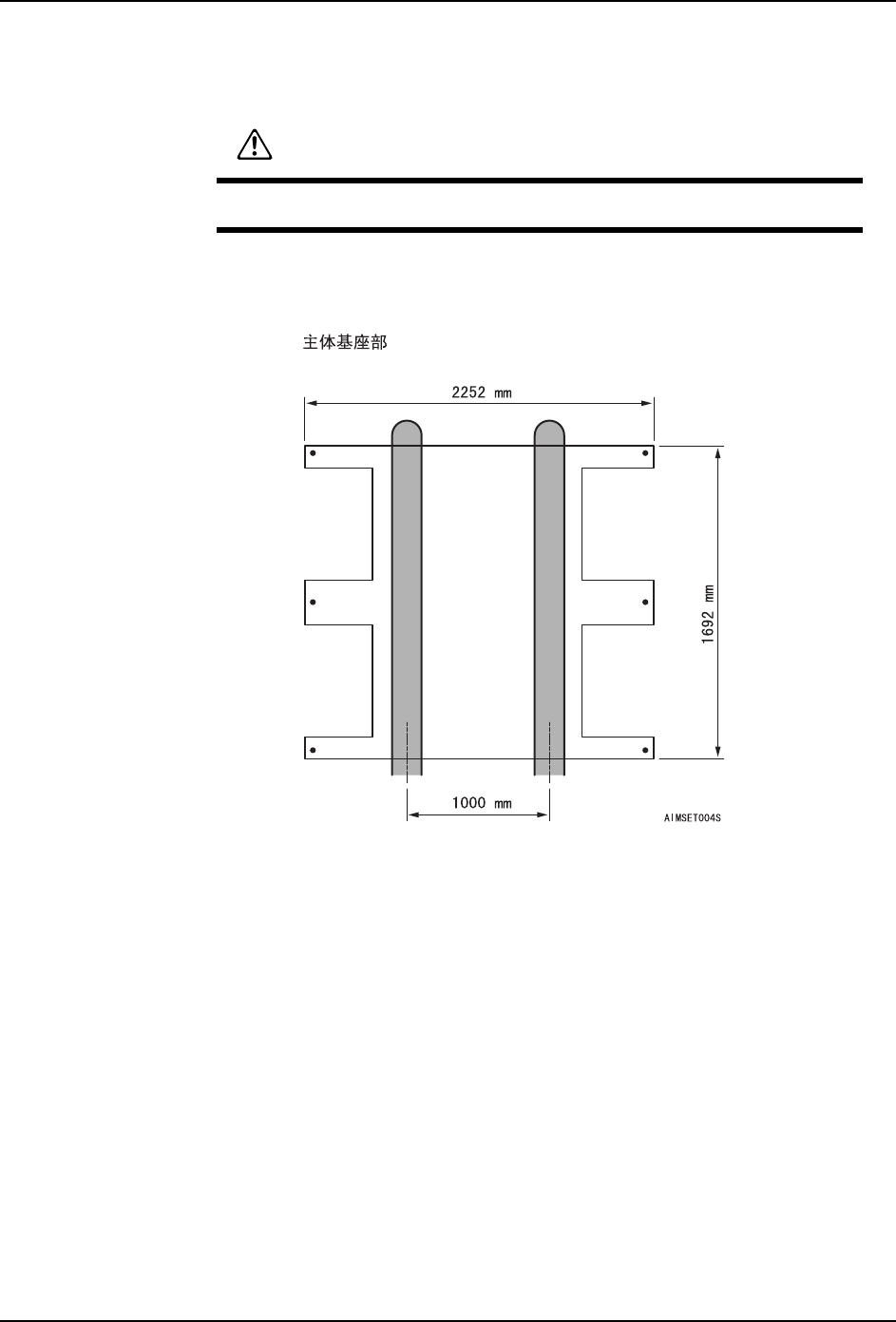

5. 将铲车插入机器时，需使铲车的左右铲与机器中心的距离相等。请将左右铲的间隔尽量
调大。
注意 )
关于铲车的使用，请参照制造商的说明书。
6. 请用铲车将机器举起 30cm 左右。
7. 请移动铲车至所定位置，并将机器轻放于水平调整图上。关于水平校正图的详情，请参
照「3.6水平调整」。
危险
严禁进入机器下部进行操作。
QD045-03 3. 机器的安装
AIM 安装手册 25
3.2 拆卸固定支架
下一步，卸下安装在机器上的固定支架（红色）。向机器供电前，必须将卸下所有的固定支
架。
3.2.1 拆除方法

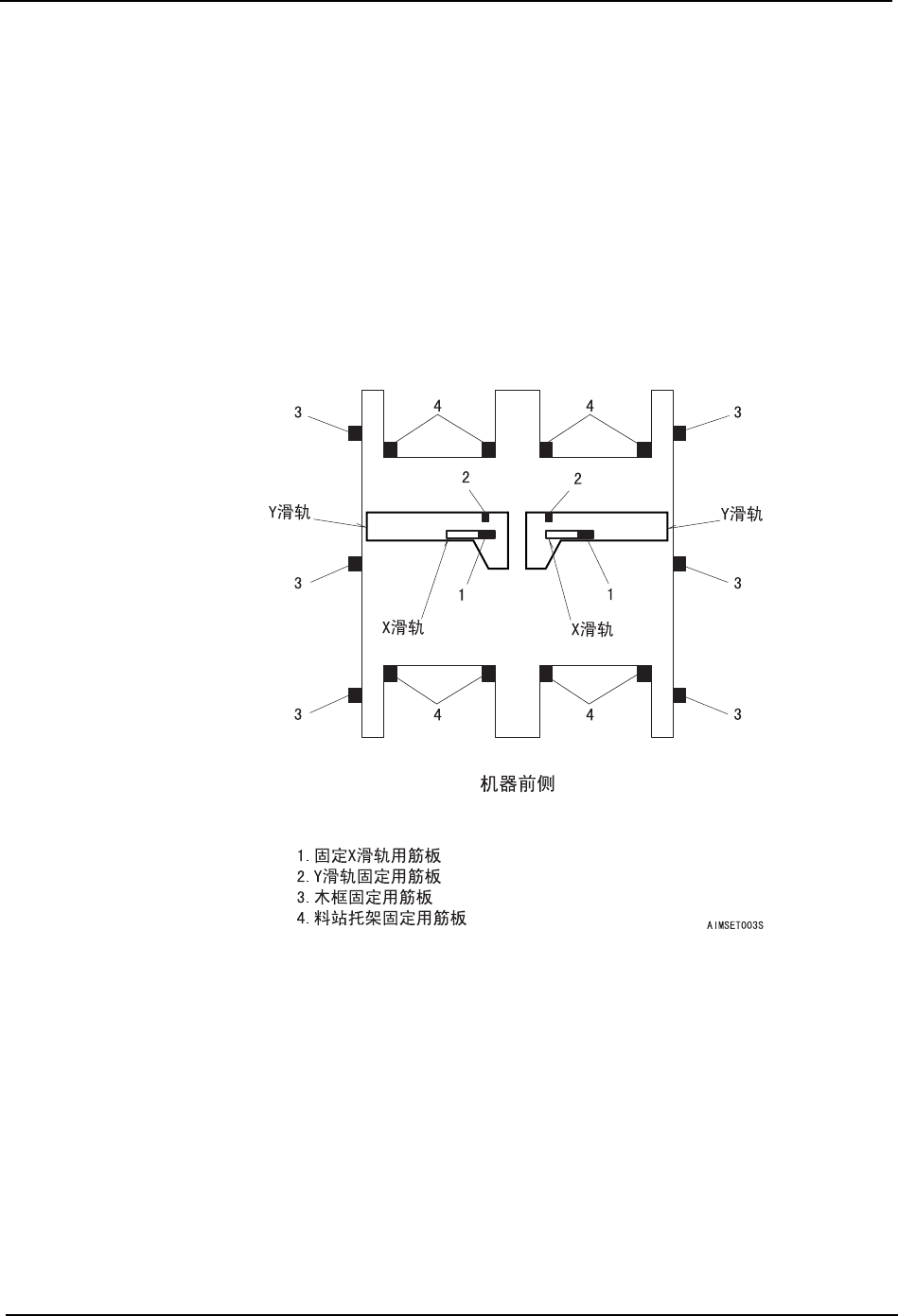

1. 卸下固定模组正面与基座的固定支架。各个模组的前后装有固定支架。
2. 请将 Y 轴移动部的固定支架从各模组上拆下。此时，请不要挤压工作头的侧面或握住手
柄移动工作头。这些固定用支架安装在 Y 电缆导轨的可动侧和固定侧之间。
3. 请将 X 轴移动部的固定支架从各模组上拆下。此时，请不要挤压工作头的侧面或握住手
柄移动工作头。这些固定用支架在 X 移动部右侧每个模组上各安装有一个。
注意 ) 拆卸固定支架时，请一并取下机器内外侧的保护材料。
