5. 将铲车插入机器时，需使铲车的左右铲与机器中心的距离相等。请将左右铲的间隔尽量
调大。
注意 )
关于铲车的使用，请参照制造商的说明书。
6. 请用铲车将机器举起 30cm 左右。
7. 请移动铲车至所定位置，并将机器轻放于水平调整图上。关于水平校正图的详情，请参
照「3.6水平调整」。
危险
严禁进入机器下部进行操作。
QD045-03 3. 机器的安装
AIM 安装手册 25
3.2 拆卸固定支架
下一步，卸下安装在机器上的固定支架（红色）。向机器供电前，必须将卸下所有的固定支
架。
3.2.1 拆除方法
1. 卸下固定模组正面与基座的固定支架。各个模组的前后装有固定支架。
2. 请将 Y 轴移动部的固定支架从各模组上拆下。此时，请不要挤压工作头的侧面或握住手
柄移动工作头。这些固定用支架安装在 Y 电缆导轨的可动侧和固定侧之间。
3. 请将 X 轴移动部的固定支架从各模组上拆下。此时，请不要挤压工作头的侧面或握住手
柄移动工作头。这些固定用支架在 X 移动部右侧每个模组上各安装有一个。
注意 ) 拆卸固定支架时，请一并取下机器内外侧的保护材料。
3. 机器的安装 QD045-03
26 AIM 安装手册
3.3 基本布线
以下说明电源电缆、网络以及供气管路的连接方法。
3.3.1 电源电缆
外部供应电压为 AC 200 V~230 V。若电压不在此范围内，请另外准备变压器。
电源容量为 3.0 kVA （最大）。请务必连接到大于这个容量的电源上。
为确保安全，请在供电 （工厂）侧安装符合下列规格的漏电断路器。
·额定灵敏度电流值：100 mA
·作用时间：0.1 sec 以内 （高速型）
电源电缆请使用下述外径尺寸的物品。
·φ 13 ～ 18mm
连接方法

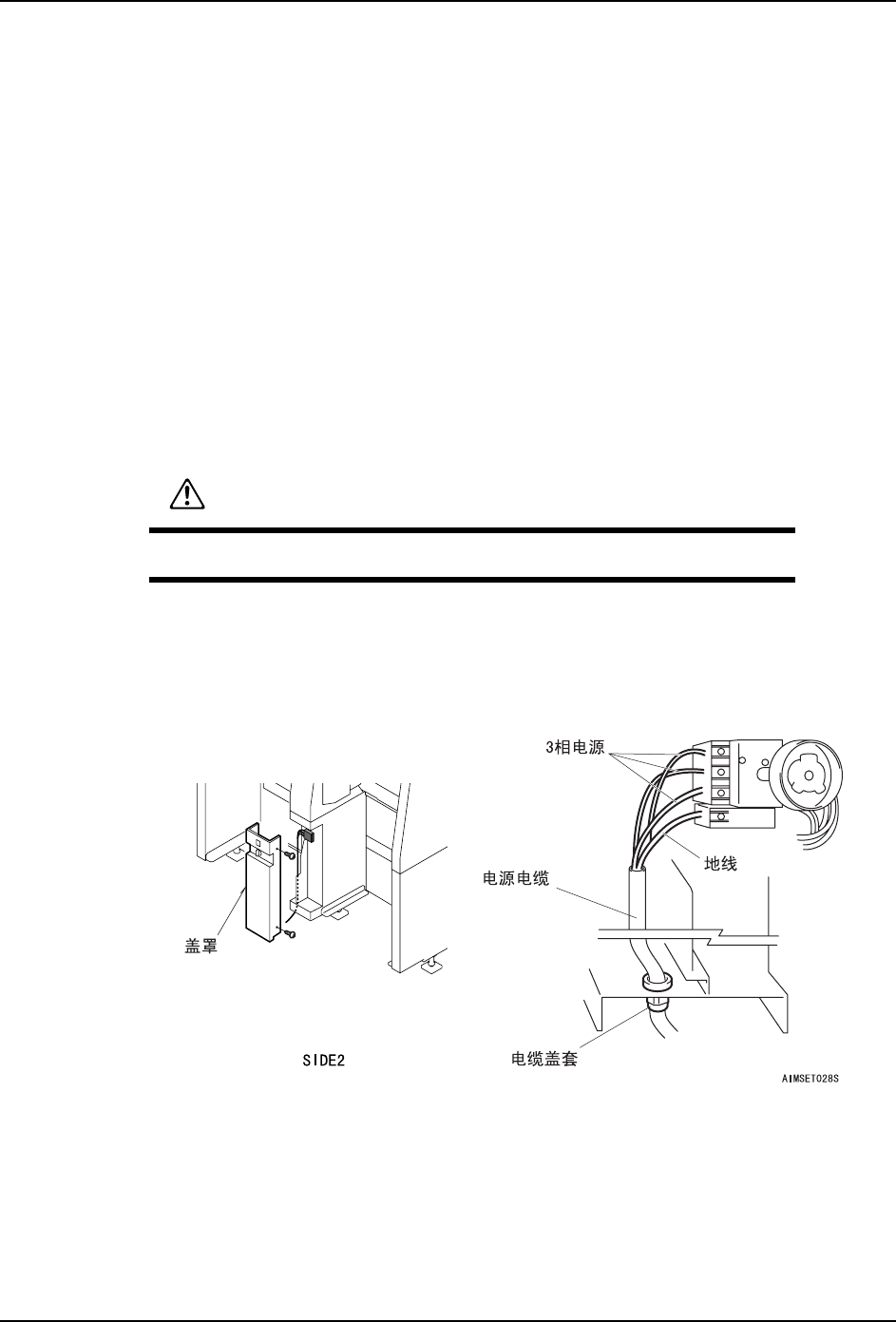

1. 拆除在 Side2 的中央下部的主电源开关的盖罩。
2. 从机器的电源接口插入电缆。
3. 将地线与地线端子板连接。
危险
操作前请确认外部电源断开，电缆中没有电流通过。
