QD045-03 3. 机器的安装 AIM 安装手册 51 3.10 管理电脑的连接 在此将管理电脑 （安装有附加软件的电脑）连接到本机上 。管理电脑是笔记本电脑时， 搭 载在本机的托板上。 台式电脑时， 有必要另外准备搭载显示屏之类的托板 （或者适当的台 式电脑） 。
3. 机器的安装 QD045-03
50 AIM 安装手册
3.9 网络设定
在可以和 AIM 基座通信之前，首先需要更改 IP 地址，使其与工厂的 IP 地址相符。若不知道
新 IP 地址，请向网络管理人员咨询。
使用 AIM 机的工具软件 “NetworkSetting”，通过网络可容易地设定基座用 IP 地址。
3.9.1 设定方法
1. 将 AIM 软件 CD-ROM 插入 CD-ROM 驱动器，并用资源管理器打开 CD-ROM 盘。
2. 双击 [AIM]，打开文件夹。
3. 双击 “NetworkSetting.exe”启动软件。
4. 根据需要，输入要更改的网络设定的基座的 IP 地址，单击 OK。
备注 )
若想知道当前设定的基座 IP 地址，请选择模组的手动指令中的信息指令。
5. 在适当的文本框中指定新 IP 地址、子网掩码以及默认网关，单击 NEXT。
注意 )
即使不更改这些项目的设定，也请按照当前的设定值重新进行设定。
6. 指定 AIM 所使用的主电脑名称。如果使用了域，则将域信息一并输入。
7. 单击 NEXT。
8. 如果使用的是 DNS 服务器，则需在适当的文本框中指定要使用的替代 DNS 服务器。
9. 完成所有设定后，单击 OK 将新设定内容传送至 AIM 机器。
10.重新启动 AIM 机器，使新网络设定生效。
QD045-03 3. 机器的安装
AIM 安装手册 51
3.10 管理电脑的连接
在此将管理电脑 （安装有附加软件的电脑）连接到本机上。管理电脑是笔记本电脑时，搭
载在本机的托板上。台式电脑时，有必要另外准备搭载显示屏之类的托板 （或者适当的台
式电脑）。
3. 机器的安装 QD045-03
52 AIM 安装手册
3.10.1 连接笔记本电脑时

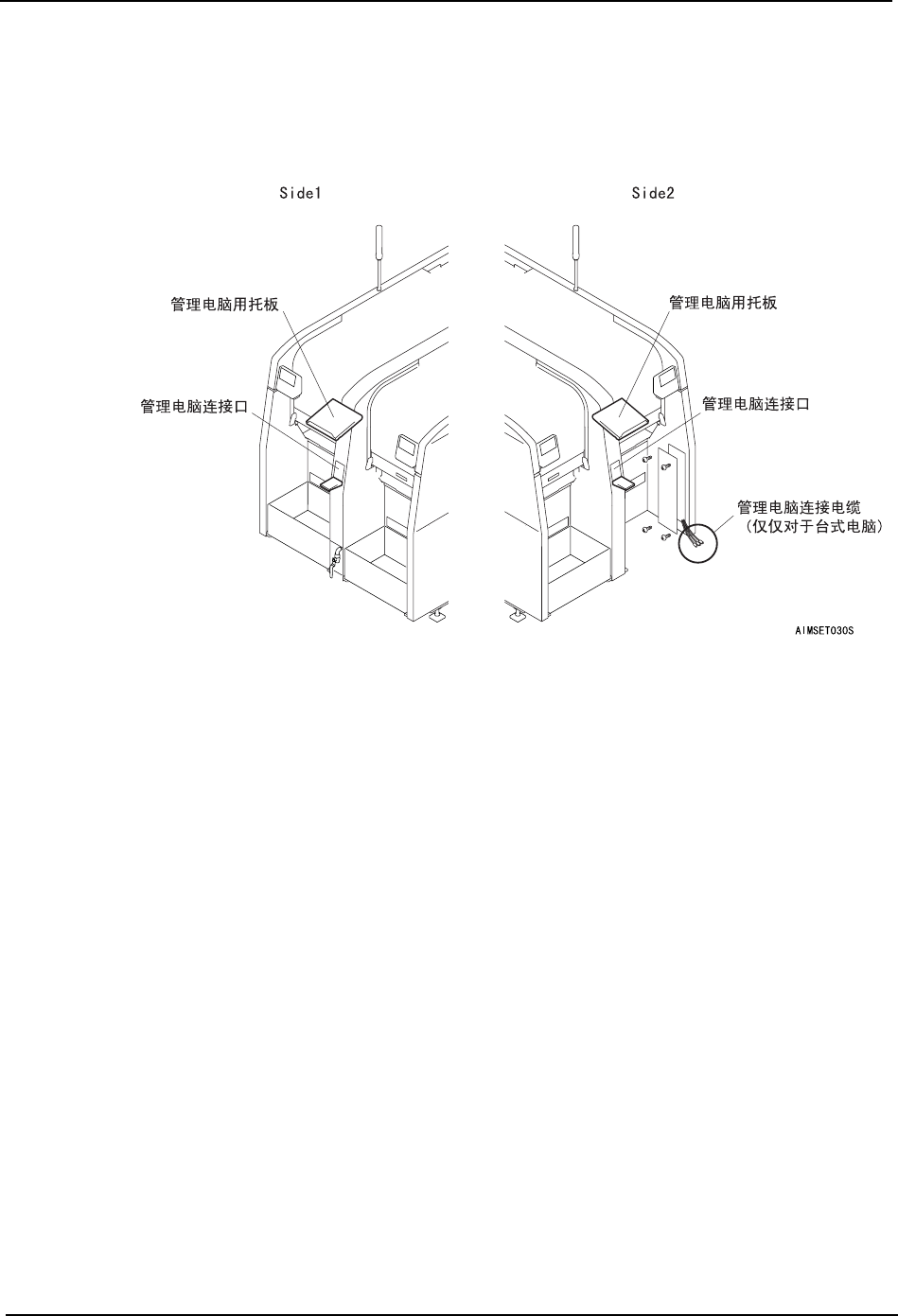

管理电脑用托板设置在机器的 Side1 以及 Side2 上。在要使用的机器侧的托板上固定笔记本
电脑，将通信电缆连接到在其下方的电源接口上。
连接
1. 将笔记本电脑搭载在托板上。使用附属的皮带，将电脑固定在托板上。
注意 ) 请注意不要使电脑从托架上滑落，用富庶的皮带紧紧地固定。
2. 将旋钮向左旋转，打开本机的连接口盖板。
3. 将电脑的电源电缆连接到因特网电缆的各自的接口。
4. 在托板下方的袋子中，收存有电源适配器的和电缆类物品。
5. 在托板侧面的孔内，穿过安全接头。
6. 在连接口盖罩打开的状态下，作为鼠标台进行使用。
注意
·电源接插头属管理电脑专用。请不要连接到电脑以外的机器上。会造成
对机器动作的影响。
·电源接插头的电压是 AC200 ～ 230V。请在确认作为电脑的输入电压处于
可以使用的状态下进行连接。
