3. 机器的安装 QD045-03 48 AIM 安装手册 7. 向右拧紧锁定旋钮。 8. 旋转折叠式手柄，通过调节料盘 单元 -L 的高度来调整 Y 轴方向上的水平度。 注意 ) 由于料盘单元 -L 处于被机器夹紧的状态，大幅度调整高度可能使连接销损坏。请慢慢调整。 9. 拧紧锁定杆。 10.锁定左右的脚轮 。
QD045-03 3. 机器的安装
AIM 安装手册 47
3. 将水平仪 （2 个）安装在料盘单元 -L 内塔下方的板上。
4. 向左旋松料盘单元 -L 下方的锁定旋钮。用料盘单元 -L 下方的调节旋钮调出 X 轴方向的
水平度后，进入下一步骤。
5. 将料盘单元 -L 慢慢插入 POWER ON 状态的模组内部。料盘单元 -L 完全插入后会自动被夹
紧。
6. 一边观察水平仪，一边旋动料盘单元 -L 下方的调整旋钮，正式调节 X 轴方向的水平度。
3. 机器的安装 QD045-03
48 AIM 安装手册
7. 向右拧紧锁定旋钮。
8. 旋转折叠式手柄，通过调节料盘单元 -L 的高度来调整 Y 轴方向上的水平度。
注意 ) 由于料盘单元 -L 处于被机器夹紧的状态，大幅度调整高度可能使连接销损坏。请慢慢调整。
9. 拧紧锁定杆。
10.锁定左右的脚轮。
QD045-03 3. 机器的安装
AIM 安装手册 49
3.8 PSU( 料盘存储器单元 )( 选项 )
PSU （料盘存储器单元）是收存不使用的料站托架的架子。在 PSU 上可以对料站托架安装供
料器。
使用前，有必要与电路板搬运高度相吻合，调整好 PSU 的高度。
3.8.1 高度的调整

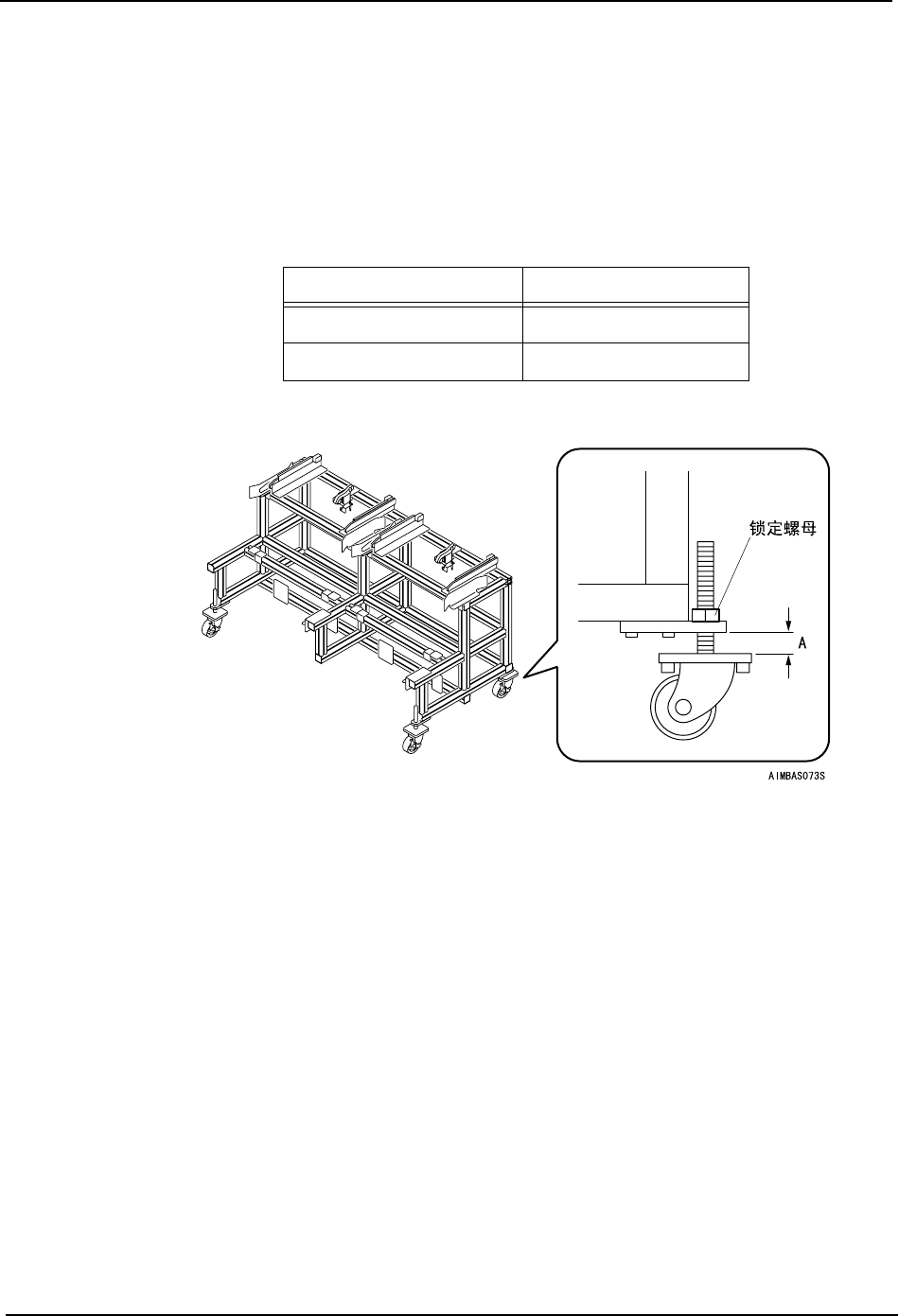

1. 请与电路板搬运高度相吻合，调整脚轮部分的高度 （4 处）。
电路板搬运高度 (mm) 脚轮部高度 A (mm)
900 30
950 80
