QA表 机种 确认方法 1. 使推拉测力计接触 Head 板的下图位置，移动 Head 板并测量移动负荷，确认已为左面所示的值。 • 滚珠螺杆轴的倾斜：相对于基准在±10 μm 以下 • Head 板的移动负荷：应该是 C<(A+B+10)[Ｎ ] ( 作为参考值，确认X轴的滑动负荷为 50[N]以下) A：不连接滚珠螺杆螺母状态下的X轴的移动负荷 B：滚珠螺杆螺母单体的移动负荷 C：将滚珠螺杆螺母用螺丝固定在贴装头板上时的移动载…

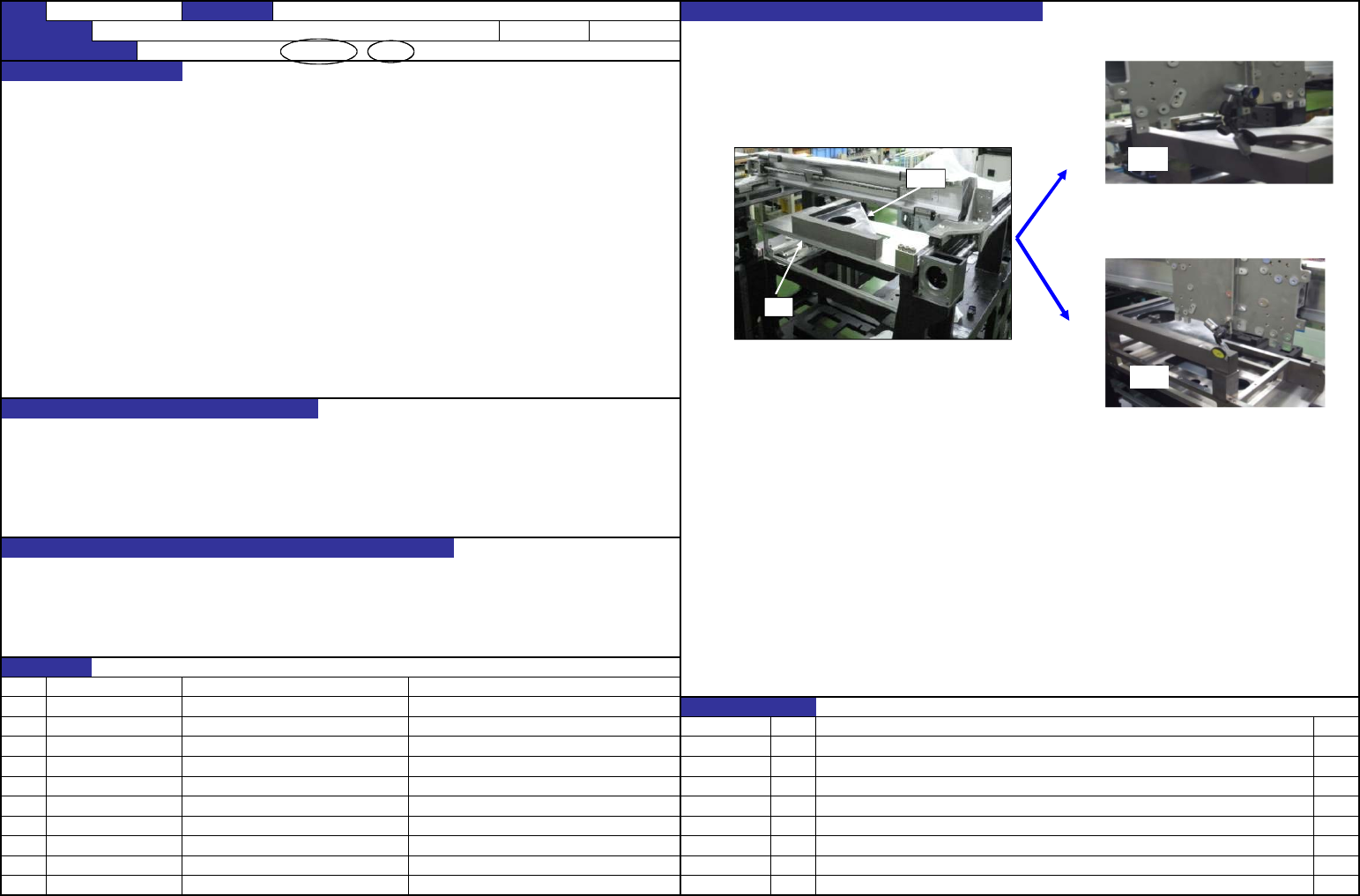

QA表
机种
确认方法
1. 在座架上放治具，再在上面放直角尺。
2. 将千分表装在Head板上。
3. 把直角尺的短边对准Ｙ轴。
ＸＹ的直角 ： ０．０２ｍｍ／５００ｍｍ 此时，Ｙ轴的走向与直角尺的平行度为0.002mm/300mm以下。
4. 请确认Ｘ轴的直角度为0.020mm／500mm。
调整方法
1. 依照上述工序设置直角尺。
进行调整时，固定在LM滑块上的X框架头L、R之
定位螺丝须是未紧固状态。
2. 调整到Ｘ轴的直角度为0.02mm／500mm。
贴装精度的直角偏斜
１．贴装精度的直角偏斜
２．从LM导轨发出异音及LM导轨损坏
３．贴装精度恶化，吸附率降低
No.
①
② No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称
ＸＹ装置
确认方法及调整方法（故障处理方法）
功能名称
ＸＹ的直角
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
变更履历
日期 内容
直角尺
治具
Y
X
Y方向
X方向
【1】-6
QA表
机种
确认方法
1. 使推拉测力计接触Head板的下图位置，移动Head板并测量移动负荷，确认已为左面所示的值。
• 滚珠螺杆轴的倾斜：相对于基准在±10μm以下
• Head板的移动负荷：应该是C<(A+B+10)[Ｎ] (作为参考值，确认X轴的滑动负荷为50[N]以下)
A：不连接滚珠螺杆螺母状态下的X轴的移动负荷
B：滚珠螺杆螺母单体的移动负荷
C：将滚珠螺杆螺母用螺丝固定在贴装头板上时的移动载荷
（滚珠螺杆螺母连接前后之移动负荷的差应在10N以下）
（适用于全行程，两端部应无显著的负荷变动）
调整方法
1. 将贴装头板安装到X滚珠螺杆螺母之前，测量X轴(X滚珠螺杆螺母单体)的滑动负荷。
2. 使Head板位于基准侧，在此状态下固定X滚珠螺杆螺母。
与滚珠螺杆所受的负荷有关，严重影响滚珠螺杆的寿命。 此时，将螺丝临时紧固，重复移动一下Head板，使螺母位置与轴位置磨合。
1. X轴方向移动时的异音
2. X滚珠螺杆损坏及寿命降低
No.
①
② No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称
ＸＹ装置
确认方法及调整方法（故障处理方法）
功能名称
X轴滚珠螺杆定心
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
※不符合左面所示的滑动负荷值时，将垫隙片插入X_MOTOR_FRAME与X_AXIS_FRAME之间进行调整，
直至符合滑动负荷的值。
对象元件
货号 品名 有关质量特性
40098047 X_BALL_SCREW_XL
变更履历
E3019721000 SIM(0.1mm)
日期 内容
3．使贴装头板从X_STOPPER离开7.5mm，在此位置上把推拉测力计接触贴装头板的滑动负荷测量位置，
移动贴装头板并测量滑动负荷，确认已为左面所示的值。
滑动负荷测量位置
Head板
基准侧
X滚珠螺杆螺母
支架侧
X滚珠螺杆支架
【1】-7
QA表
机种
确认方法
1. 利用治具测定基准侧端的纵向及横向位置（将该测定值作为基准值）。
2. 利用治具测定支持侧端的纵向及横向位置，确认测定值为基准值的±10μm。
3. 把螺母嵌入安装好的滚珠螺杆，将推拉测力计抵住X轴的中央部位置，移动Y轴以测量移动载荷。(A)
• 滚珠螺杆轴的倾斜：相对于基准在±10μm以下 4. 测量滚珠螺杆螺母的滑动负荷，作为左面的值。(B)
• Y轴的移动负荷：应该是C<(A+B1+B2+10)[Ｎ] (作为参考值，确认Y轴的滑动负荷为120[N]以下) 5. 固定Y滚珠螺杆螺母，将推拉测力计抵住X轴的中央部位置测量移动载荷，确认左面所示的条件式成立。
A：不连接滚珠螺杆螺母状态下的X轴的移动负荷
B：滚珠螺杆螺母单体的移动负荷 (B1:YL侧,B2:YR侧) 调整方法
C：将滚珠螺杆螺母用螺丝固定在框架头上时的移动载荷 1. 调整Y调节板的位置，使纵向偏斜和横向偏斜的测定值为±10μｍ。
（滚珠螺杆螺母连接前后之移动负荷的差应在10N以下） 2. 使X轴位于基准侧（前侧），在此状态下固定Y滚珠螺杆螺母。
（适用于全行程，两端部应无显著的负荷变动） 此时，将螺丝临时紧固，重复移动一下X轴，使螺母位置与轴的位置磨合。
固定螺母时，使X轴接触基准侧限动器，在此状态下进一步旋紧螺母的螺丝。
3. 使推拉测力计接触X轴的中央部的位置，移动Y轴测量移动负荷，确认已经是左面所示的值。
4. 用治具确认在规格值以内。
与滚珠螺杆所受的负荷有关，严重影响滚珠螺杆的寿命。
1. Y轴方向移动时的异音
2. Y滚珠螺杆损坏及寿命降低
No.
①
② No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称
ＸＹ装置
确认方法及调整方法（故障处理方法）
功能名称
Y轴滚珠螺杆定心
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40106040 Y_BALL_SCREW_M
变更履历
40106041 Y_BALL_SCREW_L
日期 内容
轴测量位置
支架侧(后
)
基准侧(前
滚珠螺杆螺
X轴
Y调节
