QA表 机种 ①电动台架导板上面～传感器上面尺寸（左右之差在 0.1mm以下） ・ 送料器浮起传感器 (机械台架基准： 123.3mm) 116.75±0.1mm ・ 误插入防止传感器 (机械台架基准： 125.7mm) 114.35±0.1mm ※安装如②时 ・ 送料器浮起传感器 (机械台架基准： 127.6mm) 121.05±0.1mm ・ 误插入防止传感器 (机械台架基准： 130.0mm) 118.65±0.1mm 检测送料器…

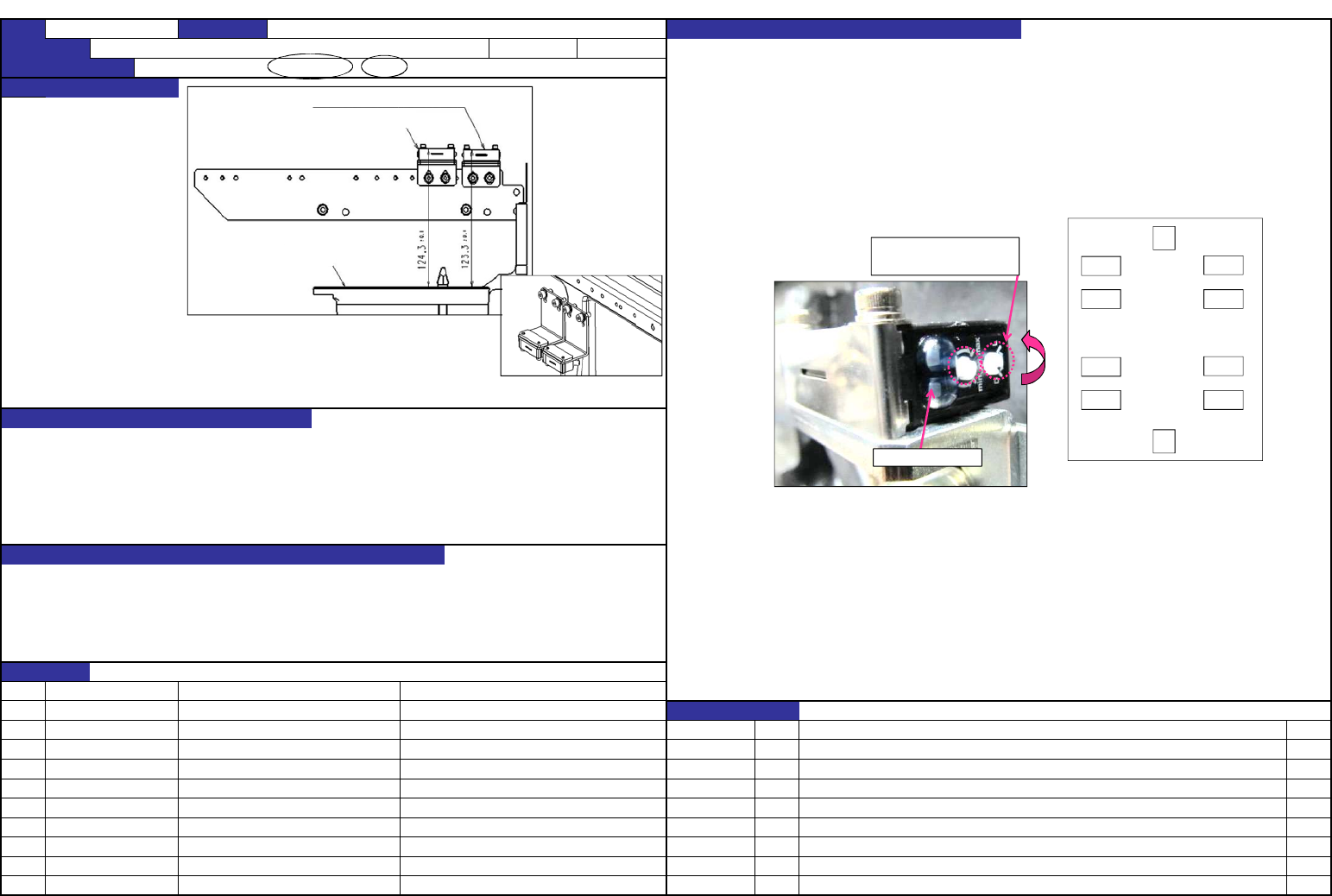

QA表
机种
机械式台架上面～传感器上面尺寸
（左右之差在0.1mm以下）
・机器内侧
123.3±0.1mm
・机器外侧
124.3±0.1mm
※
安装如图②时
・机器内侧
・机器外侧
检测送料器上盖是否打开松动。
检测送料器上部的贴装头动作范围内有无异物。
如果安装位置过高：头部损坏
如果安装位置过低：不能进行生产
ＮＯ
①
②
No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 台架周边装置 确认方法及调整方法（故障处理方法）
功能名称 送料器浮起传感器的高度（机械式送料器规格）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
127.6±0.1mm
128.6±0.1mm
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
变更履历
日期 内容
1.传感器的高度按照规格调整值进行组装。
2. 将受光侧的旋钮旋转到min侧（左侧），使传感器成阻断状态。
3. 将旋钮慢慢地向max侧（右侧）旋转，使处于受光侧指示灯红绿均亮灯的位置。
4. 将NF12装在台架的左、中、右，开闭前盖，确认传感器会OFF(机器内侧)。
5. 请把NF16，NF32送料器－安装在与4相同的位置，用手打开顶盖，确认在１０ｍｍ以内传感器就变为OFF。
※当传感器变为OFF（绿灯熄灭）时，要转动旋钮使绿灯点亮。
※因为进行第3步操作时如将旋钮调得过大，传感器会对护盖开放无反应。
送料器浮起传感器（机器内侧）
机械式台架上面
F
R
投光
受光
受光
投光
投光
受光
受光
投光
送料器浮起传感器（机器外侧）
因交货时已设定为D(暗)，
故请改变为L(照明)。
光量调整部(旋钮)
①
②
【9】-8
QA表
机种
①电动台架导板上面～传感器上面尺寸（左右之差在0.1mm以下）
・送料器浮起传感器
(机械台架基准：123.3mm)
116.75±0.1mm
・误插入防止传感器
(机械台架基准：125.7mm)
114.35±0.1mm
※安装如②时
・送料器浮起传感器
(机械台架基准：127.6mm)
121.05±0.1mm
・误插入防止传感器
(机械台架基准：130.0mm)
118.65±0.1mm
检测送料器上盖是否打开松动。
检测送料器上部的贴装头动作范围内有无异物。
如果安装位置过高：头部损坏
如果安装位置过低：不能进行生产
ＮＯ
①
②
No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 台架周边装置 确认方法及调整方法（故障处理方法）
功能名称 供料器浮起传感器+误插入防止传感器的高度(电动供料器规格)
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
变更履历
日期 内容
1.传感器的高度按照规格调整值进行组装。
2. 将受光侧的旋钮旋转到min侧（左侧），使传感器成阻断状态。
3. 将旋钮慢慢地向max侧（右侧）旋转，使处于受光侧指示灯红绿均亮灯的位置。
4. 将ETF8S安装在台架的左、中、右，确认传感器是否OFF。
※当传感器变为OFF（绿灯熄灭）时，要转动旋钮使绿灯点亮。
5. 将ETF8S安装在与3相同的位置，打开压料盖，确认10mm以内传感器就变为OFF。
※因为进行第3步操作时如将旋钮调得过大，传感器会对护盖开放无反应。
前侧、后侧均相同
F
R
投光
受光
受光
投光
投光
受光
受光
投光
①
误插入防止传感器
送料器浮起传感器
电动台架导板上面
因交货时已设定为D(暗)，
故请改变为L(照明)。
光量调整部(旋钮)
②
【9】-9
QA表
机种
１．手动按下电磁阀的操作按钮→锁紧、使支撑台上升。（也可手动控制）
２．将杠杆式刻度盘安装到Head的OCC摄像机托架上，将治具支撑销放置在以下圆圈部位测量其上部【A】的值，
调整为规格值（平面度：0.02mm）。（测量4处）
１．支撑台的上面平面度：0.02mm （仅4处测量位置）
支撑台的高度 ：CAL块第一标记周围－115.5（±0.05mm）
１．将基板的平面度保持稳定
１．基板的平面度不稳定，会发生贴片不良。
ＮＯ
①
②
No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 支撑台 确认方法及调整方法（故障处理方法）
功能名称 稳定支撑基板（调整支撑台的平面及高度）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
变更履历
日期 内容
治具支撑销
115.5
操作按钮
螺母
螺丝
Ａ
平面度调整方法
①拧松螺母
②转动螺丝上下调整
（从下方操作螺丝）
※有4处要进行操作
③固定螺母
如果初始的偏差量较大，将游
标卡尺从台上的开孔插进入，
确认台面上表面～螺丝前端部
位的高度，较易于调整偏差量
【10】-1
