QA表 机种 1.L-wideOP的设置 ・ 仅在L规格时在MS参数中设置于 LwideOP。 规格值： ・ 针对机器初始设置中取得的外形基准位置X方向值，按以下所示进行设置。 ΔX： 15 μm 请把下述数值加上当前已设置的数值。 ΔY： 15 μm 左→右 右→左 +50mm -50mm 2.执行生产程序 ・ 为L基板规格时使用50点识别的生产程序 3.反映到参数 ・ 把取得的BOC数据读入 Excel 表格，确认属于规格值以内。 …
QA表
机种
1. XY校正系数的取得
① 通过MSP设置要领书的“3.5 直角调整”，取得XY校正系数。
治具基板的BOC标记位置与标记识别结果之差：±20μm以内
2. 检验方法
① 进行原点复归动作。
② 读入贴片精度检验用的生产程序，执行玻璃治具基板的BOC标记识别。
③ 将标记识别结果输入精度检验表（Excel）时，确认下列网状部分的值在规格之内。
１．影响贴装精度的ＸＹ。
２．影响吸附可靠性。
１．贴装精度恶化
２．吸附可靠性降低
No.
①
② No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
XY
No.1 0.00 0.00
No.2 374±0.02 0.00
No.3 0±0.02 324±0.02
JX-350 装置名称
ＸＹ装置
确认方法及调整方法（故障处理方法）
功能名称
ＸＹ轴的修正系数
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
BOC校正值
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
变更履历
日期 内容
【1】-21
QA表
机种
1.L-wideOP的设置
・仅在L规格时在MS参数中设置于LwideOP。
规格值： ・针对机器初始设置中取得的外形基准位置X方向值，按以下所示进行设置。
ΔX：15μm 请把下述数值加上当前已设置的数值。
ΔY：15μm
左→右 右→左
+50mm -50mm
2.执行生产程序
・为L基板规格时使用50点识别的生产程序
3.反映到参数
・把取得的BOC数据读入Excel表格，确认属于规格值以内。
・超出规格值时，输出修正值反映到MSS参数。
・反映到MS参数后，再次执行BOC识别，将BOC数据读入Excel表格确认精度。
１．影响贴装精度的ＸＹ。
１．贴装精度恶化
No.
①
② No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称
ＸＹ装置
确认方法及调整方法（故障处理方法）
功能名称
OCC弯曲校正
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
变更履历
日期 内容
【1】-22
QA表
机种
确认方法

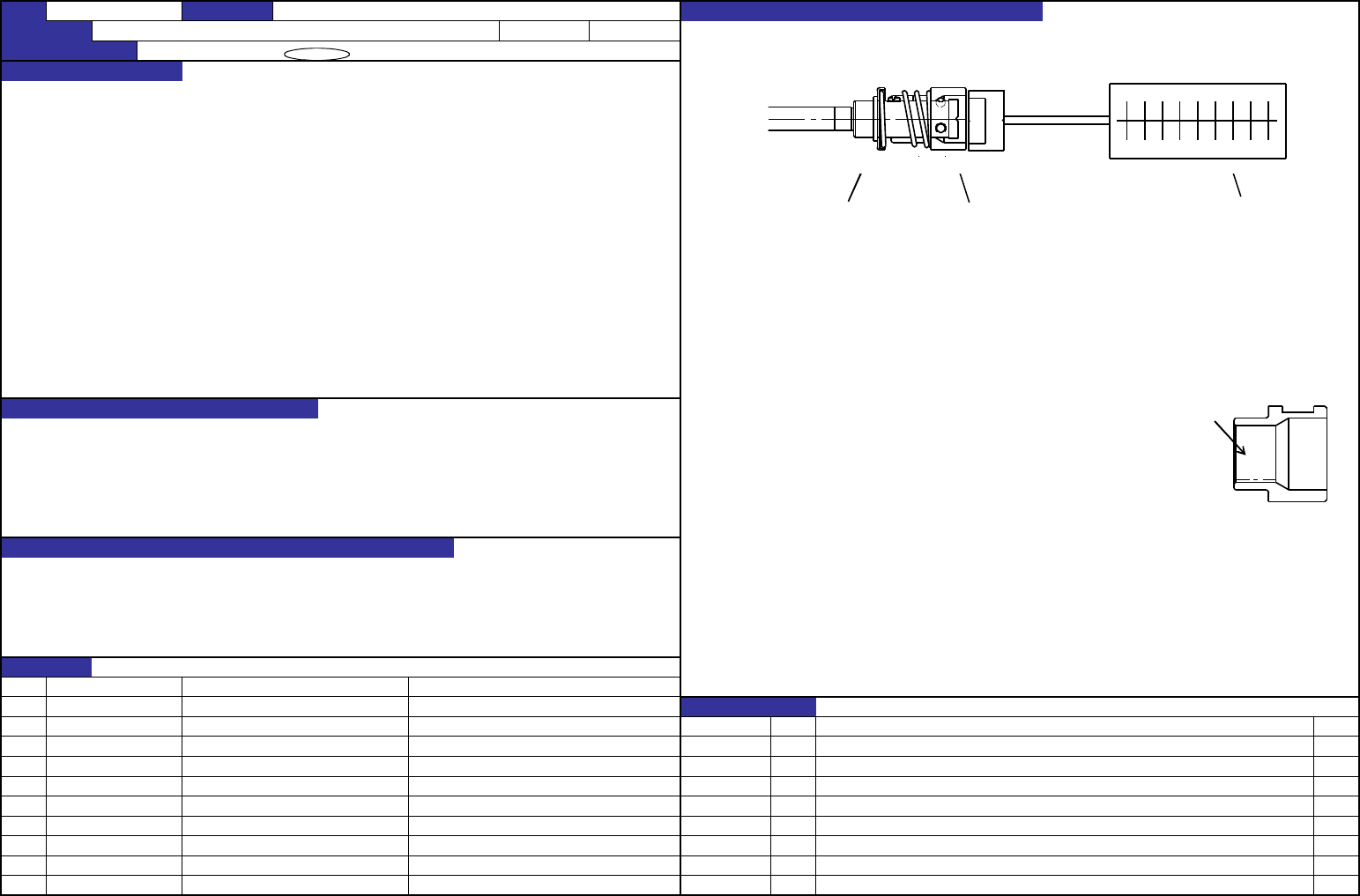

杆张力压吸嘴中心，测定吸嘴被压进时的力量。
组装后吸嘴开放应在15.68N (1.6kgf) 以下的力量下顺利移动。
Z滑动轴 吸嘴套 杆张力
故障原因
１．吸嘴套轴、吸嘴套轴ＩＣ、吸嘴套、吸嘴套ＳＰ元件不良 吸嘴套
２．润滑脂涂抹量过少。
Ａ部
Ｚ马达转矩，影响吸嘴更换。 调整方法
１．更换零件。
２．向吸嘴套的A部涂硅胶润滑脂(G-40M)。
发生Ｚ马达超负荷异常。
吸嘴更换异常
ＮＯ
①
② No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
功能名称 吸嘴套动作
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40044586 Z滑动轴 LNC
变更履历
40046632 吸嘴套
日期 内容
L151E821000 吸嘴套ＳＰ
【2】-1
