QA表
机种
1.
将伺服放大器的轴选择开关设置为以下的值
2. 旋转选轴用的旋转开关（SW1），使其箭头指向下列设置值。
3. 参考左图所示的配置图，要逐轴进行选轴旋转开关的设置。
伺服放大器轴选择设置值
设置是为了进行伺服放大器与定位板之间的正常通信动作
・发生定位板与伺服放大器之间的SSCNET通信错误
ＮＯ
①
②
No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 XY轴伺服放大器 确认方法及调整方法（故障处理方法）
功能名称 XY轴伺服放大器的轴设置
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
打开伺服放大器前上方的盖。
伺服放大器 轴选择开关设置值
X0
YL 2
YR 3
伺服放大器 轴选择开关设置值
X0
YL 2
YR 3
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40129652 SERVO AMP 750W
变更履历
40129654 SERVO AMP 2000W
日期 内容

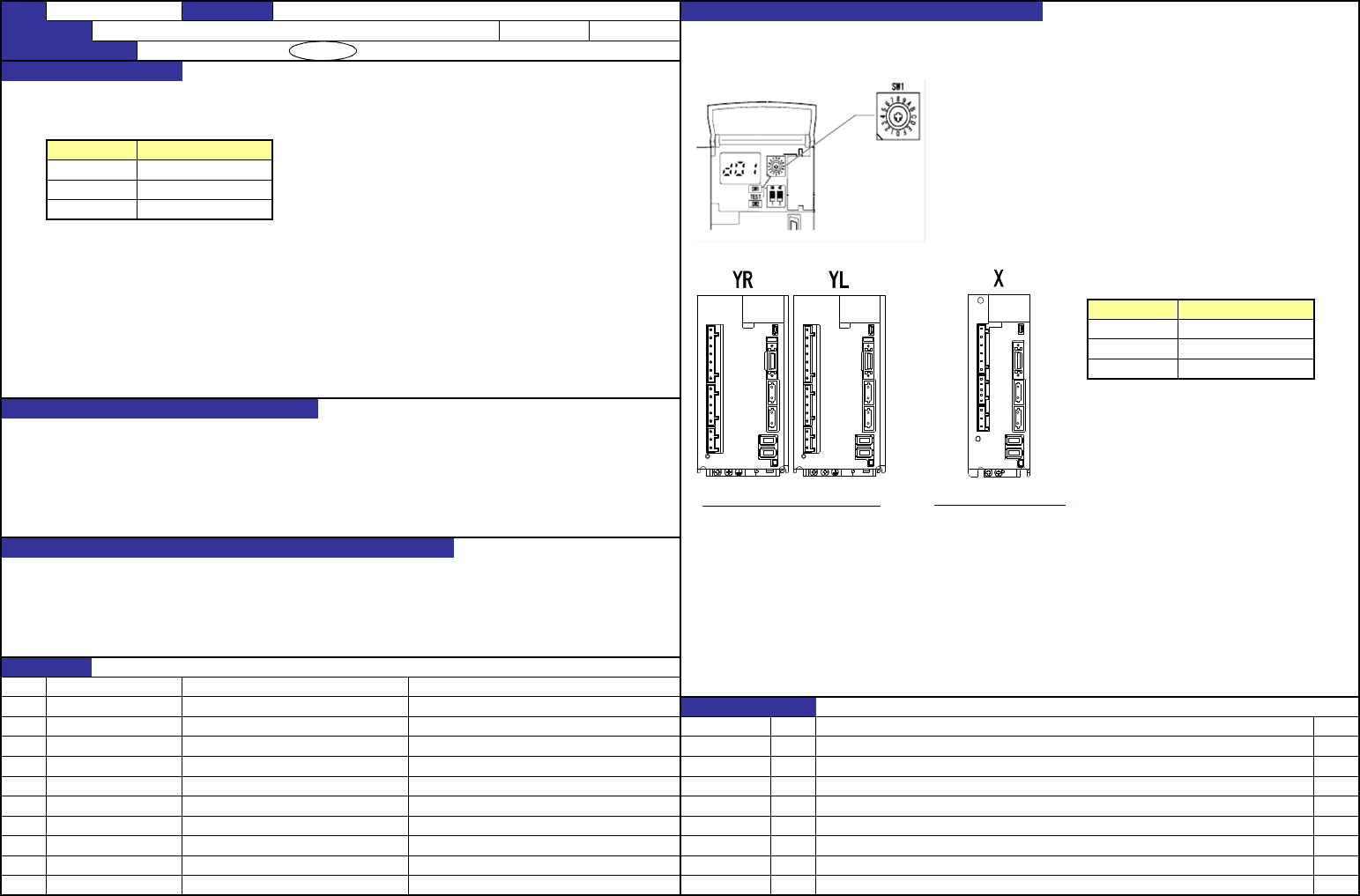

图1 Y轴伺服放大器配置图
图2 X轴伺服放大器
【11】-3
QA表
机种
1.
将伺服放大器的轴选择开关设置为以下的值
2.
3.
表1 选轴旋转开关设置值

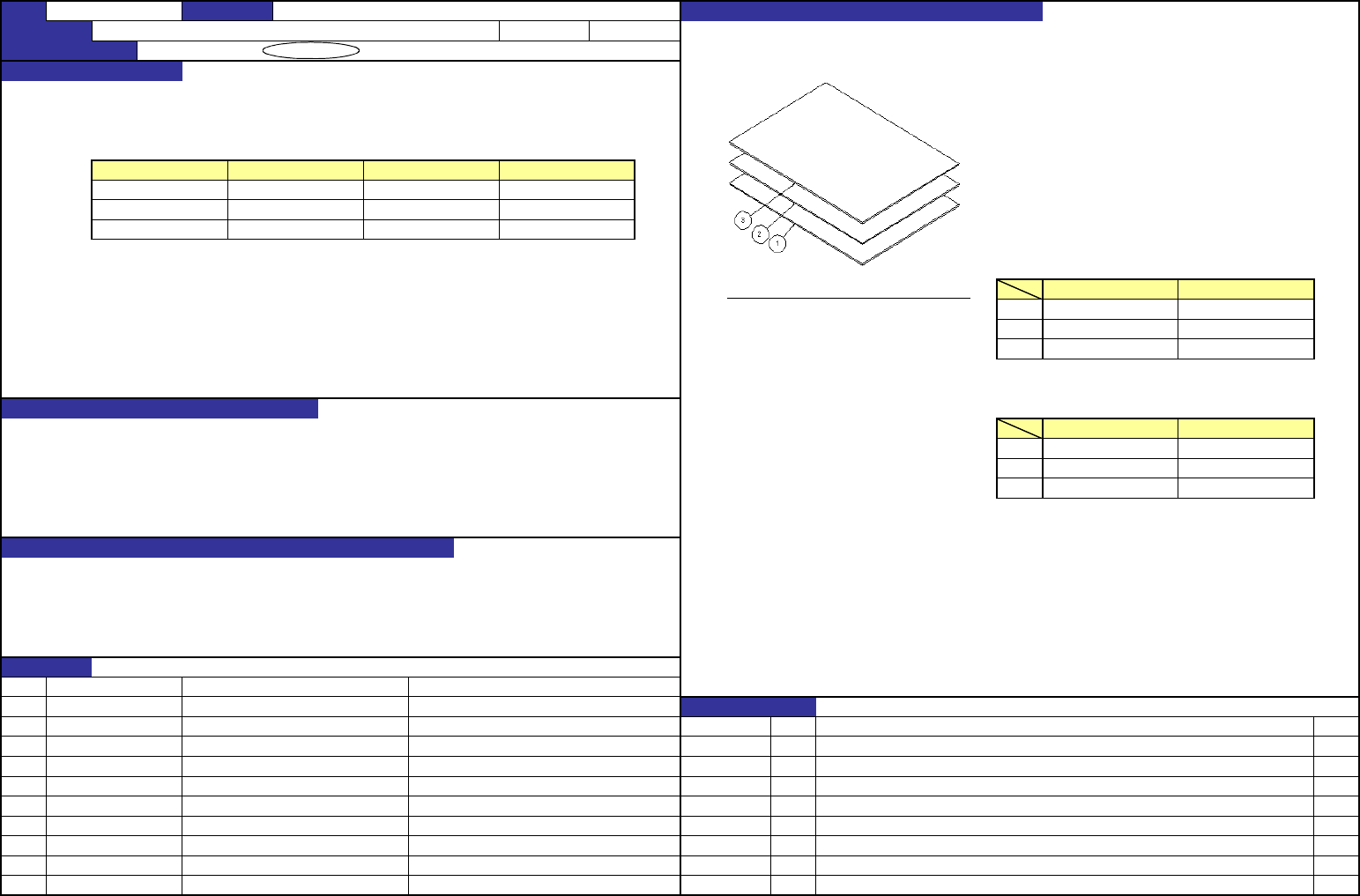

图1 Z/θ轴伺服放大器配置图（贴装头单元）
①
②
③
表2 运行模式选择拨码开关设定值
1. 设置是为了进行伺服放大器与定位板之间的正常通信动作
①
②
③
1. 发生定位板与伺服放大器之间的SSCNET通信错误
2. 由于电动机未连接错误而不能接通伺服电源
ＮＯ
①
②
No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 Z/θ轴伺服放大器 确认方法及调整方法（故障处理方法）
功能名称 Z/θ轴伺服放大器的轴设置
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
伺服放大器
轴选择开关设置值
轴编号辅助设定开关1
备考
L1、2 Z/θ轴用 0 全部OFF
L3、4 Z/θ轴用 4 全部OFF
L5、6 Z/θ轴用 8 全部OFF
伺服放大器 轴选择开关设置值
L1、2 Z/θ轴用
0
L3、4 Z/θ轴用
4
L5、6 Z/θ轴用
8
功能作用（规格调整值的意义）
伺服放大器 轴选择开关设置值
L1、2 Z/θ轴用 全部OFF
L3、4 Z/θ轴用 全部OFF
L5、6 Z/θ轴用 全部OFF
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40129650 4AXIS SERVO AMP
变更履历
日期 内容
旋转各伺服放大器的选轴用的旋
转开关（CS1），使其箭头指向下
列设置值。
参考图1所示的配置图，要逐轴进
行选轴旋转开关的设置(参照表
1)。
拨码开关1按以下设定值(表2)所
示进行设定。
【11】-4
QA表
机种
１．调整前请确认『ＤＣ电源输出电压的调整』。
２．转动传送步进马达，把５相步进驱动器上的『ＣＰ１』，『ＣＰ２』端子间
接到数字万用表进行测定。
驱动电流：１．４００Ａ±０．００５Ａ／相 数字万用表的连接是『ＣＰ１』接“＋”，『ＣＰ２』接“－”。
３．『ＣＰ１』～『ＣＰ２』间的电压为
２．８Ｖ±０．０１Ｖ
慢慢转动『ＲＵＮ』。
４．步进驱动器上的设定开关如下图所示。
１：ＯＮ
２：ＯＦＦ

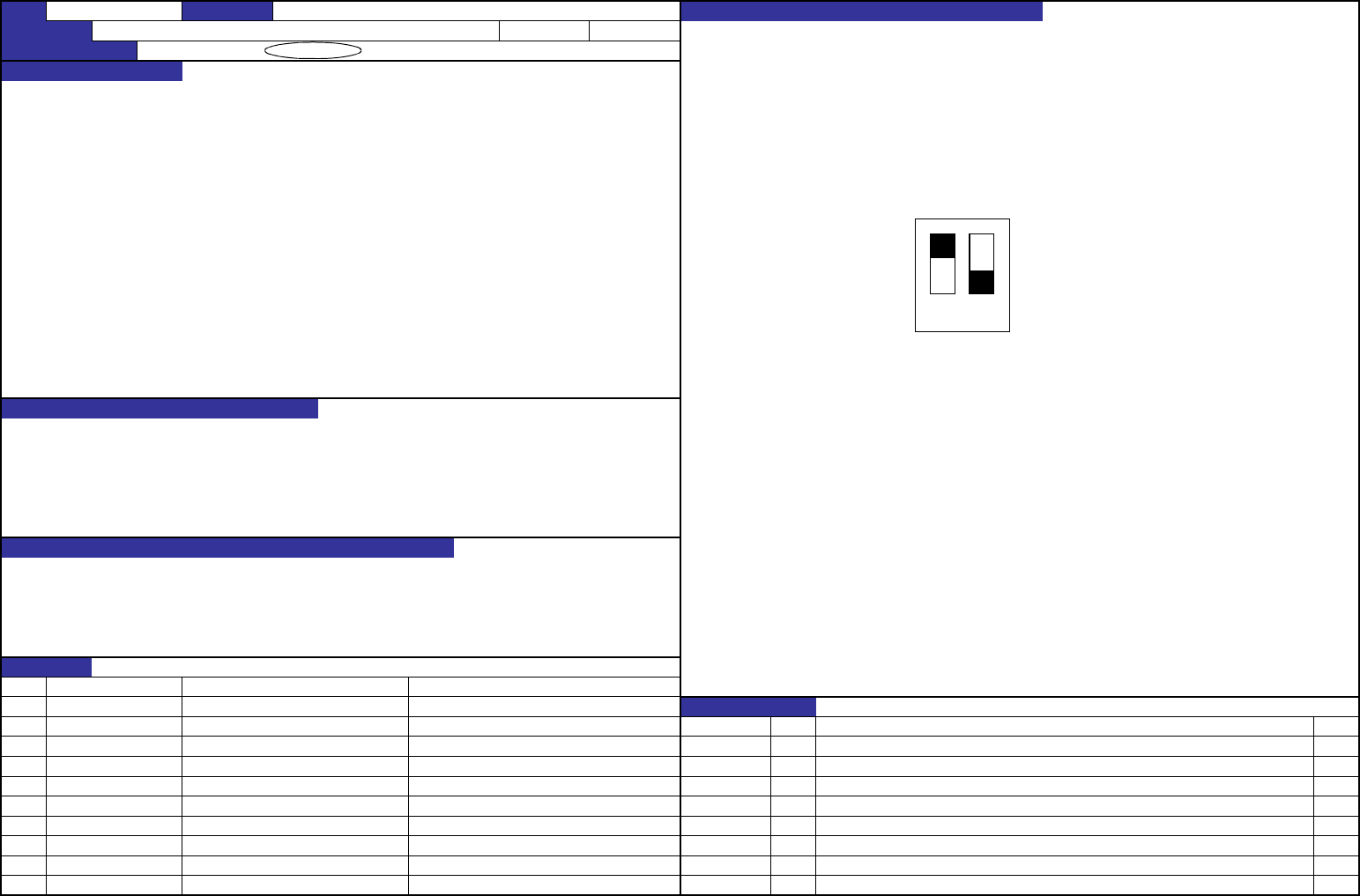

图1. 步进驱动器的指拨开关设置图
１．把传送用步进电动机的转矩调整到适宜值。（中心环状缓冲器）
１．步进马达异常造成传送错误
２．步进马达温度上升
ＮＯ
①
②
No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 传送马达 (IN/CENT/OUT) 确认方法及调整方法（故障处理方法）
功能名称 传送步进马达驱动电流(M/C Rev.D之前可以应用)
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
HM001320000 5相步进驱动器 ＤＣ电源输出电压的调整
变更履历
日期 内容
ON
1 2
【11】-5
