QA表 机种 １．支撑销高度 高度尺寸：调整为A=113±0.05mm后，用固定螺丝（2个）固定。 １．支撑销高度尺寸 ： （A尺寸 113±0.05ｍｍ）（参照右图） １．将基板的平面度保持稳定 １．基板的平面度不稳定，会发生贴片不良。 ＮＯ ① ② No. 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ JX-350 装置名称 支撑台 确认方法及调整方法（故障处理方法） 功能名称 可支撑基板的背面（支撑销高度调整） 质量保证类别 功能 ・ …
QA表
机种
１．一边看着减压阀压力计，一边调整，使压力变为规格值。
２．调整支撑台的动作速度
１．支撑台的供应气压：0.5ＭＰa（±0.05ＭＰa） ① 手动控制使支撑台上升、下降。
２．支撑台动作速度 「手动控制」 → 「控制」 → 「传送系统」 → 「个别控制」
上升：400±20ms ② 调整速度控制器，使显示的动作时间上升为400±20ms、下降为400±20ms。
下降：400±20ms 注） 要从全关向开的方向调整
３．支撑台的运动顺畅。
③ 固定速度控制器的调整旋钮。
３．将支撑台ON-OFF，观察上升、下降的动作。
如果运动不畅，要检查碰到其他单元装置，以及气管是否有折弯等，
如果没有问题，需重新调整导向轴（40078532）。
１．对规格值内重量的基板进行稳定支撑。
２．使对基板的支持顺畅（无碰撞）。
３．使节拍稳定。
１．不能支撑规格值内重量的基板（不能抬升）。
２．速度_快（时间短）：对基板上的贴片元件造成不良影响（位置偏移等）。
３．速度_慢（时间长）：増加节拍。
ＮＯ
①
②
No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 支撑台 确认方法及调整方法（故障处理方法）
功能名称 基板贴片元件的稳定（支撑台的动作速度）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
变更履历
日期 内容
减压阀
速度控制器（上升）
速度控制器（下降）
传送通道内
【10】-3
QA表
机种
１．支撑销高度
高度尺寸：调整为A=113±0.05mm后，用固定螺丝（2个）固定。
１．支撑销高度尺寸 ： （A尺寸 113±0.05ｍｍ）（参照右图）
１．将基板的平面度保持稳定
１．基板的平面度不稳定，会发生贴片不良。
ＮＯ
①
②
No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 支撑台 确认方法及调整方法（故障处理方法）
功能名称 可支撑基板的背面（支撑销高度调整）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
变更履历
日期 内容
A=113±0.0
固定螺丝
【10】-4
QA表
机种

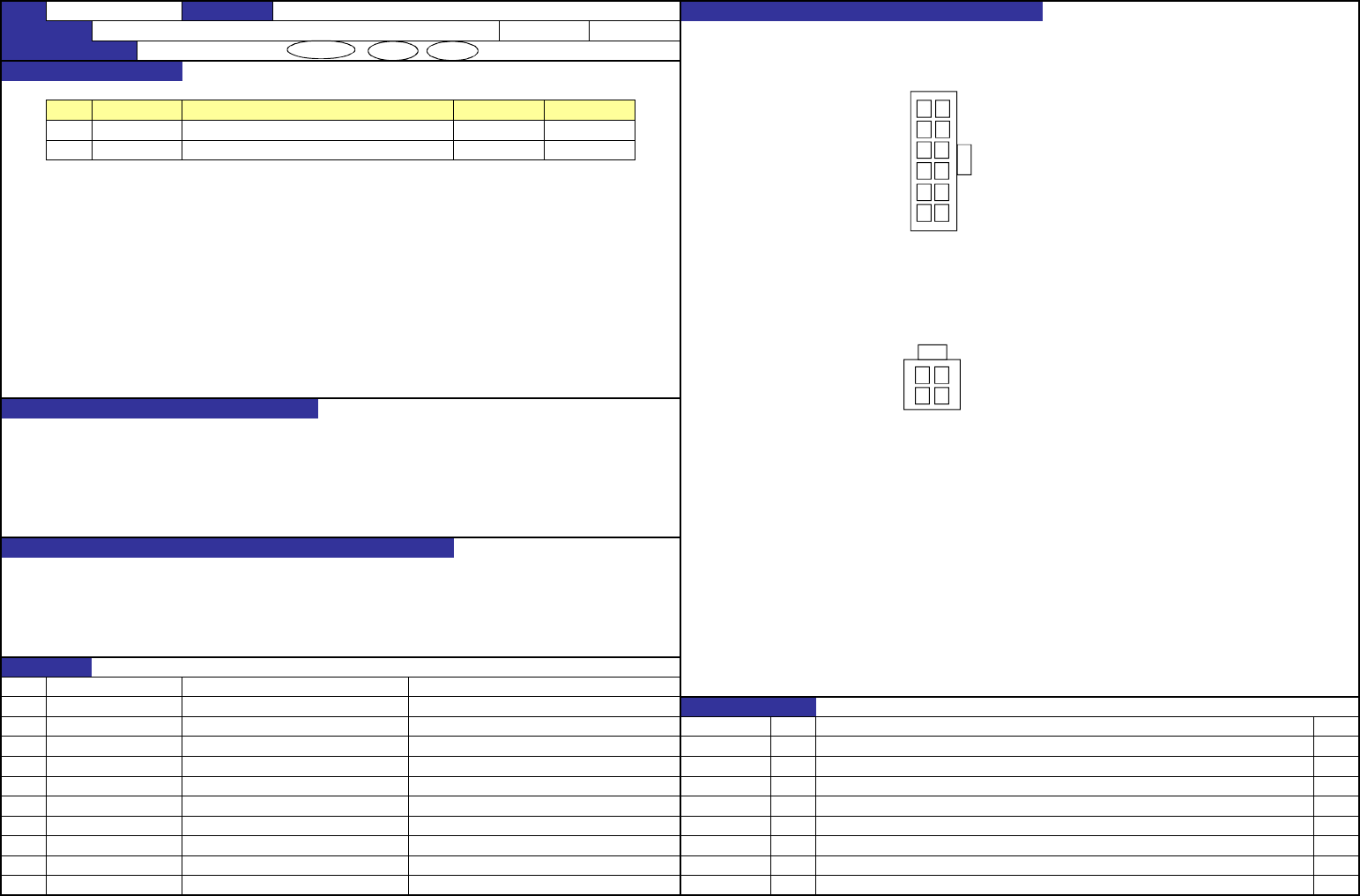

1 调整各DC电源的输出电压可变旋钮，使DC电源的输出电压达到规定的调整值。
进行DC电源输出电压的调整时使用电源装置的CN039（主机背面侧12针连接器）。
No.
1
2
图1 CNC039连接器排列（连接器正面视图）
2 调整各DC电源的输出电压可变旋钮，使DC电源的输出电压达到规定的调整值。
进行DC电源输出电压的调整时使用电源装置的CN060（主机背面侧4针连接器）。
图2 CNC060连接器排列（连接器正面视图）
为保证电路全部正常动作的调整
注1. 调整电位器时､要注意避免电压值大于规格调整值。
注2. 除了有指示要调整的电源外，CN039-7、8插脚绝对不要与其他电源的GND共用（不要连接）｡
・电路误动作
・电路故障
ＮＯ
①
②
No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 电源单元 确认方法及调整方法（故障处理方法）
功能名称 DC电源输出电压
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
电源记号
电源装置 ＰＯＷＥＲ ＭＯＮＩＴＯＲ的测定端子 (CN039)
测定电压值 备注
PS 1 ４Pin（＋２４ＶＡ）和１０Pin（ＧＮＤ） +24V±0.1V
PS 2 ５Pin（＋２４ＶＢ）和１１Pin（ＧＮＤ） +24V±0.1V
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40149489 POWER SUPPLY UNIT 10 ASM 变更履历
日期 内容
1
12
6
7
1
4
3
2
