QA表 机种 １．把弹簧秤朝接线方向顶到轴的把手上进行测定。 导向轴的平行调整 在最大（Ｍ：２５４ｍｍ、Ｌ：３６０）位置，松开后推挡器的固定 １．传送轨道宽度调整手柄转矩：０．２Ｎ ・ ｍ以下 螺丝，重新调整位置然后拧紧。 ２．传送轨道宽度调整驱动皮带张力：２０～２５．５Ｎ 拧松轨道板Ｆ侧的导向轴端固定螺丝，在轨道宽度 ３１ｍｍ的位置用同一螺丝固定。 螺旋轴的平行调整 拧松螺旋轴螺母，在传送轨道宽度最大的位置， 重新拧紧定位。 拧松调节…
QA表
机种
１．螺旋轴的螺母从反方向互相施加４．９Ｎ的荷重时，螺母移动量在５０μｍ以下。
２．螺旋轴的螺母从反方向互相施加４．９Ｎ的荷重时，螺母移动量在１００μｍ以下。
１．可动侧传送轨道减少松动，控制运转的振动。
２．可动侧传送轨道减少松动，控制运转的振动。
１．贴装元件时，可动侧传送轨道振动之后，基板振动，贴装质量变坏。
２．贴装元件时，可动侧传送轨道振动之后，基板振动，贴装质量变坏。
ＮＯ
①
② No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 可动侧轨道的稳定（螺旋轴的松动）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
E2010725000 SCREW_SHAFT
变更履历
日期 内容
４．９Ｎ４．９Ｎ
４．９Ｎ ４．９Ｎ
滑动方向
径向方向
【5】-5
QA表
机种
１．把弹簧秤朝接线方向顶到轴的把手上进行测定。
导向轴的平行调整
在最大（Ｍ：２５４ｍｍ、Ｌ：３６０）位置，松开后推挡器的固定
１．传送轨道宽度调整手柄转矩：０．２Ｎ・ｍ以下 螺丝，重新调整位置然后拧紧。
２．传送轨道宽度调整驱动皮带张力：２０～２５．５Ｎ 拧松轨道板Ｆ侧的导向轴端固定螺丝，在轨道宽度
３１ｍｍ的位置用同一螺丝固定。
螺旋轴的平行调整
拧松螺旋轴螺母，在传送轨道宽度最大的位置，
重新拧紧定位。
拧松调节板的固定螺丝，在轨道宽度为31mm、
的位置用同一螺丝固定。
２．轨道宽度调整驱动皮带张力的调整
１．传送基板宽度调整用手柄的适合转矩 变更惰轮的位置高度进行调整。
２．左右螺旋轴和同步皮带的适合张力 把左右的惰轮高度调整得一样，注意不要碰到同步皮带和Ｔ・ＰＩＮ传感器等
用由尼塔公司制得音波式皮带张力计测定。
(Weight=0040、Width=0090、Span=0098，E尺寸时Span=0097)
１．转矩大时，传送轨道宽度调整的操作性变坏。
如果是导向器轴、螺旋轴的上下左右方向不平行时，可能可动侧轨道发生卡住滑出等故障。
安装自动基板宽度调节装置时，因马达转矩不足发生动作不良。
２．强时：调整螺旋轴，加重转矩。
弱时：在皮带轮部位皮带跳牙，传送轨不平行。
ＮＯ
①
② No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 传送轨道宽度变更
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
E2010725000
变更履历
E2009725000
日期 内容
导向轴端
惰轮固定螺丝
调节板
弹簧秤
【5】-6
QA表
机种

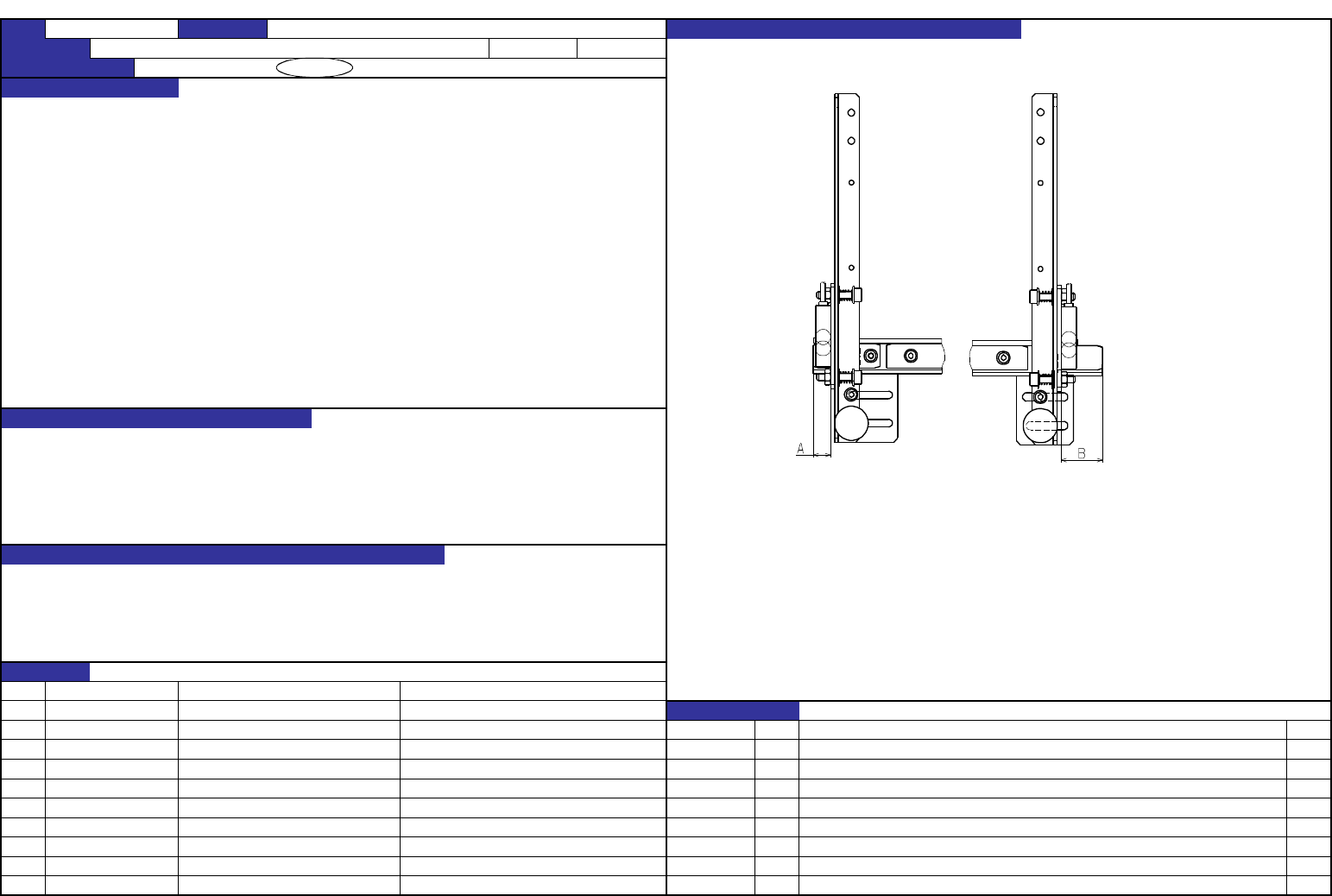

１．把ＩＮ／ＯＵＴ传感器Ｘ轴方向的位置调整成Ａ尺寸规格值。
１．ＩＮ传感器位置 ： ９．５ｍｍ±2mm
２．ＯＵＹ传感器位置 ： ２０ｍｍ±2mm
３．传感器灵敏度
可以检测传送路传感器上设置的黑凸起基板（无光泽）。
１．ＩＮ马达起动触发时间（线上流的机器→本贴片机传送基板时）
调整基板宽度方向检测位置（对应异型基板）
２．ＯＵＴ马达停止信号触发时间 ２．把ＯＵＴ传感器Ｘ轴方向的位置调整成Ｂ尺寸规格值。
调整基板宽度方向检测位置（对应异型基板） ３．反时针转动传感器灵敏度调整钮，然后慢慢顺时针转动，到检测指定基板停止。
３．对应基板的颜色
１．ＩＮ马达起动迟→增加传送转矩
进入的基板挂到传送皮带，因振动贴装元件发生偏斜。
２．停止迟时：向生产线下游机器传送过度
停止快时：向生产线下游机器的传送不足增加传送节拍。Ｃ・ＯＵＴとＯＵＴ传感器同时ＯＮ的话发生异常。
３．颜色不同发生基板检测不良。
ＮＯ
①
② No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 基板传送 确认方法及调整方法（故障处理方法）
功能名称 传送基板的识别（ＩＮ・ＯＵＴ传感器关系）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值）
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
变更履历
日期 内容
【5】-7
