QA表 机种 ·L1～L6的贴装头偏差设定确认OK。 ·LNC贴装头的贴装头偏差的规定范围是MIN～MAX在40μm以下。 ·测量各贴装头的装配角度，以及距OCC的装配位置。 ·伴随贴装不良产生的零件吸附错误 ·同时吸嘴更换不良 ＮＯ ① ② No. 担当人 ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ JX-350 装置名称 贴装头单元 确认方法及调整方法（故障处理方法） 功能名称 贴装头偏差 质量保证类别 功能 ・ 安全性 / 可靠性 / 安全性…
QA表
机种
确认方法

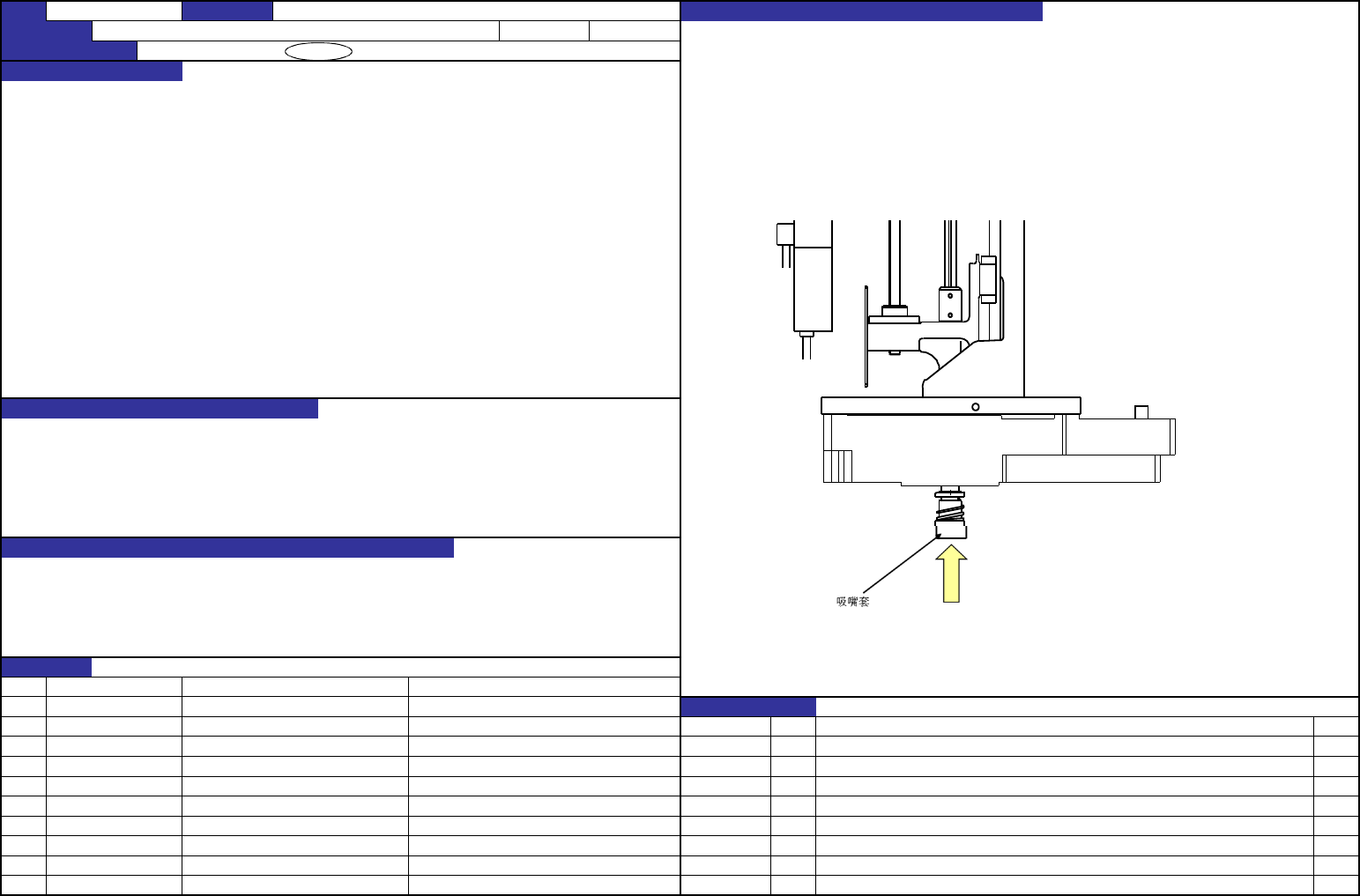

将电动机在适当的皮带张力下组装好的状态下，将轴下降至下限，在此处用推拉力计向上推大约30mm，然后测量最值。
各轴在右图的状态（Z轴电动机组装好）进行测量。
4轴或6轴的共计64.5N（6.58kgf）以下的负荷状态下组装电动机 调整方法
用No.10的调整方法进行再次确认
皮带张力的再次调整
滚珠丝杠的灵活性提高
影响上升汽缸的运动。
因上升汽缸无法上升引起的轴的碰撞。
ＮＯ
①
② No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350
装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
功能名称 Z轴负荷（电动机组装）
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
变更履历
日期 内容
【2】-16
QA表
机种

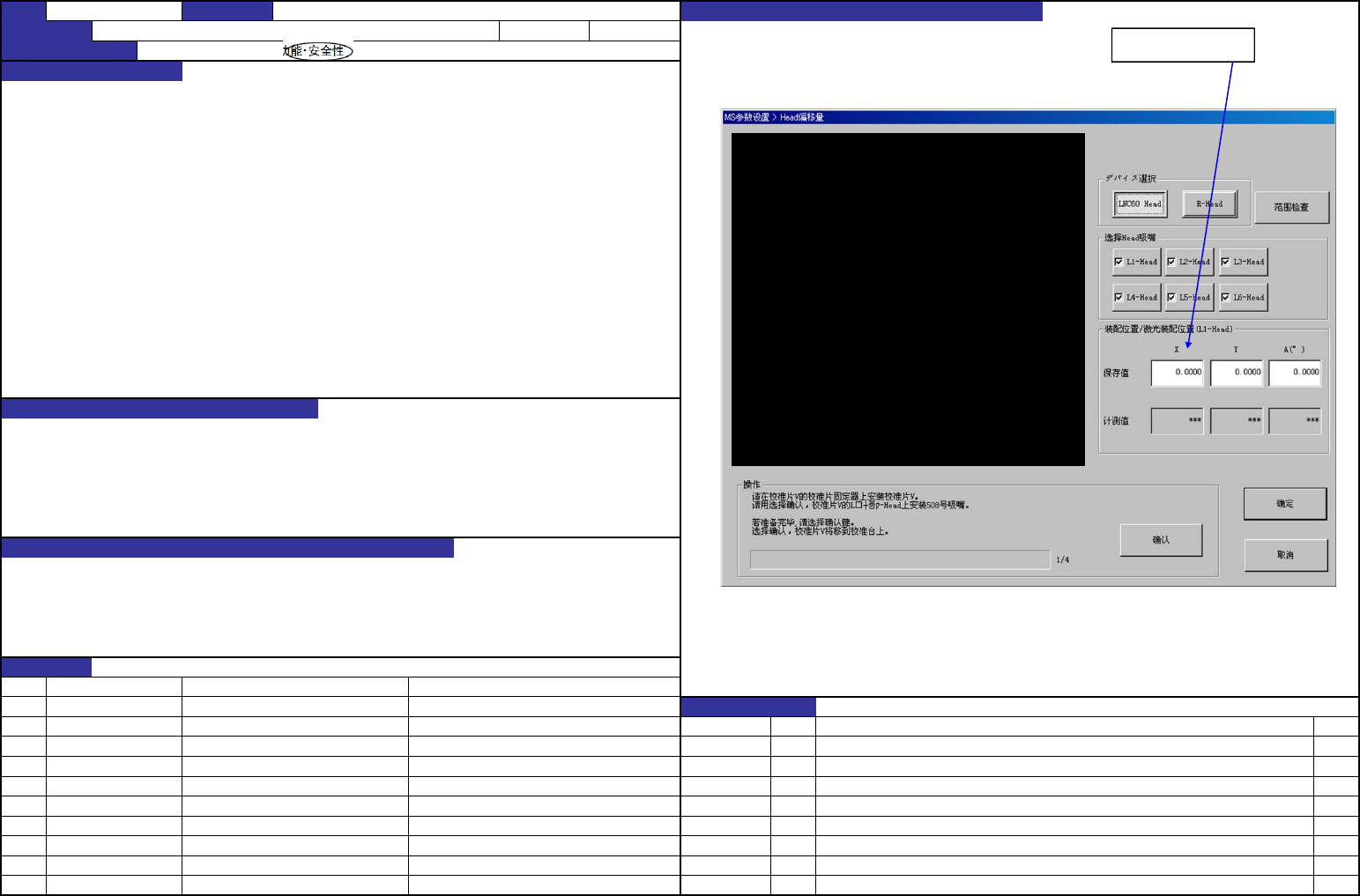

·L1～L6的贴装头偏差设定确认OK。
·LNC贴装头的贴装头偏差的规定范围是MIN～MAX在40μm以下。
·测量各贴装头的装配角度，以及距OCC的装配位置。
·伴随贴装不良产生的零件吸附错误
·同时吸嘴更换不良
ＮＯ
①
② No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350
装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
功能名称 贴装头偏差
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
变更履历
日期 内容
贴装头偏移（补正）值
【2】-17
QA表
机种
・确认方法

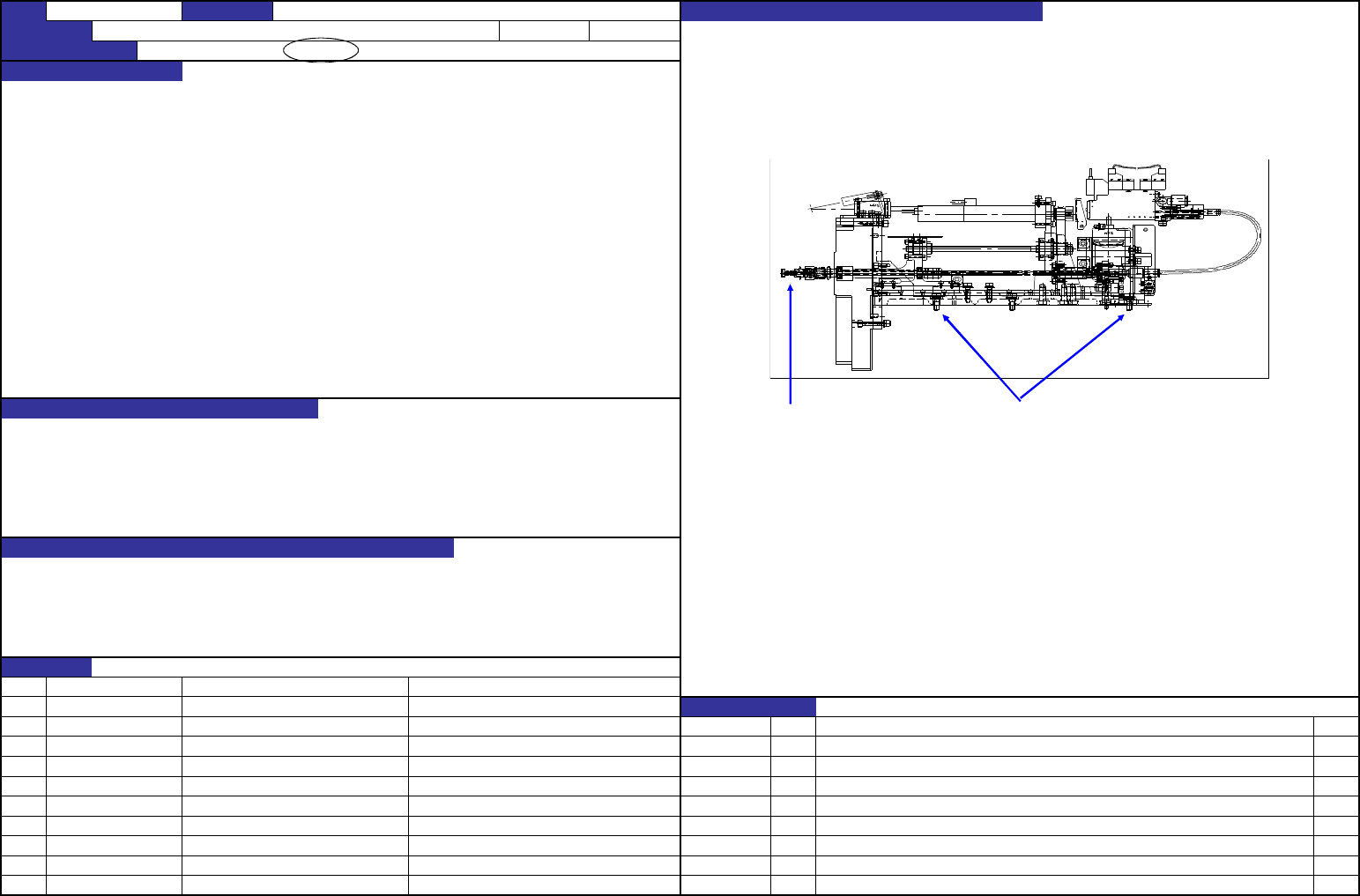

安装治具吸嘴，用千分表在Z轴的上下限位上测定Y方向的旋转中心。（上下之差应为0.03mm以下）
・Z方向的移动平行度为0.03mm以下 ・调整方法
选择Head的上或下方放入Head中央垫片。
・对同时吸取的吸取可靠性产生很大影响。
・因贴片位置不良而造成的部件吸取失误
・吸嘴同时更换不良
ＮＯ
①
② No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
功能名称 Z方向移动平行度
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
E3021721000 Head中央垫片C t=0.03mm
变更履历
E3047729000 Head中央垫片D t=0.02mm
日期 内容
治具吸嘴 Head中央垫片
【2】-18
