QA表 机种 确认方法 测定Ｚ传感器和Ｚ传感器配件的间隙，间隙应为１．４±０．２ｍｍ。（图Ａ、Ｂ尺寸） 生下移动Ｚ传感器，让上下都符合规格范围。 Ｚ传感器和Ｚ传感器间隙 1.4±0.2ｍｍ 调整方法 LNC贴装头 松开Z传感器托架或Z传感器支柱的安装螺钉，调整Z传感器的位置。 LNC贴装头 Ｚ传感器 影响Ｚ轴原点位置的再现性，影响Ｚ轴异常，吸嘴更换，元件吸附，ＬＡ测定，贴装精度。 Ｚ传感器配件 Ｚ轴异常 吸嘴更换异常 元件吸附异常，芯片…
QA表
机种
确认方法
治具轴的摆动：０．０２ｍｍ以下
元件吸附，激光测定会影响贴装精度。
贴装精度恶化 故障原因
吸嘴更换异常 １．Z滑动托架、轴承的零件缺陷
元件吸附错误
ＬＡ测定异常 调整方法
１．更换零件
ＮＯ
①
② No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩

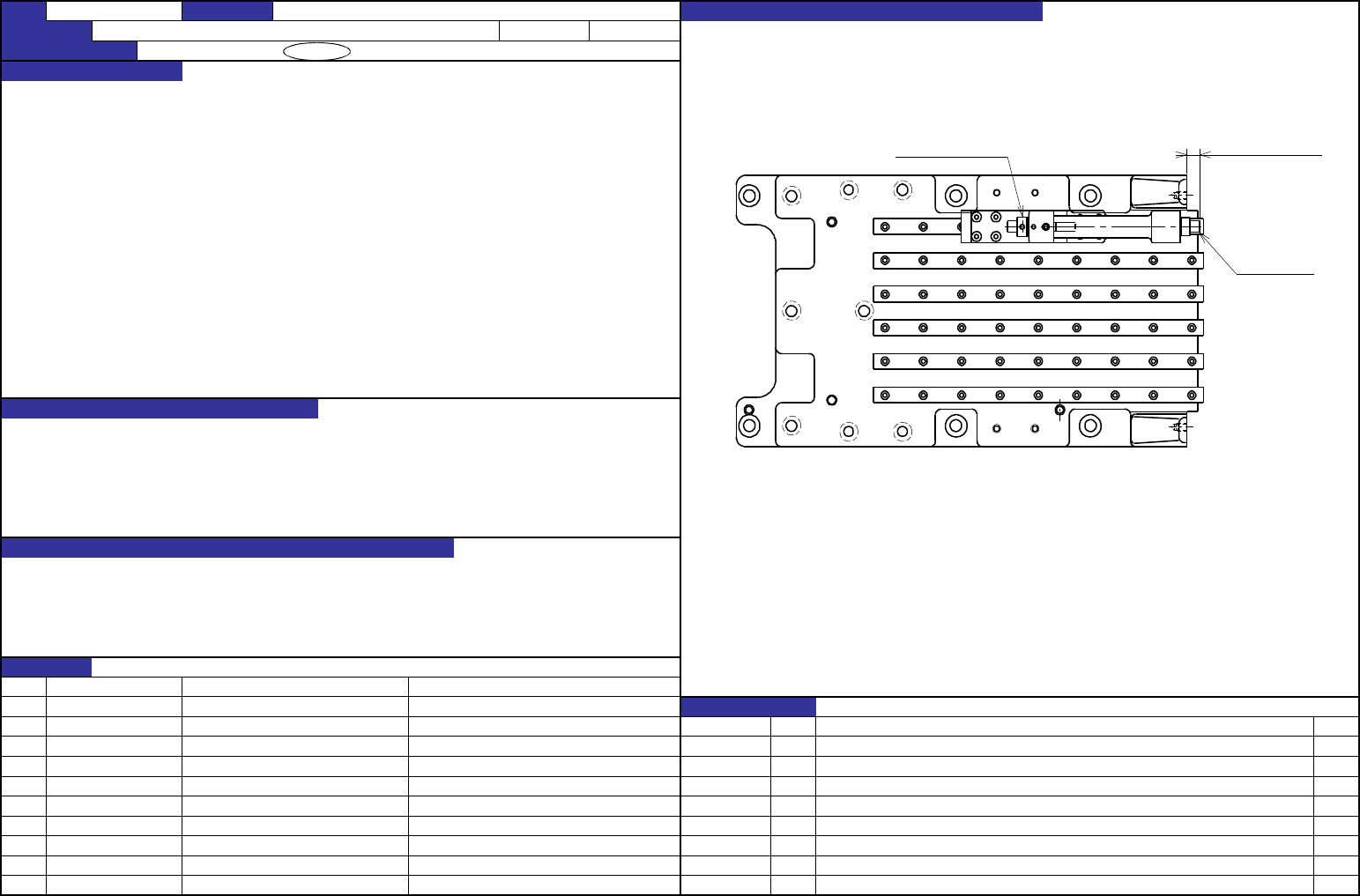

测量治具轴左右端的振摆，应不超过0.02mm。
（治具轴、推力环在安装工序中使用）
如下图所示，应在治具轴前端距贴装头托架面6.7mm的位置上测量。
40046053 Z滑动托架 LNC
变更履历
SB106000400 轴承（6-15）
日期 内容
JX-350 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
功能名称 治具轴的摆动
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
治具推力环
6.7（测量位置）
治具轴
【2】-3
QA表
机种
确认方法

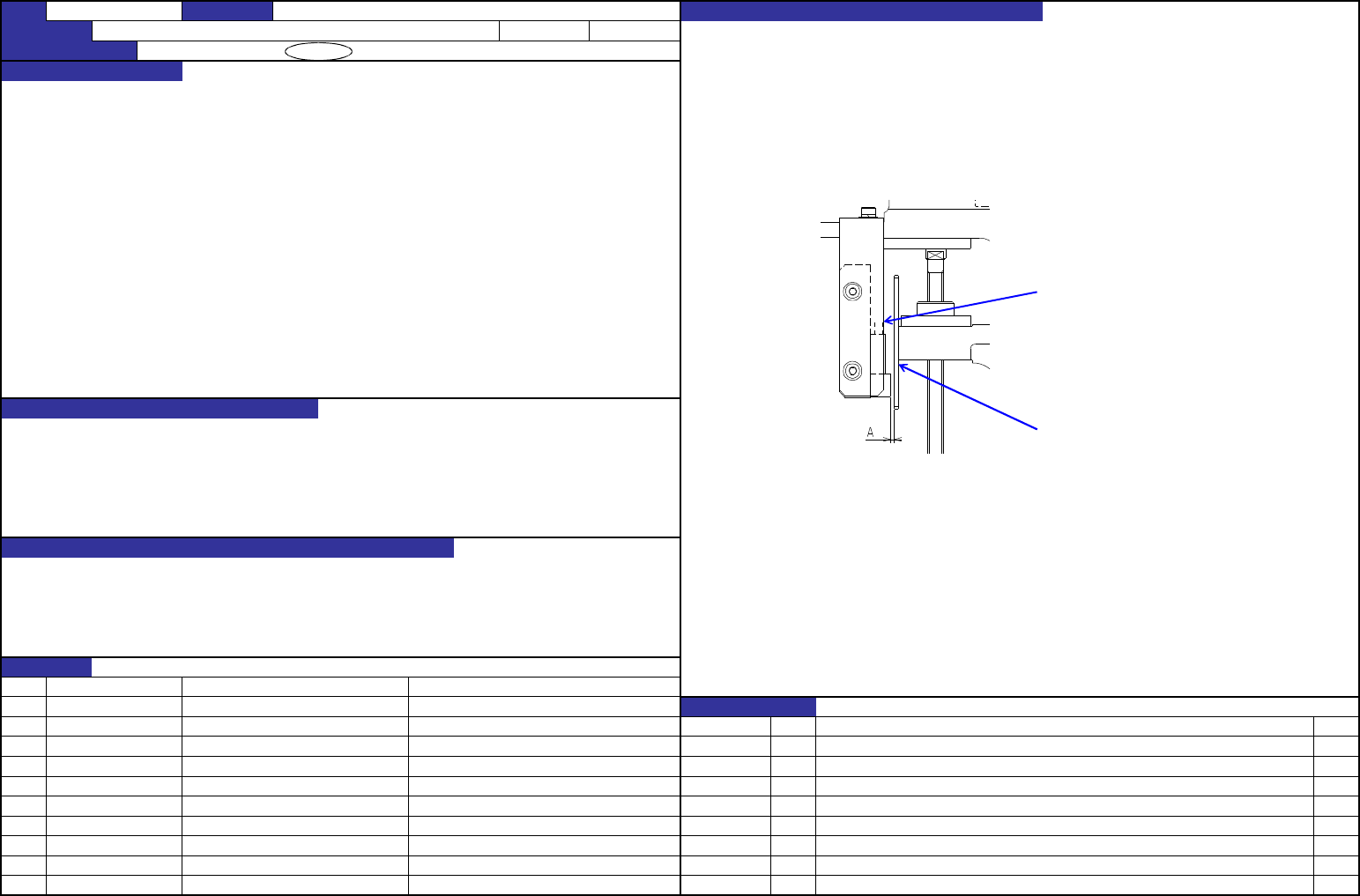

测定Ｚ传感器和Ｚ传感器配件的间隙，间隙应为１．４±０．２ｍｍ。（图Ａ、Ｂ尺寸）
生下移动Ｚ传感器，让上下都符合规格范围。
Ｚ传感器和Ｚ传感器间隙 1.4±0.2ｍｍ 调整方法
LNC贴装头
松开Z传感器托架或Z传感器支柱的安装螺钉，调整Z传感器的位置。
LNC贴装头
Ｚ传感器
影响Ｚ轴原点位置的再现性，影响Ｚ轴异常，吸嘴更换，元件吸附，ＬＡ测定，贴装精度。 Ｚ传感器配件
Ｚ轴异常
吸嘴更换异常
元件吸附异常，芯片跳起
ＬＡ测定异常
贴装精度恶化
ＮＯ
①
② No. 担当人
③
④
⑤
⑥
⑦
⑧
⑨
⑩
JX-350 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
功能名称 Ｚ传感器间隙
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品特点
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40046043 Z传感器托架
变更履历
40046015 Z传感器支柱L
日期 内容
40046516 Z传感器支柱R
40046054 Z传感器止动卡具
上述尺寸不应在埋头螺钉部测量。
（由于埋头螺钉比传感器止动卡具突出，Z传感器与Z传感器止动卡具之间不能保持恰当的间隙）
【2】-4
QA表
机种
确认方法

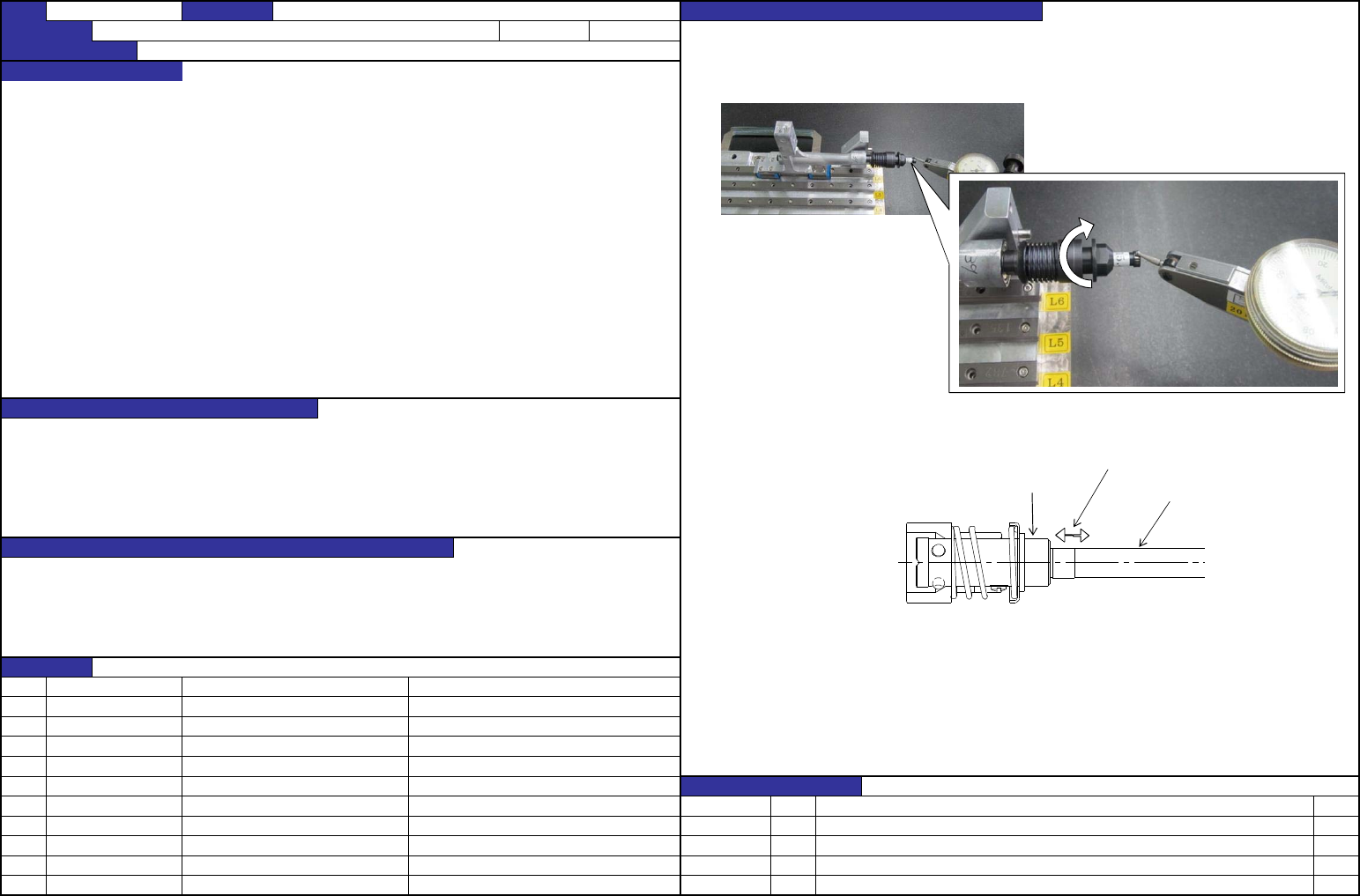

将治具吸嘴固定住，用千分表对准下图部分使Z滑动轴旋转。
测量数值的摆动幅度。
旋转治具吸嘴测量摆动。
测量3次，最大值不要超过106μm(0.106mm)。
调整方法
1．将吸嘴套部分与Z滑动轴分离，确认没有附着异物
吸嘴前端的摆动会影响贴片精度。 2．更换吸嘴套轴350
3．更换Z滑动轴350
贴装精度恶化
ＮＯ
①
②
③
④
⑤
⑥ 日期 No. 内容 担当人
⑦
⑧
⑨
⑩
JX-350 装置名称 贴装头单元 确认方法及调整方法（故障处理方法）
功能名称 治具吸嘴摆动
质量保证类别 功能・安全性 / 可靠性 / 安全性 / 商品图形
质量特性(规格调整值)
功能作用（规格调整值的意义）
预想故障（因规格调整值不良而发生的故障）
对象元件
货号 品名 有关质量特性
40161584 Z滑动轴350
40161583 吸嘴套轴350
E2101998000 治具吸嘴A
变更履历
3
2
1
【2】-5
